高铁路基无砟轨道底座伸缩缝传力杆应用案例

一、工程应用背景

高铁路基地段无砟轨道对结构平顺性、稳定性和施工精度要求较高。混凝土底座在温度变化、混凝土收缩以及基础变形等因素作用下，需要按照工程设计设置相应的分段和伸缩构造。

在部分无砟轨道底座伸缩缝节点中，传力杆横跨相邻底座设置，使接缝两侧能够进行一定的荷载传递，并根据设计为结构纵向相对位移保留相应条件。

因此，高铁路基传力杆并不是普通圆钢简单下料，而是需要结合铁路项目节点图，对杆体材质、直径、总长度、固定段、活动段及表面处理方式进行综合确认。

二、使用产品

本案例使用产品为：

高铁路基无砟轨道底座伸缩缝传力杆。

产品通常采用实心光圆钢杆结构，根据项目施工图纸加工不同规格。按照不同节点设计，还可能设置固定段、活动段、护套、隔离层、套筒或其他配套结构。

具体材质、杆径、长度及表面处理方式应以实际铁路工程施工图纸和专项技术要求为准，不宜将某一组规格作为所有项目的统一参数。

三、主要应用部位

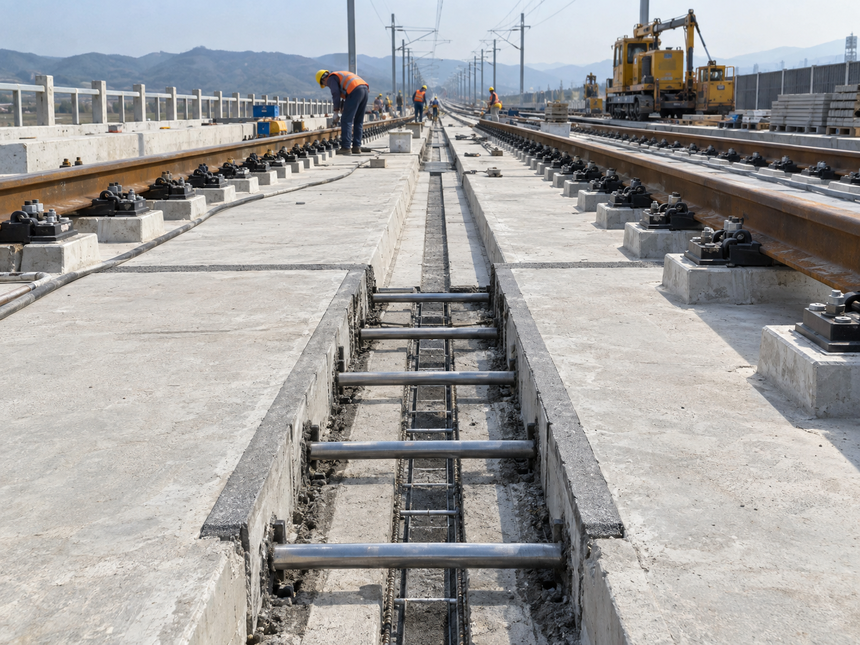

高铁路基传力杆主要设置于相邻无砟轨道混凝土底座单元的伸缩缝位置。

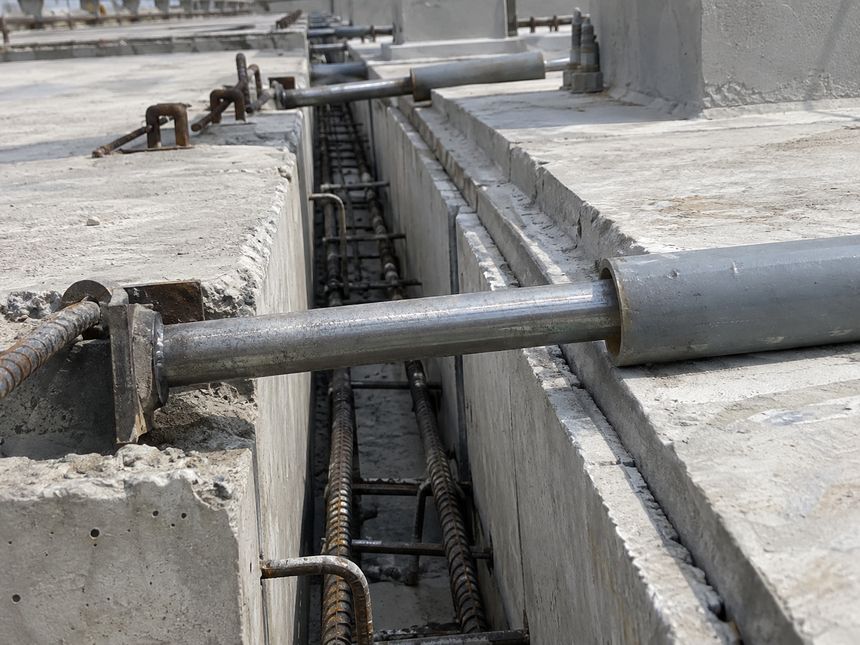

传力杆横跨接缝布置，一端或相应杆段按照设计与一侧底座形成稳定连接，另一侧则通过活动段或相应隔离结构满足节点位移要求。

安装过程中应重点控制：

传力杆中心位置、安装高度、横向间距、杆体水平度以及固定端与活动端方向。

如果设计图纸规定正反交错布置，应严格按照节点方向逐根定位，避免安装方向错误。

四、固定段与活动段

高铁路基传力杆通常需要按照工程设计区分不同功能区域。

固定段

固定段主要与一侧混凝土底座形成稳定连接，使传力杆在接缝两侧之间承担设计要求的传力作用。

固定段的长度和表面状态应按照施工图确定，不宜现场随意调整。

活动段

活动段主要用于降低杆体轴向移动时受到的粘结约束，使相邻底座能够按照节点设计产生相应的纵向位移。

根据不同项目要求，活动段可以采用护套、塑封、润滑隔离或其他专项处理形式。

因此，加工前必须明确：

活动段起止位置、处理长度以及配套结构。

五、工程中的主要作用

高铁路基传力杆在底座伸缩缝中的作用主要包括：

接缝两侧荷载传递、改善局部受力状态、协调相邻底座单元变形以及配合伸缩缝结构工作。

其结构设计需要同时考虑传力与位移条件，不能把传力杆理解为将相邻两个底座单元完全锁紧的连接钢筋。

对于活动端或滑动区域，应按照铁路工程节点设计保持相应的活动条件。

六、产品加工要求

高铁路基传力杆属于典型的工程按图加工产品。

生产前建议重点确认：

钢材牌号、杆体直径、总长度、固定段长度、活动段长度、表面处理范围、护套或套筒形式以及产品数量。

加工过程中应重点控制：

定尺长度、杆体直线度、端面状态、固定段与活动段位置以及表面处理完整性。

如项目要求提供原材料质量证明或相关检测资料，应按照项目技术文件执行。

七、施工安装控制

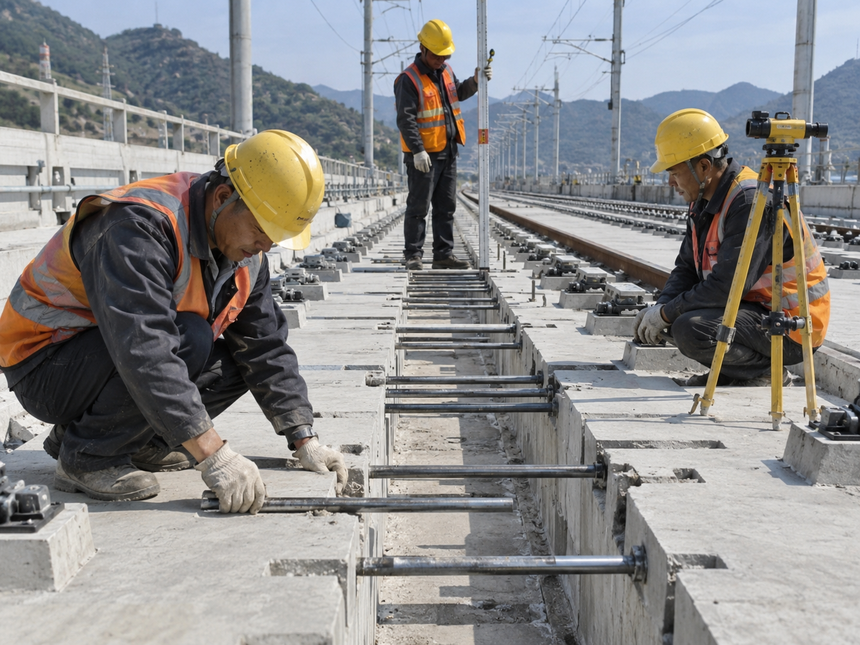

传力杆安装前，应根据底座伸缩缝施工图进行准确放样和定位。

安装时应保持杆体基本：

水平、平行、等间距。

混凝土浇筑及振捣过程中，应采取可靠固定措施，减少传力杆出现偏移、倾斜或旋转。

对于设置护套、套筒或其他活动结构的产品，还应检查其安装方向和完整性，避免施工过程中被混凝土浆体堵塞或损伤。

八、配套加工说明

根据项目设计，高铁路基传力杆还可与相关工程构件配套，包括：

传力杆套筒、定位支架、无粘结护套及其他伸缩缝配套件。

对于批量铁路项目，建议依据施工图纸、节点详图和材料表统一确认后组织加工，使不同批次产品在规格和功能段位置上保持一致。

九、案例总结

高铁路基无砟轨道底座伸缩缝传力杆主要承担相邻底座单元之间的荷载传递与变形协调作用。

实际工程中，传力杆的使用效果不仅取决于杆体规格，还与固定段和活动段结构、安装方向、施工定位以及配套构件密切相关。

因此，从产品加工到现场安装，均应严格依据铁路工程施工图纸及技术文件执行，确保产品结构与实际节点设计保持一致。
