桥梁防落梁拉杆的结构组成、作用与工程应用

一、什么是桥梁防落梁拉杆？

桥梁防落梁拉杆是桥梁防落梁及限位构造中常见的一类钢制连接构件。

桥梁在正常运营过程中，会受到温度变化、车辆荷载以及其他因素影响，梁体可能产生一定范围的位移。在地震或其他异常作用下，梁体相对位移还可能进一步增大。

防落梁拉杆通过连接设计指定的桥梁构件，在节点达到相应工作条件后，对过大的相对位移形成限制。

因此，防落梁拉杆并不是简单将梁体完全固定。

其主要作用是：

按照桥梁结构设计形成连接、限位和约束，并配合防落梁体系共同工作。

二、防落梁拉杆主要起什么作用？

防落梁拉杆的具体功能应根据桥梁节点设计确定，但通常可包括以下几个方面。

1. 限制梁体异常位移

当桥梁受到地震或其他异常作用时，梁体可能产生较大的纵向或横向相对位移。

防落梁拉杆通过连接节点，在达到设计工作条件后对过大位移进行限制。

2. 保持相关结构之间的连接关系

拉杆可以按照设计将相关梁体、墩台或连接构件形成一定联系，使桥梁在异常状态下保持必要的结构关联。

3. 配合防落梁体系工作

防落梁拉杆通常只是完整防落梁节点中的一个组成部分。

实际工程中还可能与：

螺母、垫板、连接板、锚固构件、活动端保护罩及其他桥梁配件

共同组成完整系统。

因此，其实际工作状态不能脱离整个节点单独判断。

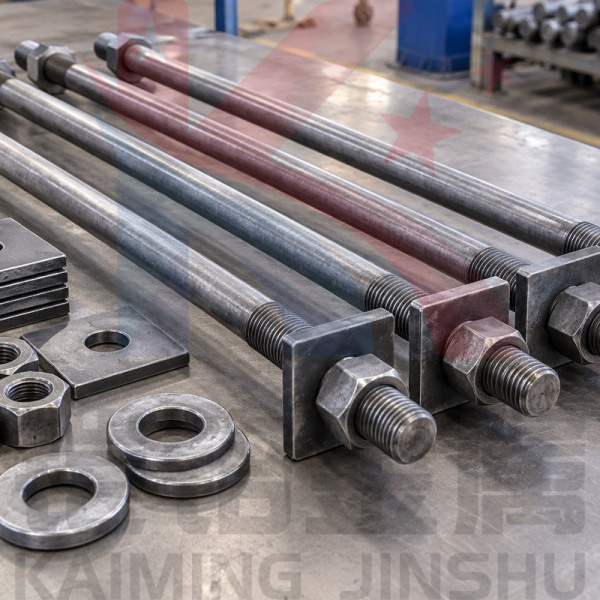

三、防落梁拉杆通常由哪些部分组成？

不同桥梁项目采用的防落梁拉杆结构可能存在差异。

常见产品通常由：

钢制杆体、螺纹端、螺母、垫板以及相关连接件

组成。

部分具有活动端的结构，还可能设置：

移动端保护罩、限位构件或其他配套零件。

具体组成应以桥梁施工图纸和节点详图为准。

不能因为两个项目都叫“防落梁拉杆”，就认为其产品结构完全相同。

四、防落梁拉杆杆体有什么要求？

杆体是防落梁拉杆的主体构件。

生产前通常需要确认：

钢材牌号、杆体直径、总长度、端部结构及是否需要螺纹加工。

对于长尺寸拉杆，还需要关注杆体直线状态和运输过程中是否产生明显弯曲。

不同桥梁工程的受力条件和节点尺寸不同，因此杆体规格应根据设计确定。

不能将某一工程采用的直径和长度作为所有防落梁拉杆的统一规格。

五、防落梁拉杆为什么需要螺纹端？

部分防落梁拉杆需要通过螺纹、螺母和垫板与相关构件形成可安装连接。

螺纹加工前需要确认：

螺纹规格、螺纹长度、加工位置以及配套螺母要求。

螺纹段应保持完整，避免出现影响正常旋合的明显损伤。

如果工程需要两端螺纹，还应分别确认两端加工长度和连接关系。

所有螺纹参数均应以施工图纸和材料表为依据。

六、防落梁拉杆为什么需要垫板？

垫板通常设置在螺母与连接结构之间，用于按照节点设计形成相应的连接和局部承压条件。

不同工程可能采用：

方形垫板、圆形垫板或其他按图加工的钢板结构。

垫板的：

长宽尺寸、厚度、孔径和材质

应根据工程设计确定。

需要特别注意的是，防落梁拉杆使用的方形垫板通常属于独立的可拆卸配套件，不应默认描述为与杆体焊接。

如果设计要求采用特殊焊接结构，应以节点详图为准。

七、防落梁拉杆为什么可能设置固定端和活动端？

桥梁结构需要适应温度变化及正常运营状态下的位移。

因此，部分防落梁节点不能在正常状态下把所有活动完全限制。

根据设计，防落梁拉杆可能设置相对固定端和具有一定活动条件的一端。

活动端需要按照节点要求保留：

预留间隙、活动空间或相应行程。

当梁体在正常范围内产生位移时，节点可以保持设计需要的活动条件。

当位移达到相应状态后，拉杆及相关构件再发挥限制作用。

因此，防落梁拉杆不能简单理解为“安装得越紧越好”。

八、活动端为什么不能随意锁死？

如果设计要求某一端具备活动条件，而施工过程中将螺母完全锁死或擅自取消预留间隙，可能改变原设计的节点工作方式。

施工时应按照图纸控制：

螺母位置、垫板位置、活动间隙以及相关连接关系。

对于活动端结构，安装完成后还应检查是否存在：

卡阻、干涉或保护罩限制活动

等问题。

九、防落梁拉杆移动端保护罩有什么作用？

部分桥梁防落梁拉杆会在活动端设置保护罩。

保护罩通常不是主要承载构件，其主要作用是保护：

杆体端部、外露螺纹、螺母、垫板以及活动连接区域。

在施工和运营过程中，可以减少：

混凝土浆体污染、灰尘进入、雨水直接侵蚀以及机械碰撞

对活动端造成影响。

保护罩内部还应根据节点需要预留合理净空，不能因为保护罩尺寸过小而影响杆体正常活动。

十、防落梁拉杆采用什么材质？

防落梁拉杆材质应根据桥梁设计文件确定。

不同桥型、节点受力和使用环境可能采用不同钢材。

因此，加工前应确认：

钢材牌号、杆体尺寸、机械性能要求以及项目是否需要材料质量证明。

企业技术资料中不宜将某一种钢材牌号描述为所有防落梁拉杆的统一材料。

如果设计文件已经明确材料，应按照项目要求进行采购和加工。

十一、防落梁拉杆的直径如何确定？

杆体直径与桥梁节点的设计受力要求有关。

不同桥梁、不同连接部位以及不同结构体系可能采用不同杆径。

因此，防落梁拉杆不存在适用于所有工程的统一直径。

采购和生产时应以：

施工图纸、材料清单及节点详图

为主要依据。

不能仅根据产品名称、桥梁规模或其他工程经验自行确定杆径。

十二、防落梁拉杆长度如何确定？

防落梁拉杆总长度与桥梁结构尺寸、连接位置及节点形式有关。

加工前通常需要明确：

杆体总长、有效连接位置、两端螺纹长度以及安装空间。

如果产品具有活动端，还应同步确认：

活动端所在位置以及预留活动范围。

对于非标准桥梁节点，建议直接依据加工图进行定尺生产。

十三、防落梁拉杆为什么需要防腐处理？

桥梁构件通常长期处于室外环境。

防落梁拉杆及其配套件可能受到：

雨水、湿度、温差以及其他环境因素

影响。

因此，部分工程会根据使用环境和耐久性要求设置相应防腐体系。

常见表面处理可能包括：

热镀锌、喷涂、防腐涂层或其他设计规定方式。

具体采用哪一种方式，应根据工程技术文件确定。

十四、热镀锌防落梁拉杆需要注意什么？

如果项目明确要求采用热镀锌处理，应按照相应设计要求进行。

加工时还需要考虑：

杆体、螺纹、螺母及垫板等配套构件之间的尺寸和装配关系。

完成表面处理后，应避免在运输和安装过程中出现严重磕碰、拖拽或大面积破坏表面防护层的情况。

对于螺纹连接部位，还需要保证处理后能够正常装配。

十五、防落梁拉杆和抗震拉杆有什么区别？

两类产品都可能用于桥梁连接、限位或约束节点，因此在外观上可能比较接近。

但两者的设计侧重点并不完全相同。

防落梁拉杆主要侧重：

在异常状态下限制梁体产生过大的相对位移。

抗震拉杆则通常依据桥梁抗震节点设计，在具体位置承担相应的：

连接、约束或限位作用。

是否能够采用相同结构，应根据具体施工图纸判断，不能只根据产品外形进行替代。

十六、防落梁拉杆与桥梁抗震锚栓有什么区别？

防落梁拉杆通常属于杆件式连接和限位构件。

桥梁抗震锚栓则更多用于相关构件与混凝土结构之间的锚固连接。

两类产品在：

结构形式、安装位置、埋设方式和节点功能

方面可能存在明显差异。

因此，在采购和生产时应分别按照相应图纸进行确认。

十七、防落梁拉杆和普通道路拉杆一样吗？

不一样。

道路拉杆通常应用于水泥混凝土路面纵向接缝，用于连接相邻混凝土板并限制接缝过度张开。

桥梁防落梁拉杆则属于桥梁防落梁及限位体系中的工程构件。

两类产品在：

应用位置、结构功能、杆体尺寸、连接方式及配套附件

方面均可能存在明显差异。

不能因为都叫“拉杆”就认为属于同一产品。

十八、防落梁拉杆加工前需要确认哪些参数？

正式安排生产前，通常需要确认：

钢材牌号、杆体直径、总长度、螺纹规格、螺纹长度、螺母规格、垫板尺寸、连接形式、活动端要求、防腐处理及产品数量。

如果节点还配置：

连接板、保护罩或其他非标准配件，

也应同步确认对应图纸。

技术参数越完整，越有利于减少加工成品与现场节点之间出现偏差。

十九、为什么桥梁拉杆适合按图加工？

不同桥梁工程的结构尺寸和连接节点差异较大。

即使产品名称相同，其：

杆体长度、杆径、螺纹、垫板、活动端及防腐要求

也可能不同。

因此，桥梁防落梁拉杆通常属于按图加工型工程金属构件。

加工厂家应根据：

施工图纸、材料表和节点详图

逐项确认产品参数，而不是只按照固定规格表生产。

二十、防落梁拉杆生产需要控制哪些环节？

生产过程中应重点控制：

原材料规格；

杆体定尺长度；

杆体直线状态；

螺纹加工位置和长度；

垫板孔径和尺寸；

表面处理；

配套件规格一致性。

如果一个工程存在多种不同型号，应在加工完成后做好产品分类和标识。

二十一、螺纹加工为什么需要重点检查？

螺纹是部分防落梁拉杆的重要连接部位。

如果出现：

螺纹规格错误、有效长度不足、牙型严重损伤或与螺母无法正常配合，

会直接影响现场安装。

因此，加工完成后应按照项目要求检查螺纹状态，并确认配套螺母能够正常旋合。

运输过程中也应避免螺纹端受到严重碰撞。

二十二、防落梁拉杆运输时需要注意什么？

防落梁拉杆通常长度较大，部分产品还带有螺纹和防腐层。

运输和装卸过程中应注意：

合理支撑和码放，减少杆体明显弯曲；

保护螺纹端，避免碰伤；

减少表面防腐层的大面积损伤；

不同规格分别存放和标识。

配套的螺母、垫板及其他小型附件也应分类包装，减少现场缺件或混用。

二十三、防落梁拉杆安装前需要检查什么？

现场安装前，应重点检查：

产品型号是否与节点一致；

杆体直径和长度是否正确；

螺纹是否完整；

螺母能否正常装配；

垫板规格和数量是否齐全；

表面防腐层是否存在明显损伤；

固定端和活动端是否区分清楚。

如果配置活动端保护罩，还应检查保护罩尺寸和内部净空。

二十四、防落梁拉杆安装时需要注意什么？

安装过程中应严格按照节点图确定拉杆的位置和方向。

主要需要控制：

连接位置、杆体方向、螺母位置、垫板位置及活动端预留条件。

不能因为追求连接牢固，就擅自改变原设计的活动结构。

如果设计要求预留一定间隙，应按照图纸施工。

如果设计没有要求焊接，也不应擅自将可拆卸垫板或其他连接件焊死。

二十五、防落梁拉杆可以现场随意切割吗？

不建议在没有技术确认的情况下随意修改杆体尺寸。

防落梁拉杆的总长度、螺纹段和连接位置通常已经根据节点结构确定。

现场自行切割可能造成：

长度不足、螺纹失效或无法按照原节点安装。

如果现场条件与图纸不一致，应先进行技术确认，再决定相应处理方式。

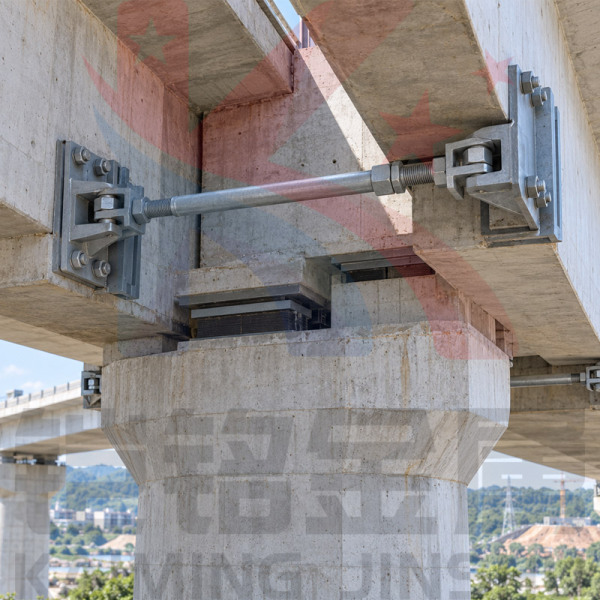

二十六、防落梁拉杆应用于哪些桥梁工程？

防落梁拉杆可根据设计应用于不同类型桥梁的相关防落梁、连接和限位节点。

具体可能位于：

梁体附近、墩台位置、相邻结构连接部位以及其他设计规定的位置。

不同桥型的节点形式可能差异较大，因此具体数量、方向和连接方式应以施工图纸为准。

二十七、为什么不能只根据“常用规格”采购？

防落梁拉杆属于工程定制属性较强的产品。

常用规格只能用于了解大致加工范围，不能替代正式设计。

不同桥梁工程在：

钢材牌号、杆径、长度、螺纹、垫板、活动端和防腐方式

方面可能存在较大差异。

因此，正式采购前应以工程图纸确定完整技术条件。

二十八、产品质量与桥梁整体安全是什么关系？

防落梁拉杆属于桥梁相应连接和限位系统中的组成部分。

产品尺寸、材料和加工质量需要满足设计要求，但整个桥梁防落梁体系的工作状态还与：

结构设计、锚固节点、连接构件、施工安装以及维护状态

等多方面因素有关。

因此，不能脱离完整结构，仅凭某一根拉杆对整个桥梁安全性能作出判断。

二十九、工程采购防落梁拉杆需要提供哪些资料？

采购时建议提供：

产品图纸、节点详图、材料牌号、杆径、总长度、螺纹规格、螺纹长度、螺母和垫板要求、活动端结构、防腐方式以及采购数量。

如果项目有专项材料、检测或质量资料要求，也应在生产前说明。

对于异形连接件，可同步提供相应加工图。

三十、总结

桥梁防落梁拉杆是桥梁防落梁和限位节点中的配套连接构件，其主要作用是按照结构设计限制梁体在异常情况下出现过大的相对位移，并保持相关构件之间必要的连接关系。

实际工程中，防落梁拉杆的：

材质、杆径、长度、螺纹、螺母、垫板、固定端与活动端以及防腐方式

都应根据桥梁施工图纸和节点详图确定。

从原材料、杆体加工、螺纹制作、配套件生产到现场安装，应围绕具体工程技术要求进行控制，使产品结构与桥梁防落梁节点保持一致。
