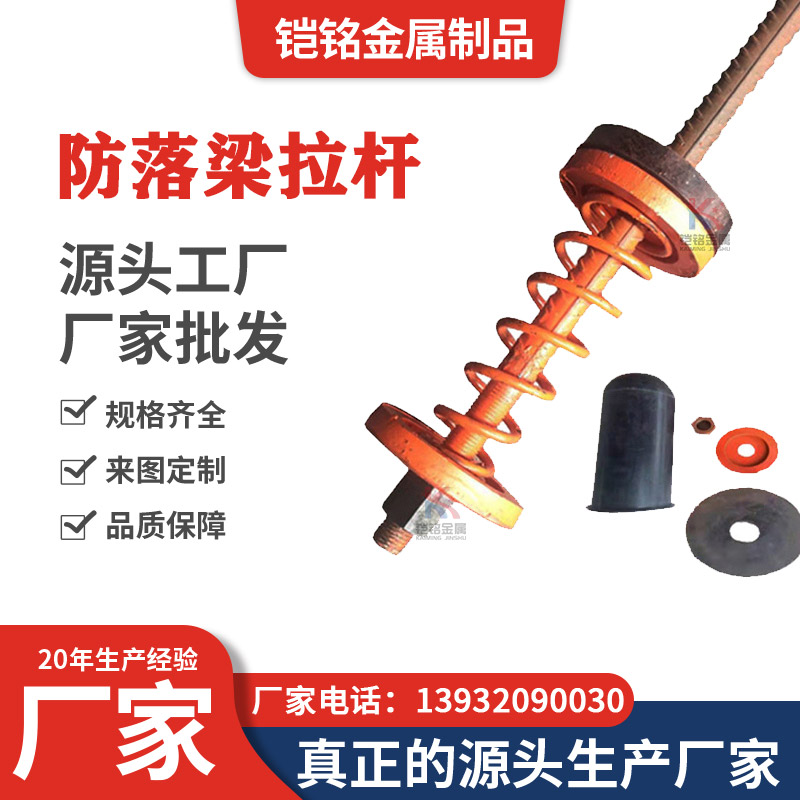

防落梁拉杆

产品介绍

防落梁拉杆是桥梁防落梁构造中用于连接和约束相关结构部位的金属杆件，可根据桥梁设计要求与连接板、螺母、垫片及其他金属构件配套使用。

桥梁在车辆荷载、温度变化及其他外部作用下会产生一定的结构位移。防落梁系统通常通过限位、拉结或其他构造措施，对梁体与下部结构之间的相对位移进行控制。防落梁拉杆作为其中的连接构件之一，其具体结构形式和受力方式必须依据桥梁设计图纸确定。

不同桥梁工程采用的防落梁节点形式存在差异，因此防落梁拉杆通常具有较强的非标准加工属性。

主要作用

防落梁拉杆主要用于桥梁结构中的连接、拉结和限位。

在相应防落梁构造中，拉杆可与连接板、预埋件或其他限位构件形成整体连接，使相关结构部位保持设计要求的约束关系。

需要说明的是，防落梁拉杆只是防落梁系统中的一个组成构件，不能脱离整体节点设计单独判断其抗震或防落梁能力。实际使用应与桥梁结构设计、连接节点和配套构件共同考虑。

结构形式

防落梁拉杆通常由杆体、端部螺纹以及配套连接件组成。

根据工程设计不同，两端可配置螺母、垫片、连接板或其他连接结构。部分项目可能采用双头螺纹形式，也可能根据节点设计采用一端或两端特殊加工。

杆体直径、总长度、螺纹长度、连接板尺寸及孔径等参数均应按照施工图纸确定。

材质与防腐处理

防落梁拉杆材质应根据桥梁结构受力及工程设计要求确定，不建议在没有图纸依据的情况下统一指定钢材牌号。

对于桥梁户外环境，通常还需要考虑长期防腐要求。根据项目设计，可采用热镀锌或其他表面防腐处理方式。

如工程对镀层、防腐等级或表面处理工艺有明确要求，应按照相应技术文件执行。

配套连接件

防落梁拉杆通常需要与多种金属构件配套安装，例如：

螺母、平垫片、方形垫片、连接板、预埋板或其他节点构件。

其中，方形垫板通常作为独立垫片使用，通过螺母压紧，不应在没有图纸要求的情况下默认与拉杆焊接。

这一点建议在您官网里明确写出来，也与您实际产品结构保持一致。

加工要求

防落梁拉杆加工前，应首先明确施工图纸中的杆体直径、总长度、螺纹规格、螺纹长度以及配套连接件尺寸。

杆体加工通常包括下料、端部螺纹加工和必要的表面处理。涉及连接板、垫片等配套构件时，还需确认钢板尺寸、厚度、孔径及数量。

若设计文件对杆件材质、力学性能或防腐处理有明确要求，应严格按照项目技术要求加工，不宜自行替换。

规格确认

防落梁拉杆属于典型的工程配套构件，采购或加工前建议明确以下参数：

材质、杆体直径、杆体总长度、螺纹规格、螺纹长度、连接板尺寸、垫片尺寸、螺母数量以及表面处理方式。

有工程施工图时，应以图纸作为主要加工依据。

安装注意事项

安装前应检查拉杆、螺母、垫片和连接板等构件是否与设计节点相匹配。

装配过程中，方形垫片或连接板应按照设计位置设置，螺母应与杆端螺纹正确配合。不得擅自减少配套构件或改变连接方式。

安装后的杆件位置、方向和连接状态应符合桥梁施工图纸要求。

涉及具体预紧力、安装扭矩、间隙或位移控制要求时，应依据项目设计文件和相应施工技术要求执行。

应用范围

防落梁拉杆可根据工程设计用于：

公路桥梁、铁路桥梁、城市桥梁及其他设置防落梁或限位构造的桥梁工程。

具体结构形式、规格尺寸及配套连接方式，应根据桥梁节点设计和施工图纸确定。
