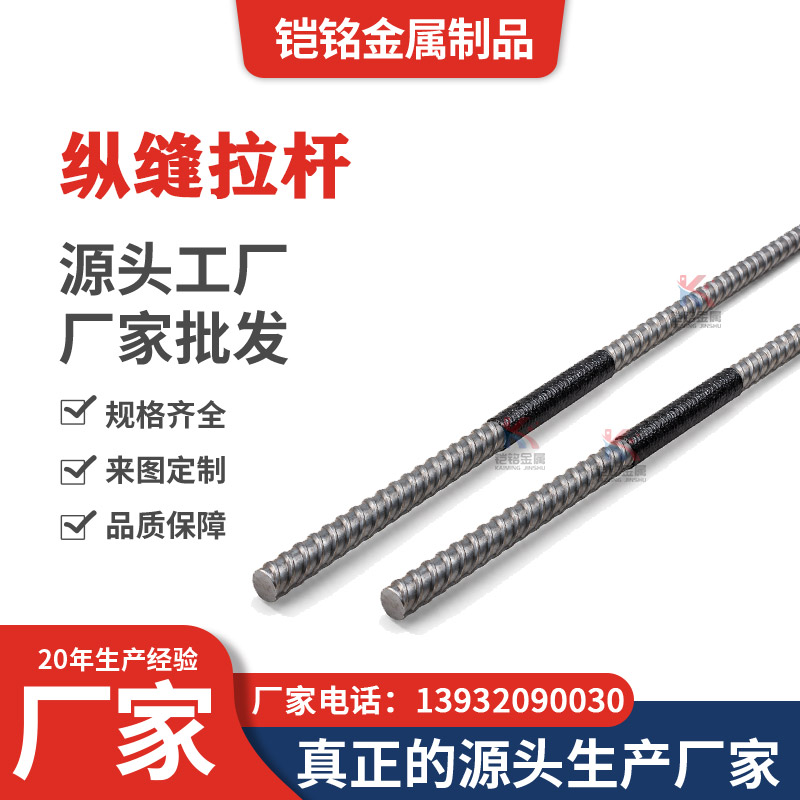

纵缝拉杆

产品介绍

纵缝拉杆是水泥混凝土路面纵向接缝结构中常用的连接构件，主要用于纵缝两侧相邻混凝土板之间的拉结和约束，使板块保持必要的横向联系。

产品通常采用HRB400螺纹钢加工，利用钢筋表面的带肋结构与混凝土形成锚固。根据工程设计要求，拉杆中部可设置一定长度的沥青防腐区域，使其与纵向接缝位置相对应。

纵缝拉杆的直径、长度、布置间距及防腐范围，应根据混凝土板厚、纵缝构造和施工图纸确定。

纵缝拉杆的主要作用

纵向接缝将相邻车道或混凝土板分隔开。为了保持纵缝两侧板块之间必要的横向联系，可按照设计要求设置拉杆。

纵缝拉杆通过两端与混凝土形成锚固，对接缝两侧板块产生拉结作用，有助于限制板块发生不符合设计要求的横向分离。

其主要功能属于连接与约束，而不是承担主要的板间荷载传递。因此，纵缝拉杆不能与横向接缝中常见的传力杆混为一谈。

材质与常用规格

纵缝拉杆常采用 HRB400螺纹钢。

常用杆径包括：

Φ14、Φ16、Φ18、Φ20

常用长度包括：

600mm、700mm、800mm、1000mm

实际工程中应根据路面板厚、纵缝形式和设计要求选用具体规格。

例如：

HRB400 Φ16×800mm，中部200mm沥青防腐

即可较完整地说明产品材质、直径、长度及防腐要求。

中部沥青防腐处理

根据纵缝设计要求，拉杆中部可进行局部沥青防腐处理。

常见处理长度为：

100mm（10cm）
或
200mm（20cm）

加工时通常以杆体中心位置确定防腐区域，使处理段对应纵向接缝位置。

防腐层应按照设计规定范围进行涂覆，避免明显偏离中心区域。具体材料、覆盖长度及技术要求应以施工图纸和项目技术文件为准。

HRB400螺纹钢结构特点

HRB400螺纹钢表面的横肋结构能够增强钢筋与混凝土之间的机械咬合作用。

对于纵缝拉杆而言，杆体两侧主要作为锚固段，因此通常保留原有带肋表面，使钢筋能够与两侧混凝土形成有效连接。

中间区域则根据工程设计进行相应防腐处理，从而形成较为明确的两侧锚固、中部对应接缝的结构形式。

加工要求

纵缝拉杆加工前，应明确钢筋牌号、直径、总长度及中部防腐长度。

钢筋按照设计尺寸定尺下料后，应保持杆体基本顺直，不得存在明显影响安装的弯曲或端部变形。

进行沥青防腐处理时，应控制涂覆位置和实际长度，使防腐区域与设计要求一致。

对于特殊杆径、非标准长度或其他加工要求，应依据工程施工图纸执行。

规格选择

纵缝拉杆选型时，不能仅根据直径确定产品，还应结合纵缝构造、板厚、杆件长度、防腐长度及设计间距综合判断。

建议在确认产品时明确完整参数，例如：

HRB400 / Φ14×700mm / 中部100mm沥青防腐

或

HRB400 / Φ18×1000mm / 中部200mm沥青防腐

具体规格仍应以工程图纸为准。

安装要求

纵缝拉杆应按照施工图纸规定的位置、高度和间距布置，并使杆体方向与纵缝构造要求一致。

安装时应使中部防腐区域与接缝位置基本对应，同时避免拉杆发生明显倾斜、弯曲或偏位。

在混凝土浇筑和振捣过程中，应保持杆件位置稳定，减少施工扰动对拉杆最终埋设状态的影响。

具体安装间距、埋设位置及允许偏差，应依据项目设计文件及相应施工技术要求执行。

应用范围

纵缝拉杆主要应用于水泥混凝土铺装中的纵向接缝结构，可根据工程设计用于：

高速公路、普通公路、市政道路、机场道面、厂区道路、工业场坪以及其他水泥混凝土路面工程。

具体杆径、长度、防腐范围和布置方式，应结合纵缝结构及工程设计要求确定。
