传力杆图纸变更后如何核对？杆体、套筒与支架同步确认

传力杆按工程图纸加工时，如果杆径、杆长、表面处理或接缝节点发生调整，需要把变化同步到材料清单、配套构件和加工资料中。只更新一张图，或者只通知其中一个加工环节，可能造成杆体已经更改，而套筒、支架仍按原参数准备的情况。

对于传力杆厂家与工程采购方而言，图纸变更的核对重点，是明确改了什么、影响哪些产品，以及从哪一批开始执行。

一、先确认收到的图纸用于哪个环节

收到更新图纸后，应先核对项目名称、图号、版本、日期和对应节点，并明确文件是用于询价、技术确认还是正式加工。

日期较新，并不自动代表该文件已经可以用于生产。涉及设计参数的调整，应按项目既定程序完成确认；加工方主要核对可加工性、配套关系和订单内容。

变更说明最好标出具体位置和调整项目。图纸、材料表与文字说明之间如有不一致，应先核实，再形成清楚的加工依据，避免不同人员分别采用不同文件。

二、杆体参数调整后，配件需要核对哪些内容？

一个参数改变后，其他部件未必全部需要更换，但相关配合关系应重新检查。

例如，杆径调整后，不能仅将钢杆换成另一种直径，就默认原套筒仍然适用。支架的承托部位是否匹配，也应一并确认。

如果变更涉及材料牌号，例如项目对HPB300传力杆的材料要求作出调整，应按确认的技术文件重新核对相应材料资料。材料外观相近，不能作为直接替换的依据。

涉及套筒参数时，可查看传力杆套筒采购参数说明；支架的尺寸与定位要求，可参考传力杆支架结构及检查说明。

三、处理区段与端部方向应单独复核

传力杆总长度发生变化，并不意味着原来的表面处理长度可以按同一比例自动放大或缩小。处理位置和长度，需要结合更新后的接缝节点确认。

对于图示具有活动端的产品，还应核对活动端方向、套筒安装位置以及相应端部空间。套筒外形长度、杆体插入长度与实际活动空间，应分别记录。

沥青隔离处理、环氧防腐涂层及其他表面要求，也应按变更后的具体内容区分，不能只用“仍然是黑色杆体”判断加工要求没有变化。

四、已经加工的产品怎样区分处理？

确认变更影响范围后，应将相关产品按实际状态分别统计，例如待加工、加工中、已经完成和已经发出。

对于受影响的部分，应先核实数量与状态，再确认是否可以继续加工、需要重新检查，或需采用经确认的其他处置方案。未受影响的产品，也应有明确识别依据，避免将整个订单笼统视为同一种状态。

已完成产品能否修整、改制或用于其他节点，需要结合材料、尺寸、处理层及项目要求具体确认。不能仅凭尺寸看起来接近，就自行切短、焊接或改变配件后投入使用。

如果产品已经到场，应把变更信息同步到收货和领用环节，将受影响的规格与现场存放位置对应起来。

五、变更记录与复核样件应对应同一版本

建议将变更信息整理成一份便于采购、加工与收货人员共同核对的记录，至少包含：

• 变更对象、图纸版本和适用节点；

• 原参数、确认后的参数及计量单位；

• 涉及的杆体、套筒、支架和对应数量；

• 受影响产品的加工或交付状态；

• 适用批次、确认结果与后续复核记录。

需要重新制作样件或检查首件时，应根据受影响的项目复核尺寸、处理区段及配件装配关系。旧样中未受影响的项目，可在确认后继续作为对应项目的对照；已经变更的部分，应以新确认资料为依据。

更新后的图纸、清单、样件照片和包装标识应能够相互对应，让现场人员看到产品时，可以找到明确的规格和适用版本。

六、河北铠铭传力杆及配套加工范围

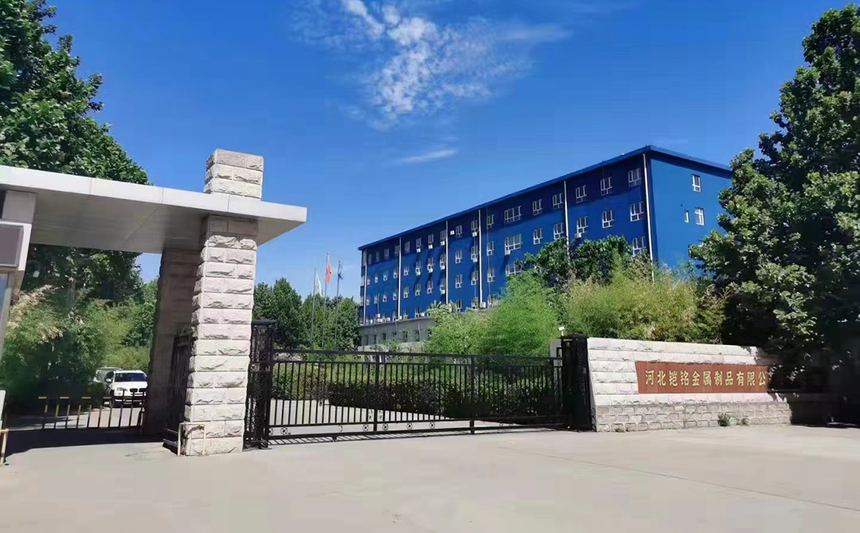

河北铠铭金属制品有限公司位于河北邯郸永年，品牌“冀铠铭”，从事传力杆、传力杆套筒、传力杆支架及相关工程金属制品的生产加工，支持来图、来样及异形金属件定制。

沟通变更后的加工需求时，可提供更新图纸、变更位置说明及受影响产品清单，分别核对杆体、套筒和支架的技术要求。具体加工、复核和交付安排，以双方确认的项目资料及订单为准。
