传力杆定制加工需要确认哪些参数？从图纸到成品的生产流程

一、为什么传力杆通常需要定制加工？

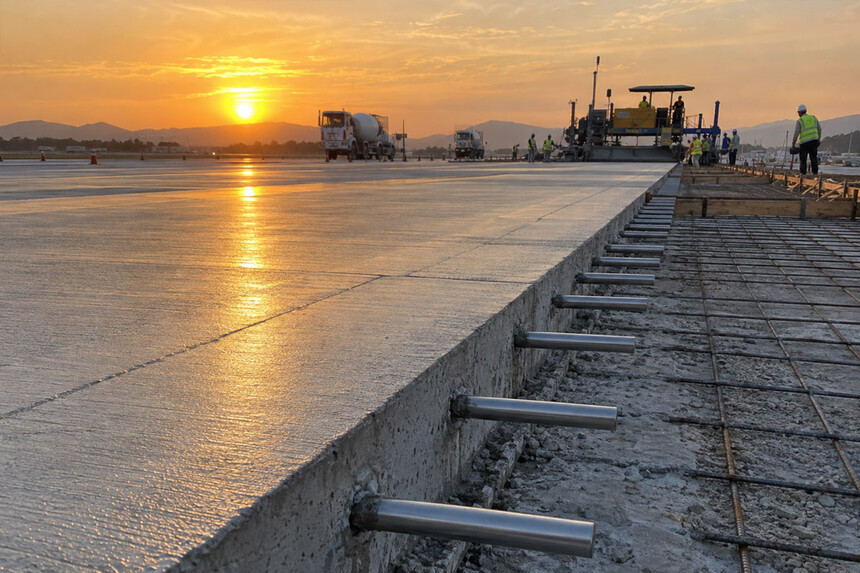

传力杆主要用于水泥混凝土路面及其他混凝土接缝结构，在相邻混凝土板之间传递部分荷载，并根据接缝设计满足相应的变形要求。

从外观上看，传力杆通常是一根光圆钢杆，但实际工程中，不同项目采用的产品并不完全相同。

影响传力杆结构的因素包括：

工程类型、接缝形式、混凝土板厚、设计荷载、钢材牌号、杆体尺寸、表面处理以及活动端结构。

因此，传力杆并不适合只按照一个固定“标准规格”批量套用。

道路、机场、铁路及其他工程采购传力杆时，更合理的方式是根据施工图纸进行定制加工。

二、定制传力杆首先需要确认什么？

正式安排加工前，首先要确认产品所对应的工程图纸和使用位置。

需要结合：

材料表、路面结构图、接缝节点图及相关技术要求

确定产品结构。

仅提供“传力杆”或“道路传力杆”等名称，通常不足以直接生产。

至少需要进一步明确：

钢材牌号、杆体直径、总长度、产品数量、表面处理方式以及固定端和活动端要求。

如果产品还需要配套套筒或支架，也应同步确认。

三、传力杆材质如何确定？

传力杆使用什么钢材，应以项目设计文件为准。

部分水泥混凝土道路工程会采用HPB300热轧光圆钢筋制作传力杆，也有项目根据设计采用其他符合技术要求的钢材。

因此，加工前应核对：

钢材牌号、原材料规格及项目对材料质量资料的要求。

不能因为两个产品尺寸相同，就认为可以使用不同材料替代。

如果施工图纸明确标注材料牌号，应按照设计要求执行。

四、为什么传力杆通常采用光圆钢杆？

传力杆与普通锚固钢筋的工作方式不同。

普通带肋钢筋主要依靠表面肋纹与混凝土形成较强的机械咬合，而传力杆除了需要完成接缝两侧的荷载传递，部分节点还要求杆体沿轴线方向产生一定相对移动。

因此，道路传力杆通常采用光圆杆体。

光圆结构有利于降低杆体与混凝土之间的机械咬合作用，并可以进一步配合：

隔离处理、无粘结护套、塑料套筒或金属套筒

形成相应的活动端结构。

五、传力杆直径如何确定？

传力杆直径不是由加工厂家自行确定，而应依据工程设计。

其参数通常与：

混凝土板厚、道路等级、车辆荷载、接缝结构及设计计算要求

有关。

不同工程采用的杆径可能不同。

即使同一项目中，也可能因使用部位不同而存在多种规格。

因此，定制生产时应根据材料表或施工节点逐项确认杆径，避免将不同规格混在同一批产品中。

六、传力杆长度如何确定？

传力杆长度同样需要根据工程图纸确定。

杆体横跨接缝后，需要在两侧混凝土板内形成满足设计要求的结构长度。

对于普通传力杆，应明确总长度及接缝中心位置。

对于存在固定端和活动端的产品，还应进一步确认：

固定段长度、活动段长度、表面处理区域及套筒安装位置。

因此，不能简单按照某一种常用长度批量加工所有项目。

七、传力杆加工前为什么要确认接缝类型？

不同接缝对传力杆结构的要求可能不同。

常见水泥混凝土路面接缝包括：

横向缩缝、横向施工缝、胀缝以及其他设计规定的接缝。

部分接缝主要强调相邻板块之间的荷载传递，而胀缝通常还需要为混凝土板伸缩预留空间。

因此，同样是一根传力杆，用于不同接缝时，其：

活动端、套筒、隔离区域及安装方式

可能存在差异。

定制生产前应先明确具体使用节点。

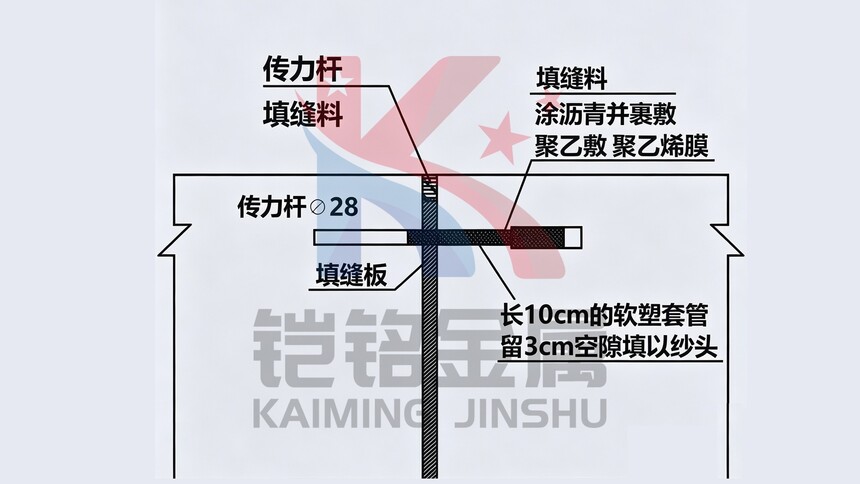

八、固定端与活动端为什么需要提前确认？

部分传力杆节点会区分固定端和活动端。

固定端主要与一侧混凝土形成设计要求的工作关系。

活动端则需要减少杆体与另一侧混凝土之间的轴向约束，使接缝能够按照设计产生相应变形。

活动端可根据图纸采用：

沥青或隔离处理、无粘结护套、硬质塑料套筒、金属套筒或其他结构。

如果生产时活动端方向或位置错误，即使杆体直径和长度正确，产品仍可能无法与现场节点匹配。

九、传力杆表面处理有哪些形式？

不同工程可能根据结构功能和使用环境，对传力杆提出不同表面处理要求。

常见形式可能包括：

局部隔离处理、沥青处理、无粘结护套、塑封、环氧涂层及其他设计规定的表面结构。

其中，不同处理方式承担的功能并不完全相同。

部分处理主要用于降低杆体与混凝土之间的粘结和摩阻。

环氧涂层等防护形式则可能更加侧重钢材表面的耐腐蚀要求。

因此，加工前需要明确：

处理方式、处理位置和处理长度。

十、沥青处理区域为什么不能凭经验确定？

有些工程会对传力杆相应杆段进行沥青或其他隔离处理。

但处理区域并不存在适用于所有项目的统一长度。

具体范围应根据：

接缝节点、固定端与活动端关系以及设计技术要求

确定。

如果生产时将其他项目使用过的处理长度直接套用，可能与当前工程节点不一致。

因此，批量加工前应将表面处理的起点和终点落实到图纸或生产加工单中。

十一、无粘结护套式传力杆如何定制？

无粘结护套式传力杆是在杆体相应区域设置护套，使该部分钢杆与周围混凝土形成低粘结或隔离条件。

加工时除了普通传力杆参数外，还需要确认：

护套材质、护套内径、护套长度、安装位置及固定方式。

如果设计还设置杆端套筒，则需要同时确认：

护套与套筒之间的位置关系。

护套并不是越长越好，其范围应根据施工图纸确定。

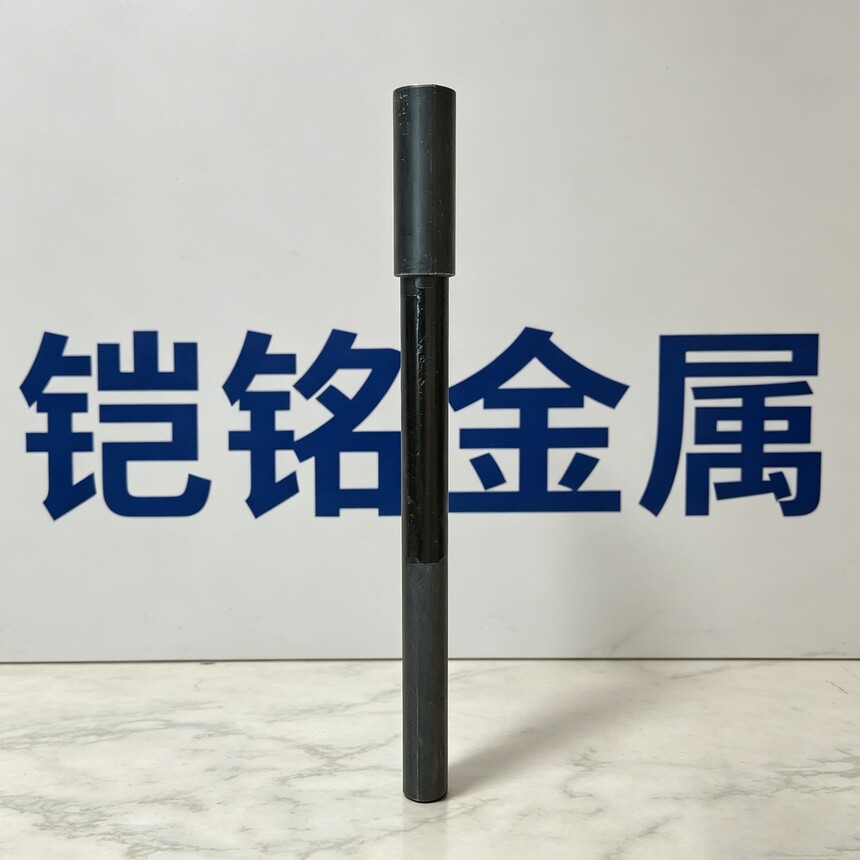

十二、传力杆套筒如何配套定制？

部分胀缝或其他活动接缝需要在传力杆端部设置套筒。

套筒加工前应确认：

配套传力杆直径、套筒内径、外径、长度、壁厚、材质和端部结构。

金属传力杆套筒可以按照图纸制作成：

一端封闭、一端开口

的形式。

硬质塑料套筒则可根据工程需要设置相应内部空间。

部分产品还会按照设计在内部配置缓冲材料。

所有尺寸都应与传力杆及接缝节点配套。

十三、带缓冲泡沫的套筒如何确认？

部分传力杆套筒内部需要设置缓冲泡沫或其他可压缩材料，以便为杆端预留相应活动空间。

定制时应明确：

缓冲材料材质、长度、位置以及套筒内部有效空间。

部分产品可采用约30mm缓冲泡沫，但这一尺寸属于具体产品形式，并不是所有项目统一采用的标准。

因此，批量生产仍应以当前工程图纸为依据。

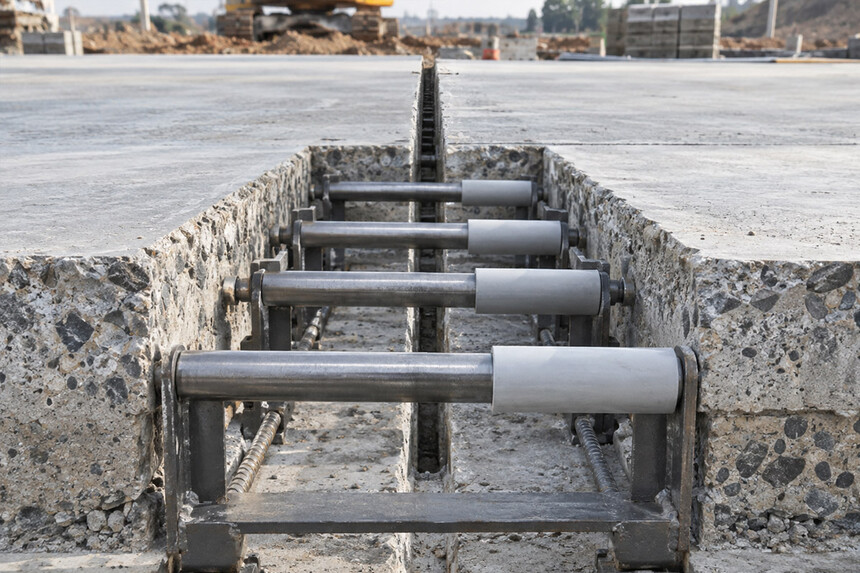

十四、传力杆支架如何配套生产？

采用支架定位施工时，传力杆支架也需要根据工程尺寸进行加工。

需要确认：

每组传力杆数量、杆体中心间距、设计安装高度、支架长度及结构形式。

支架主要用于保证传力杆在混凝土施工前保持准确位置。

如果支架尺寸错误，可能导致杆体：

间距错误、标高偏差或排列位置不符合节点要求。

因此，传力杆和支架最好依据同一套施工图纸进行技术确认。

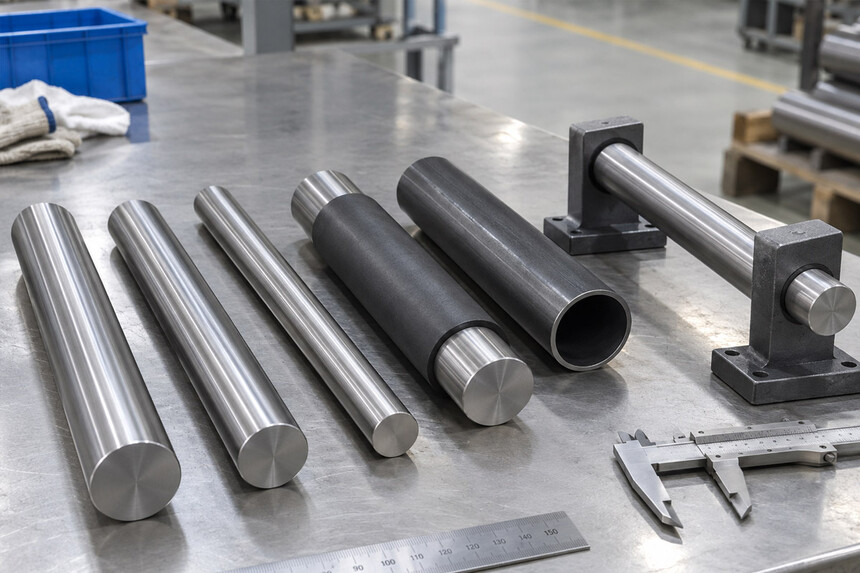

十五、定尺切断加工需要控制什么？

原材料确认后，需要按照图纸进行定尺切断。

这一环节主要控制：

杆体长度、端部状态以及批量尺寸一致性。

传力杆端部应满足后续使用和套筒安装要求。

批量生产时，如果存在多种长度，应分别加工、分类存放，避免混料。

对于项目明确提出尺寸偏差要求的，应按照对应技术文件进行控制。

十六、为什么要控制杆体直线度？

传力杆需要按照设计位置横跨接缝。

如果钢杆本身存在明显弯曲，即使长度和直径正确，也可能增加现场定位难度。

此外，传力杆在部分接缝中还需要沿轴线方向产生相应移动。

因此，加工和运输过程中应避免杆体出现明显弯折。

成品整理时，可对杆体外观和直线状态进行检查。

十七、不同规格产品为什么需要分类标识？

大型道路、机场或铁路工程中，一个订单可能同时包含多种规格的传力杆。

例如可能存在：

不同杆径、不同长度、不同表面处理方式以及不同活动端结构。

如果成品生产后全部混放，容易增加现场识别和安装难度。

因此，批量产品应根据项目要求：

分类整理、分别包装并做好规格区分。

这样可以降低不同产品误用的风险。

十八、成品检查主要检查哪些内容？

传力杆加工完成后，应结合项目要求检查：

钢材规格、杆体直径、定尺长度、直线度、端部状态、表面处理区域以及套筒或护套结构。

对于配套套筒的产品，还应检查：

套筒与杆体是否能够正常装配。

对于带缓冲材料的套筒，应核对内部结构是否完整。

不同工程如有专项检验要求，应按照对应文件执行。

十九、传力杆运输过程中需要注意什么？

普通光圆钢杆批量运输时应合理码放和固定。

如果产品带有：

环氧涂层、无粘结护套、塑料套筒或其他外部结构，

还应避免在装卸过程中出现大面积刮伤、挤压或破裂。

对于已经完成表面处理的产品，不宜长期在粗糙地面反复拖拽。

产品到达施工现场后，还应按照规格分类存放。

二十、道路传力杆和机场传力杆能按照同一个规格加工吗？

不能只根据产品名称判断。

道路和机场混凝土工程的设计荷载、板厚、接缝结构和技术要求可能不同。

因此，即使外观都是光圆传力杆，也需要分别确认：

材料、杆径、长度、间距、表面处理和活动端结构。

只有对应工程图纸明确参数一致时，才能按照相同产品要求生产。

二十一、铁路工程传力杆为什么也需要单独确认？

铁路及无砟轨道相关混凝土结构中，也可能设置传力杆。

但其节点形式与普通道路可能存在明显差异。

例如：

固定段、活动段、护套长度以及表面处理位置

可能由专项铁路设计确定。

因此，高铁路基、无砟轨道底座伸缩缝等工程使用的传力杆应根据对应施工图纸单独加工。

二十二、定制传力杆询价时需要提供哪些信息？

为了准确确认产品结构，询价时建议至少提供：

产品使用工程、钢材牌号、杆体直径、总长度、数量、表面处理方式、活动端要求以及是否需要套筒和支架。

如果存在护套或缓冲结构，还应明确相应尺寸。

有施工图纸时，建议同时提供：

材料表和接缝节点图。

这样能够减少仅根据文字描述造成的理解偏差。

二十三、为什么不能只提供“来图定制”四个字？

“来图定制”只是生产方式，真正影响产品加工的是图纸中的技术参数。

厂家拿到图纸后，还需要逐项确认：

材质是否明确、尺寸是否完整、活动端结构是否清楚、表面处理范围是否确定以及配套件是否齐全。

如果图纸信息缺失，应在生产前完成技术确认。

不能在参数不完整的情况下凭经验批量加工。

二十四、从图纸到成品通常需要哪些环节？

传力杆定制加工可以概括为：

图纸确认 → 技术参数整理 → 原材料准备 → 定尺加工 → 表面处理 → 护套或套筒配套 → 成品检查 → 分类包装。

如果产品配套传力杆支架，还需根据杆间距和安装高度完成支架加工。

不同项目可能根据自身技术要求增加相应检验环节。

整个生产过程的核心是：

所有加工参数均围绕工程图纸执行。

二十五、总结

传力杆虽然外形相对简单，但实际工程中属于典型的按图定制金属构件。

一套完整的传力杆技术参数通常包括：

钢材牌号、杆体直径、总长度、表面处理、固定端与活动端、护套、套筒及支架要求。

不同道路、机场、铁路及其他混凝土工程的节点结构可能存在差异，因此不能简单套用其他项目的产品规格。

从图纸确认、原材料准备、定尺加工、表面处理，到套筒支架配套和成品检查，都应以当前工程施工图纸和项目技术要求为依据，使最终产品与实际接缝结构保持一致。
