传力杆防粘套管的作用、结构形式与选型要求

一、什么是传力杆防粘套管？

传力杆防粘套管是安装在传力杆相应活动区域的一类工程配套构件，主要用于减少杆体与周围混凝土之间的直接粘结，使传力杆在完成接缝荷载传递的同时，能够按照设计要求具备一定的轴向活动条件。

在水泥混凝土路面接缝中，传力杆主要负责相邻混凝土板之间的荷载传递。

但混凝土板受到温度变化、收缩等因素影响时，需要根据接缝结构产生一定的相对位移。

如果传力杆两端均与混凝土形成较强轴向约束，就可能影响接缝正常伸缩。

因此，部分工程会在传力杆活动端设置防粘套管或套筒结构。

其主要作用可以概括为：

降低粘结约束、形成活动端、保护杆体，并配合混凝土接缝正常伸缩。

二、为什么传力杆需要设置防粘结构？

传力杆与普通锚固钢筋的工作方式不同。

普通钢筋通常希望与混凝土形成较强粘结，以发挥锚固和连接作用。

而传力杆除了承担横向荷载传递之外，部分节点还要求杆体沿轴线方向能够产生一定相对移动。

因此，传力杆通常采用光圆钢杆，并根据接缝结构采取相应减粘措施。

常见方式包括：

表面隔离处理、无粘结护套、防粘套管、塑料套筒或金属套筒等。

不同方式的具体结构可能不同，但目的都是减少不必要的轴向约束。

三、防粘套管主要起什么作用？

1. 隔离传力杆与混凝土

防粘套管包覆杆体相应区域后，可以减少混凝土直接与钢杆表面接触。

这样能够降低该区域形成强粘结的可能。

2. 降低轴向移动阻力

当混凝土板产生伸缩时，活动区域需要具备相应的轴向移动条件。

套管通过形成隔离层，可以降低杆体与周围混凝土之间的粘结和摩阻。

3. 保护传力杆活动区域

在混凝土浇筑过程中，套管还能够对被包覆的杆体形成一定保护，减少水泥浆直接包裹活动区域。

4. 配合接缝结构工作

防粘套管不是独立发挥作用，而是与传力杆、混凝土板、接缝材料及其他节点构件共同组成完整接缝结构。

因此，其尺寸和位置都应根据工程节点确定。

四、防粘套管和传力杆套筒是一回事吗？

工程现场和采购过程中，“防粘套管”“传力杆套管”“传力杆套筒”等名称有时会交叉使用，但具体产品结构需要结合图纸判断。

一般来说，防粘套管更强调：

对杆体某一段形成隔离，降低该区域与混凝土之间的粘结。

而部分杆端套筒除了隔离功能外，还需要：

为传力杆端部提供明确的内部活动空间。

因此，采购时不能只根据产品名称判断结构，应进一步确认：

套管包覆位置、长度、端部形式及是否需要内部缓冲空间。

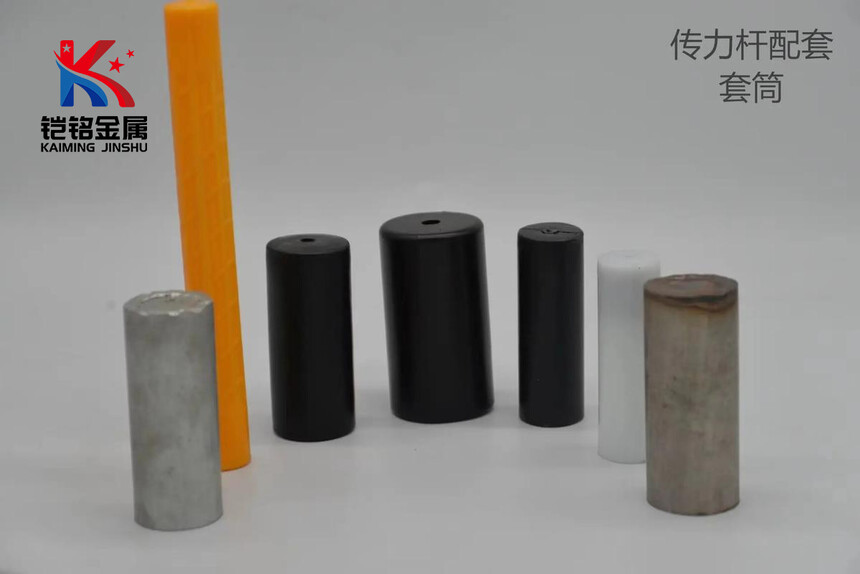

五、传力杆防粘套管常用什么材质？

套管材质应根据工程图纸和使用要求确定。

常见产品可以采用硬质塑料材料，也有部分节点根据设计采用金属套筒。

塑料类套管具有重量较轻、安装方便、与钢杆形成隔离等特点。

金属套筒则可根据工程图纸加工相应的直径、长度、壁厚及端部结构。

无论采用哪种材料，核心要求都是：

产品结构应与传力杆规格及接缝节点要求相匹配。

不能仅根据材质名称直接确定是否适用。

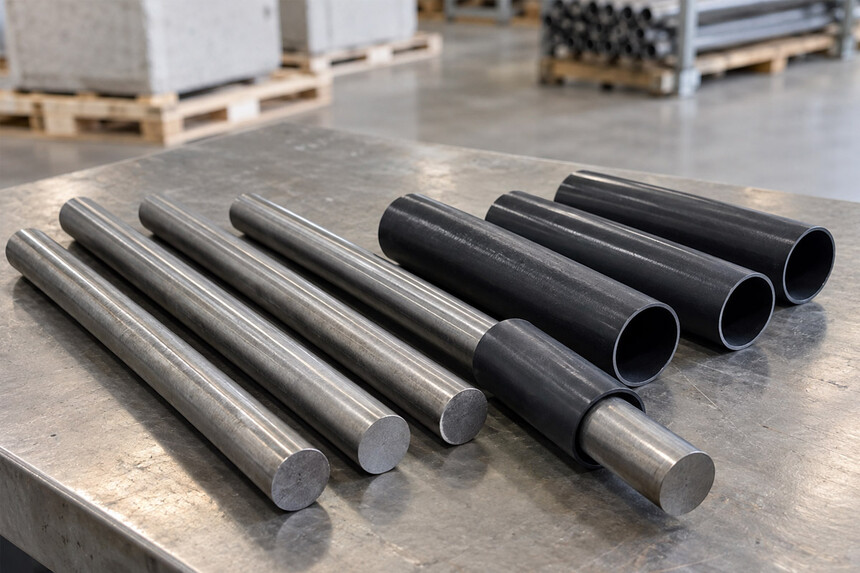

六、硬质塑料传力杆套管有哪些特点？

硬质塑料套管是传力杆活动端常见的配套结构之一。

其主要特点包括：

能够将杆体与周围混凝土进行隔离；

产品质量较轻，现场安装较方便；

可以根据不同传力杆直径配套加工相应规格；

部分产品内部可按照设计设置缓冲材料。

具体采用何种塑料材料、尺寸及结构，应按照项目技术要求确定。

七、带缓冲泡沫的传力杆套管有什么作用？

部分传力杆套管内部会设置一定长度的缓冲泡沫或其他可压缩材料。

这种结构主要用于在套管内部为传力杆端部预留相应的活动空间。

当混凝土板按照设计发生伸缩时，杆端可以在套管内部产生一定轴向移动。

您公司实际加工的一类套管可配置约30mm缓冲泡沫，但这一尺寸属于具体产品形式，并不是所有工程统一采用的标准。

因此，工程文章和产品采购中更准确的表述应是：

缓冲材料的材质、长度和位置根据施工图纸及接缝节点要求确定。

八、防粘套管长度如何确定？

传力杆防粘套管没有适用于所有工程的统一长度。

套管长度通常与以下因素有关：

传力杆总长度、活动端设计、接缝形式、需要隔离的杆体范围及设计位移要求。

生产前应根据图纸确认：

套管起点、终点、总长度以及杆体伸入位置。

不能直接套用其他工程的套管长度。

即使使用相同直径的传力杆，不同项目也可能要求不同的套管长度。

九、套管内径如何确定？

套管内径需要与传力杆直径合理配合。

如果内径过小，可能造成传力杆无法正常安装或影响活动。

如果内径过大，则可能影响杆体定位和现场施工状态。

因此，套管内径应根据：

传力杆实际直径、套管材料、产品结构及工程活动要求

进行确认。

批量生产前最好使用实际传力杆规格进行配套核对。

十、套管是不是越松越好？

不是。

防粘套管的目的不是让传力杆在内部随意晃动，而是按照节点要求形成合理的低粘结或活动条件。

套管与杆体之间需要保持适当的配合关系。

过紧可能限制活动，过松则可能增加安装偏差或影响定位。

因此，应以施工图纸和产品技术要求确定合理尺寸，而不是简单追求更大的内部间隙。

十一、防粘套管应该安装在哪一端？

对于明确区分固定端和活动端的传力杆节点，防粘套管通常设置在设计规定的活动区域或活动端。

固定端和活动端的具体位置应根据施工节点确认。

如果安装方向错误，可能改变原设计的接缝工作方式。

因此，带套管产品生产和施工时应明确：

哪一端为活动端、套管安装位置以及杆体伸入长度。

对于具有方向要求的产品，还应做好分类和标识。

十二、防粘套管与沥青处理有什么区别？

两种方式都可能用于降低传力杆与混凝土之间的轴向粘结，但结构不同。

沥青或其他隔离材料主要通过钢杆表面形成隔离层。

防粘套管则通过实体套管将钢杆相应区域与周围混凝土分隔。

具体工程采用哪一种方式，应按照图纸确定。

不能在图纸明确要求套管时，擅自改成普通表面涂覆；也不能在设计仅要求表面处理时，自行增加套管替代。

十三、防粘套管与无粘结护套有什么区别？

两者在功能上存在一定相似性，都用于降低杆体相应区域与混凝土之间的粘结约束。

无粘结护套通常沿杆体一定区域包覆，使该部分钢杆与混凝土隔离。

防粘套管则可以根据工程设计形成相应长度和内部结构。

某些产品名称在实际采购中可能存在交叉，因此不能仅依靠名称判断。

技术确认时应重点查看：

材质、长度、位置、端部形式及内部活动空间。

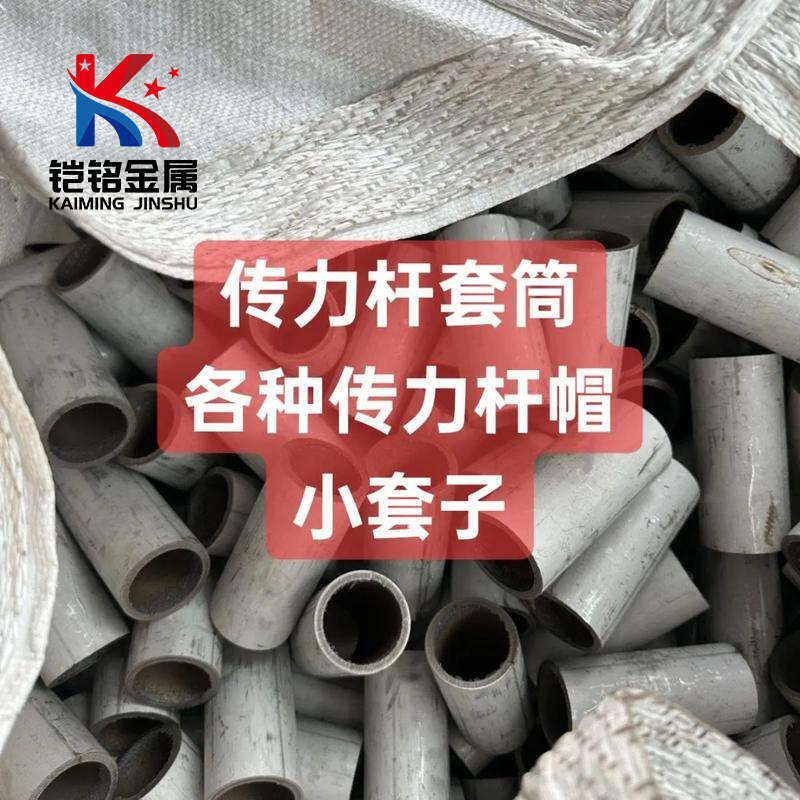

十四、防粘套管和金属套筒如何选择？

硬质塑料套管和金属套筒分别适用于不同的工程结构。

金属套筒可以根据图纸采用钢管加工，并制作成：

一端封闭、一端开口

等形式。

硬质塑料套管则更适合某些需要轻质隔离结构的活动端节点。

具体选择应依据：

工程施工图纸、传力杆规格、活动空间及使用环境。

不宜简单按照价格或材质强度决定。

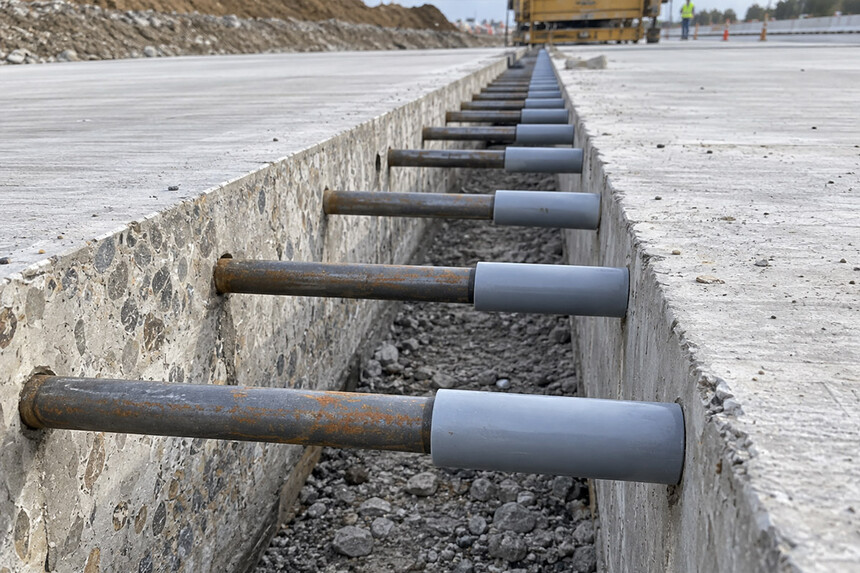

十五、传力杆套管主要用于哪些工程？

根据不同设计要求，传力杆防粘套管可以应用于：

市政水泥混凝土道路、高速公路混凝土路面、机场混凝土道面、铁路及其他设置活动传力接缝的混凝土结构。

不同工程的套管结构可能并不相同。

例如道路胀缝、机场道面接缝和铁路混凝土结构采用的套管尺寸及活动要求，都可能根据专项设计进行调整。

因此，应分别按照具体项目图纸生产。

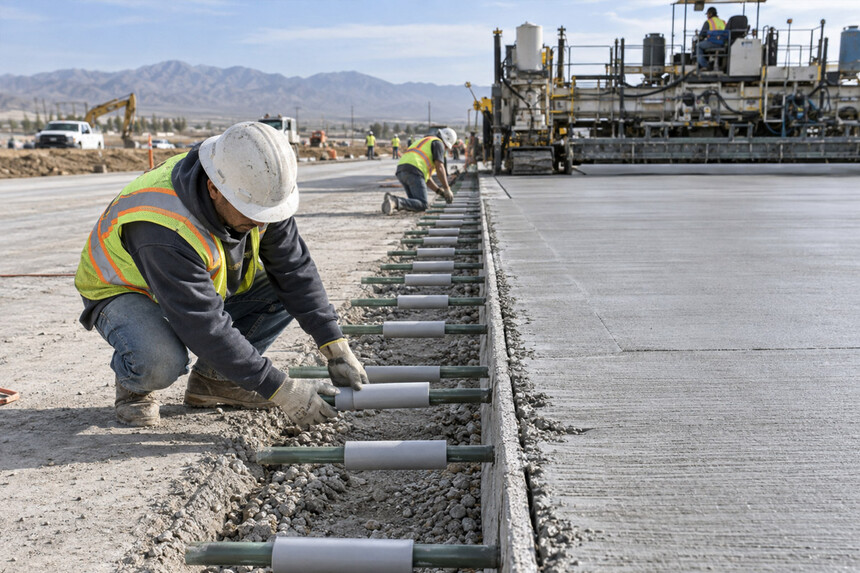

十六、为什么套管还要和传力杆支架配合？

防粘套管主要解决杆体与混凝土之间的隔离和活动问题。

传力杆支架解决的是安装定位问题。

在施工过程中，传力杆仍然需要保持：

正确的安装高度、杆间距、水平状态和平行关系。

因此，部分工程需要同时使用：

传力杆 + 防粘套管 + 传力杆支架。

套管和支架承担不同功能，不能相互替代。

十七、套管安装前需要检查什么？

正式安装前应重点检查：

套管材质和规格是否正确；

内径是否能够与传力杆正常配合；

套管长度是否符合图纸；

产品是否存在明显开裂、破损或严重变形；

内部是否清洁；

缓冲材料是否按设计设置；

活动端方向是否明确。

对于已经破损并可能影响隔离功能的套管，应根据项目要求进行处理。

十八、混凝土浇筑时为什么要防止套管进浆？

如果套管内部原本设计有活动空间，而大量水泥浆进入内部并凝固，就可能占用杆端的有效移动空间。

这样即使套管外观仍然存在，实际活动条件也可能受到影响。

因此，施工过程中应保证套管：

结构完整、端部状态符合设计，并避免明显进浆。

混凝土振捣过程中还应注意避免套管脱落或发生明显位置变化。

十九、套管安装方向错误会有什么影响？

部分传力杆节点明确区分固定端和活动端。

如果将套管安装到错误的一端，就可能改变原设计的传力和活动关系。

因此，生产、包装和现场安装时应加强对活动端方向的确认。

对于同一项目中存在不同结构的产品，还应分别分类，避免施工人员混装。

二十、防粘套管加工需要确认哪些参数？

正式加工前建议确认：

套管材质、内径、外径、总长度、壁厚、端部结构、缓冲材料要求、配套传力杆直径及采购数量。

同时还应明确：

套管具体安装在哪个区域以及杆体伸入深度。

如果有施工图纸或节点详图，应以图纸为主要加工依据。

二十一、批量套管如何进行质量控制？

批量产品应重点控制：

尺寸一致性、材料状态、套管完整性及与传力杆的配合情况。

对于带缓冲材料的产品，还应检查缓冲结构是否按要求设置。

对于不同内径、不同长度的套管，应分类存放和包装，避免现场混用。

产品运输过程中还应减少挤压和碰撞，防止塑料套管发生变形或开裂。

二十二、采购套管为什么最好同时提供传力杆规格？

套管属于传力杆配套产品。

如果采购人员只提供“传力杆套管”名称，而没有提供配套杆径，很难准确判断内部尺寸。

因此，询价或下单时建议同时明确：

传力杆直径、套管长度、材料、结构及活动端要求。

如果套管与传力杆同时采购，可以按照同一套工程参数进行配套确认，减少现场装配问题。

二十三、传力杆套管是不是规格越厚越好？

不是。

套管壁厚应根据材料性能、产品结构及工程设计确定。

增加壁厚并不等于产品一定更加适合工程。

过厚可能改变外部尺寸和节点空间，过薄则可能影响产品刚度和施工状态。

因此，套管厚度应满足具体工程技术要求，而不是单纯追求更厚。

二十四、如何避免传力杆套管采购错误？

工程采购中常见的问题包括：

只提供套管长度，不提供内径；

只提供杆径，不说明套管结构；

没有说明活动端位置；

忽略内部缓冲材料；

不同规格产品没有分类；

直接套用其他工程尺寸。

减少这些问题的关键是，在生产前完成图纸和参数确认。

二十五、总结

传力杆防粘套管是水泥混凝土接缝中传力杆活动端的重要配套构件。

其主要作用是：

隔离传力杆相应区域与周围混凝土，降低轴向粘结约束，并根据节点要求为杆体提供相应活动条件。

实际工程中，套管的：

材质、内径、长度、壁厚、端部结构、缓冲空间及安装位置

均应根据传力杆规格和施工图纸确定。

从产品加工到现场安装，应重点控制套管与杆体的配合、产品完整性、活动端方向及内部空间，使其与混凝土接缝设计保持一致。
