传力杆是什么？混凝土路面传力杆的作用、结构与工程应用解析

一、传力杆是什么？

传力杆是水泥混凝土路面及部分混凝土结构接缝中使用的一种钢制传力构件。其通常横跨相邻混凝土板之间的接缝设置，使车辆或其他荷载作用在接缝一侧时，部分荷载能够通过传力杆传递至相邻板块。

从结构功能上看，传力杆并不是将两块混凝土板完全固定在一起，而是在实现荷载传递的同时，根据接缝结构要求为板块的温度伸缩和收缩变形保留相应条件。

因此，传力杆的设计和安装需要同时考虑两个方面：

一是接缝处的荷载传递；二是不能对设计要求的纵向相对位移形成过度约束。

二、传力杆的主要作用

1. 传递相邻混凝土板之间的荷载

车辆通过水泥混凝土路面接缝时，车轮荷载可能集中作用在板边区域。

设置传力杆后，荷载可以通过杆体向相邻混凝土板传递，使接缝两侧共同承担部分作用力，从而改善板边受力状态。

2. 减少接缝错台风险

如果相邻混凝土板之间缺少有效的荷载传递，当车辆长期反复通过接缝位置时，可能造成接缝两侧变形不一致。

合理设置传力杆有助于改善接缝区域的受力协调性，降低因板边受力差异形成错台的风险。

3. 改善接缝区域使用状态

传力杆能够增强接缝两侧混凝土板的协同受力能力，对保持路面接缝区域的平顺性和结构稳定性具有积极作用。

需要注意的是，传力杆只是路面接缝结构中的组成部分之一，其实际使用效果还与基层状况、混凝土施工质量、接缝构造及后期养护等因素有关。

三、传力杆通常是什么结构？

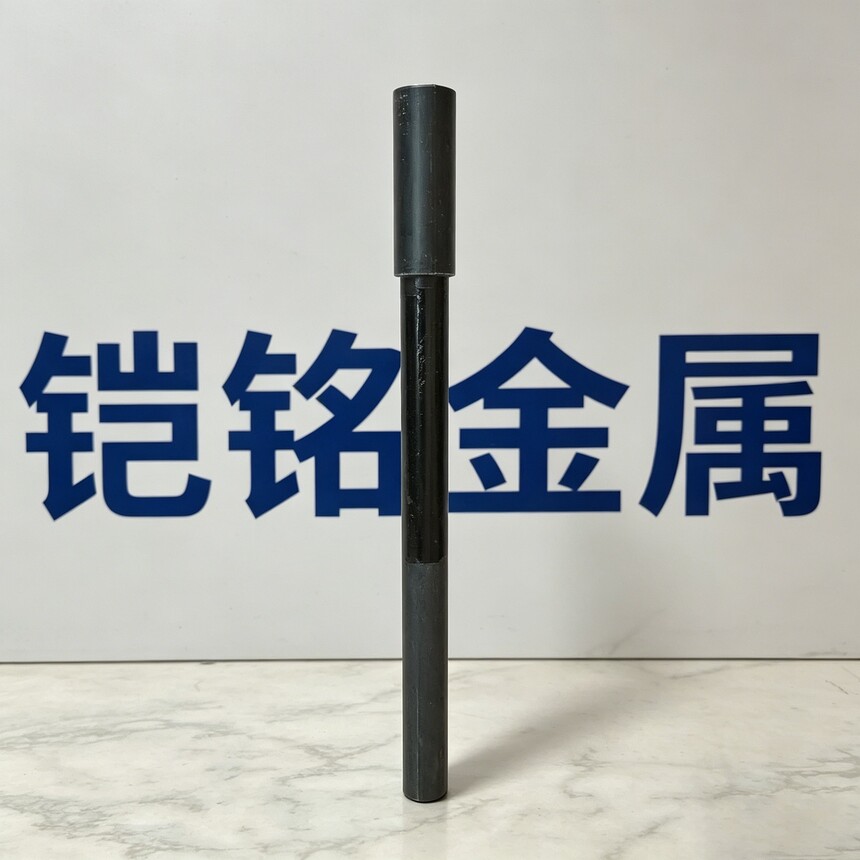

道路工程中使用的传力杆通常采用光圆钢杆形式。

这是因为传力杆除了需要承担接缝两侧的荷载传递外，在部分接缝构造中还需要允许杆体与一侧混凝土之间产生轴向相对位移。

如果采用表面带有明显机械咬合能力的结构，可能增加杆体与混凝土之间的粘结约束，不利于接缝按照设计要求产生伸缩变化。

因此，道路传力杆常见结构通常包括：

光圆钢杆本体、固定段、活动段，以及根据设计设置的套筒、隔离层或其他配套结构。

具体形式应以施工图纸和项目技术要求为准。

四、传力杆常用什么材质？

传力杆的钢材牌号应根据工程设计文件确定。

部分道路工程会采用符合相应标准要求的热轧光圆钢筋，例如项目明确要求使用HPB300材料时，应按照相应材料标准及设计文件进行采购和加工。

不能简单认为所有传力杆都必须采用同一种钢材。

实际加工前通常需要确认：

钢材牌号、杆体直径、长度、数量、端部处理方式以及表面处理要求。

对于有材质证明要求的工程，还应按照项目文件提供相应原材料质量证明资料。

五、传力杆的规格如何确定？

传力杆并不存在适用于所有道路工程的统一尺寸。

其直径、长度、设置间距以及埋设位置一般与路面板厚度、结构形式、荷载条件和接缝设计有关。

因此，在实际生产和采购过程中，建议依据：

施工图纸、设计说明、材料表和项目技术要求

确认具体参数。

对于企业加工而言，不宜仅根据“高速公路传力杆”“道路传力杆”等产品名称直接确定规格。

同一种使用场景，在不同项目中也可能采用不同直径和长度。

六、传力杆为什么有固定端和活动端？

在部分接缝结构中，传力杆需要兼顾荷载传递和板块伸缩。

因此，杆体一侧可按照设计形成较稳定的锚固关系，另一侧则通过相应处理降低杆体与混凝土之间的粘结约束。

常见处理方式可能包括：

表面隔离处理、润滑处理、塑料护套、金属套筒或带缓冲空间的套管结构。

例如在部分胀缝结构中，活动端可配置传力杆套筒，为杆端预留一定活动空间。

具体哪一端设置活动结构、活动长度以及套筒尺寸，均应按照接缝节点图确定。

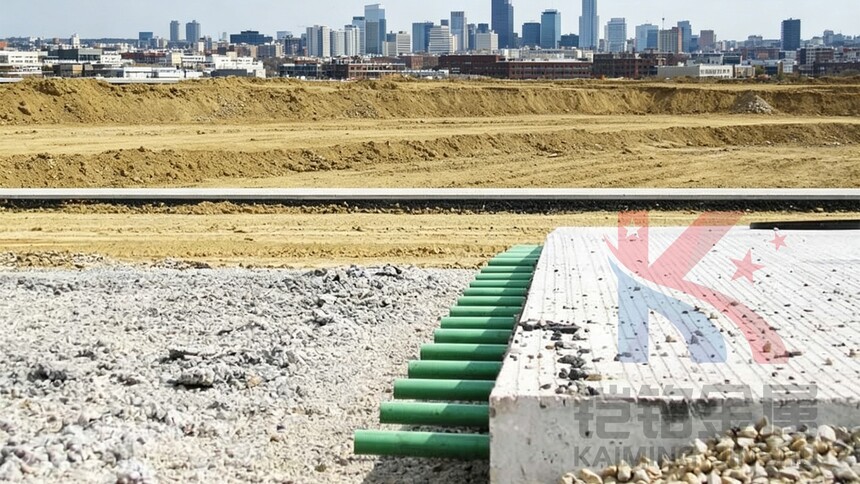

七、传力杆通常安装在哪里？

在水泥混凝土路面工程中，传力杆主要应用于需要传递荷载的横向接缝部位。

根据工程结构不同，可涉及：

横向缩缝、横向施工缝、胀缝以及其他设计要求设置传力装置的接缝。

传力杆通常横跨接缝设置，其轴线应根据接缝方向和施工图进行定位。

施工中不能出现明显倾斜、错位或高低偏差，否则可能影响接缝的正常工作状态。

八、传力杆施工需要重点控制什么？

传力杆的施工质量不只是“有没有安装传力杆”，更重要的是安装位置是否正确。

施工过程中通常需要重点控制以下内容：

安装高度符合设计要求；
杆体排列保持平行；
横向间距符合图纸；
杆体中心位置与接缝位置对应；
活动端方向正确；
混凝土浇筑过程中不得产生明显位移。

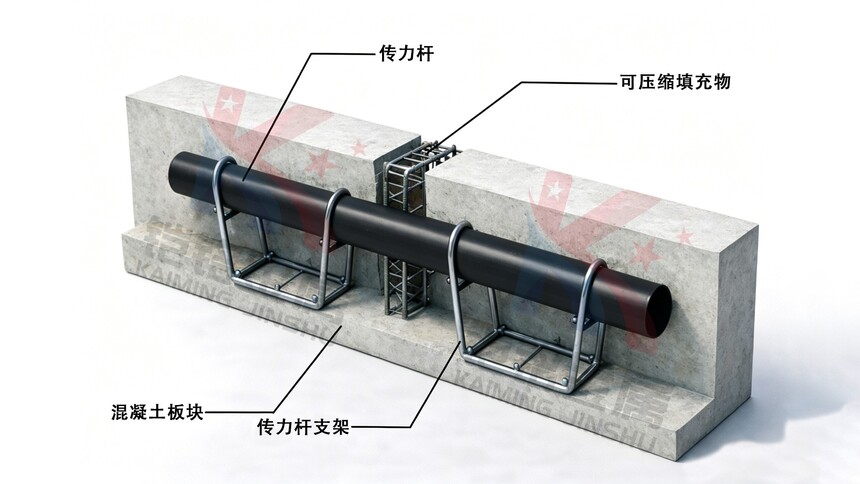

采用传力杆支架进行定位时，还应确保支架具有足够的稳定性，避免振捣过程中传力杆发生偏斜。

对于采用套筒或护套的活动端，还应检查套筒是否完整、方向是否正确以及内部活动空间是否受到堵塞。

九、传力杆和拉杆不是同一种产品

在混凝土路面工程中，传力杆和拉杆经常被混淆。

二者虽然都属于接缝钢筋构件，但功能并不相同。

传力杆的主要功能是跨接缝传递荷载，同时根据设计允许一定的轴向相对位移。

而拉杆主要用于加强相邻板之间的横向连接，限制接缝过度张开，常见于纵向接缝等位置。

因此，两者不能因为直径、长度相近就相互替代，应严格依据工程设计进行配置。

十、传力杆可应用于哪些工程？

除了普通水泥混凝土道路外，根据不同工程结构和设计要求，传力杆还可应用于：

高速公路水泥混凝土路面、机场混凝土道面、铁路无砟轨道底座以及其他设置混凝土接缝传力结构的工程。

不同应用场景的结构形式、尺寸和表面处理方式可能存在较大差异，因此必须根据具体工程节点确定产品参数。

十一、传力杆加工前需要确认哪些参数？

对于按工程图纸生产的传力杆，加工前建议至少确认以下内容：

钢材牌号、杆体直径、总长度、数量、固定段与活动段要求、表面处理方式、套筒形式以及包装供货要求。

对于高速公路、铁路、机场等工程项目，如果施工图纸对产品公差、材料证明、检测项目或表面处理提出专项要求，应以项目技术文件为准。

十二、总结

传力杆是水泥混凝土路面接缝结构中的重要传力构件，其核心作用是在相邻混凝土板之间传递部分荷载，改善接缝区域的受力状态，同时配合接缝结构满足设计要求的变形条件。

传力杆的使用效果不仅取决于钢杆本身，还与材质、规格、活动端处理、安装位置和施工精度密切相关。

因此，无论是产品加工还是现场安装，都应以工程施工图纸和技术文件为依据，不宜仅依靠经验确定规格或施工方式。
