高速公路传力杆的作用、规格要求与施工应用

一、高速公路传力杆是什么？

高速公路传力杆主要应用于水泥混凝土路面接缝结构，是横跨相邻混凝土板设置的钢制传力构件。

车辆通过混凝土路面接缝位置时，车轮荷载可能主要作用在其中一侧板边。设置传力杆后，可通过杆体将部分荷载传递至相邻混凝土板，使接缝两侧共同承担一定作用，从而改善板边区域的受力状态。

传力杆并不是将两块混凝土板完全固定在一起。

对于需要适应温度变化和混凝土收缩的接缝，还应根据节点设计为传力杆设置相应的活动条件。

因此，高速公路传力杆的基本功能可以概括为：

传递接缝两侧荷载，并配合混凝土路面接缝满足相应变形要求。

二、高速公路混凝土路面为什么需要传力杆？

高速公路水泥混凝土路面由多个混凝土板块组成，各板块之间根据结构设计设置相应接缝。

车辆反复通过接缝区域时，如果相邻混凝土板之间缺少合理的荷载传递条件，板边位置可能产生较明显的受力差异。

合理设置传力杆后，可将一侧混凝土板承受的部分荷载传递到邻板，从而改善接缝区域的协同受力状态。

其主要作用包括：

传递相邻混凝土板之间的部分车辆荷载；

改善接缝两侧板边受力状态；

降低相邻板块产生明显错台的风险；

配合混凝土路面接缝结构共同工作。

高速公路路面整体使用状态还与基层、排水、混凝土施工、接缝处理及后期养护等因素有关，因此传力杆属于完整路面结构中的一个重要组成部分。

三、高速公路传力杆主要设置在哪些位置？

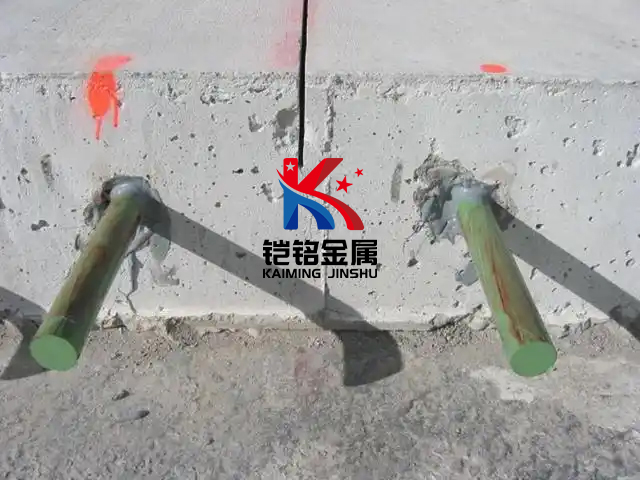

高速公路水泥混凝土路面中，传力杆主要设置在需要进行荷载传递的横向接缝部位。

根据不同设计，常见位置可包括：

横向缩缝、横向施工缝、胀缝以及设计规定的其他传力接缝。

不同接缝的构造和工作方式并不完全相同。

部分横向接缝主要强调荷载传递，而胀缝除了传荷之外，还需要充分考虑混凝土板的伸缩，因此活动端结构通常更加重要。

具体安装位置、杆数、中心间距及活动端形式均应以施工图纸和节点详图为准。

四、高速公路传力杆通常采用什么结构？

道路传力杆通常采用光圆钢杆结构。

这是因为传力杆除了进行荷载传递，在部分接缝结构中还需要沿杆体轴线方向产生一定相对位移。

与带肋钢筋相比，光圆杆体与混凝土之间的机械咬合作用相对较弱，更适合配合活动端结构使用。

根据工程设计，高速公路传力杆还可能采用：

表面隔离处理、无粘结护套、塑封结构、环氧涂层、塑料套筒或金属套筒等形式。

采用何种产品结构，应根据具体接缝节点确定。

五、高速公路传力杆采用什么材质？

传力杆的钢材牌号应根据项目施工图纸和材料表确定。

部分道路工程会采用HPB300热轧光圆钢筋加工传力杆，也可能根据设计文件使用其他符合工程技术要求的钢材。

因此，在加工前应明确：

钢材牌号、杆体直径、原材料规格及项目对材料质量资料的要求。

不能简单认为所有高速公路传力杆都必须采用同一种材料。

对于有专项材料要求的项目，应严格依据设计文件采购原材料。

六、高速公路传力杆直径如何确定？

传力杆直径并不存在适用于所有高速公路工程的统一数值。

其尺寸通常需要结合：

混凝土板厚度、车辆荷载、路面结构、接缝形式及设计要求

综合确定。

正式加工前，应以施工图纸标注的杆径为依据。

如果同一个工程存在不同路段、不同板厚或不同节点结构，也可能使用不同规格的传力杆，因此加工和供货时应做好分类。

七、高速公路传力杆长度如何确定？

传力杆长度同样应根据工程设计确定。

杆体需要横跨接缝，并在接缝两侧形成满足设计要求的有效长度。

对于具有固定端和活动端要求的节点，还需要明确：

传力杆总长度、固定段位置、活动段位置以及套筒或护套覆盖范围。

因此，不能仅根据其他高速公路项目使用过的长度直接安排生产。

不同工程即使都是高速公路传力杆，也可能存在明显的尺寸差异。

八、为什么传力杆间距不能随意调整？

一条横向接缝通常需要设置多根传力杆共同完成荷载传递。

杆体间距是接缝设计的重要参数之一。

如果现场施工中随意增加间距、减少传力杆数量或改变边部布置，就可能改变原设计的荷载传递状态。

因此，施工时应按照图纸控制：

传力杆中心间距、数量以及边部位置。

如果使用焊接传力杆支架，也应按照设计间距加工和定位。

九、高速公路传力杆为什么需要活动端？

水泥混凝土板会受到温度变化及材料收缩等因素影响，需要按照接缝设计产生一定变形。

如果传力杆两端都与混凝土形成较强的轴向约束，就可能影响接缝正常伸缩。

因此，部分接缝中的传力杆需要设置活动端。

活动端可以根据设计采用：

表面隔离、无粘结护套、传力杆套筒或其他降低轴向约束的结构。

活动端的处理范围、安装方向和具体结构应以节点详图为准。

十、高速公路传力杆为什么会涂沥青或做隔离处理？

部分道路项目会根据设计要求，对传力杆相应区域进行沥青或其他隔离处理。

其主要目的之一，是降低杆体与混凝土之间的粘结和摩阻，使相应区域能够满足节点所需的轴向活动条件。

因此，传力杆涂沥青不能简单理解为普通防锈处理。

不同项目还可能采用：

无粘结护套、塑封、套筒或其他隔离结构。

具体采用哪一种方式，应按照施工图纸执行。

十一、环氧涂层传力杆与普通传力杆有什么区别？

部分高速公路或专项工程可能根据环境和技术要求采用环氧涂层传力杆。

环氧涂层主要是在钢材表面形成防护层，用于满足项目相应的防腐要求。

而普通裸钢传力杆或进行沥青隔离处理的传力杆，其主要结构目的可能并不相同。

因此：

隔离减粘处理和环氧防腐涂层不能简单等同。

采购时应按照项目文件明确具体表面处理方式。

十二、高速公路胀缝传力杆为什么需要套筒？

胀缝需要为混凝土板的伸缩预留相应空间。

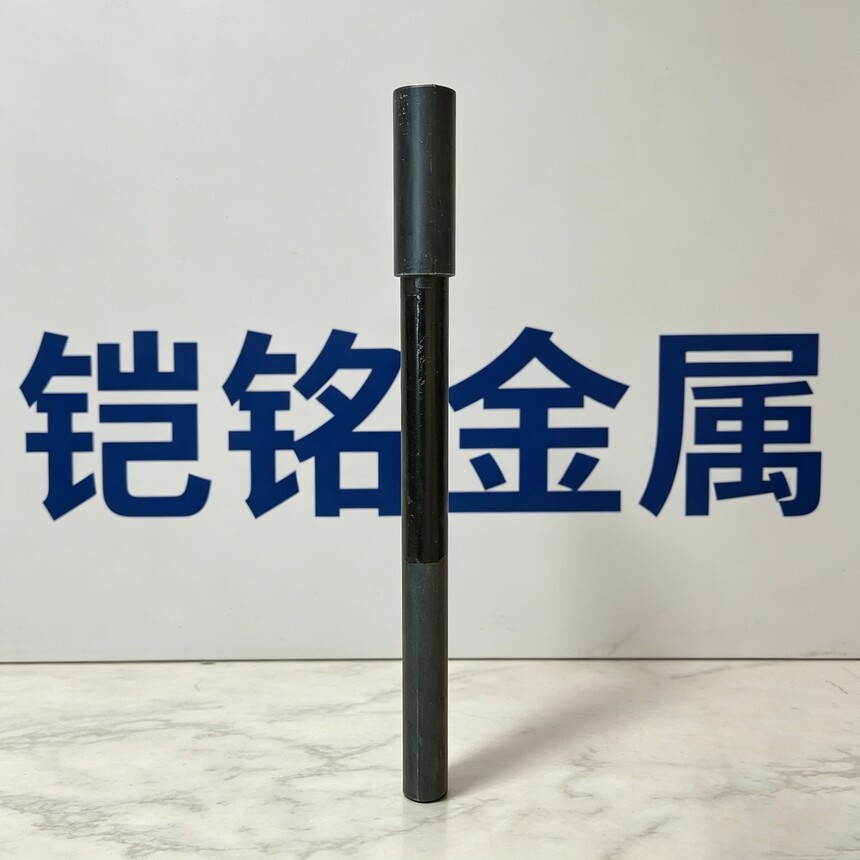

因此，在部分胀缝节点中，会在传力杆活动端设置套筒。

传力杆套筒可用于：

隔离传力杆活动端与周围混凝土；

降低杆端粘结约束；

保护杆端；

按照设计为传力杆预留相应活动空间。

套筒的材质、内径、长度、壁厚及内部空间均应依据工程节点设计确定。

十三、传力杆金属套筒和塑料套筒如何选择？

传力杆套筒可以根据工程要求采用不同材质。

金属套筒通常可采用金属管材加工，并根据图纸制作成一端封闭、一端开口等结构。

硬质塑料套筒则具有重量较轻、安装方便等特点。

部分塑料套筒内部还可能按照设计设置缓冲材料。

采用金属套筒还是塑料套筒，不宜简单判断哪一种更好，应根据：

工程节点、尺寸要求、活动空间及项目技术文件

确定。

十四、传力杆支架在高速公路施工中有什么作用？

传力杆支架主要用于施工阶段定位和固定杆体。

一排传力杆需要保持设计要求的：

安装高度、中心间距、平行度及整体位置。

如果支架不稳定，在混凝土摊铺和振捣过程中可能造成传力杆：

下沉、倾斜、偏移或旋转。

因此，传力杆支架的尺寸和结构也应与施工图纸相匹配。

十五、高速公路传力杆安装方向有什么要求？

传力杆通常横跨横向接缝设置，其杆体轴线应按照道路设计方向准确布置。

同一接缝内的传力杆应保持合理的平行关系。

施工过程中应避免：

明显倾斜、交叉、高低不一致及活动端方向错误。

因为传力杆不仅需要进行荷载传递，还可能在混凝土板伸缩过程中发生相应的轴向移动。

安装方向偏差过大，可能对接缝正常工作产生不利影响。

十六、高速公路传力杆施工需要重点检查什么？

混凝土浇筑前，应重点检查：

产品材质和规格是否符合图纸；

安装位置是否准确；

杆体间距是否一致；

安装高度是否符合节点要求；

相邻杆体是否基本平行；

固定端和活动端方向是否正确；

套筒或护套是否完整；

支架是否稳定。

在混凝土摊铺和振捣过程中，还应避免传力杆产生明显位移。

十七、传力杆安装出现倾斜会有什么影响？

传力杆的设计工作状态要求其能够进行接缝荷载传递，并根据节点要求允许相应轴向活动。

如果杆体出现明显倾斜，或者相邻传力杆之间方向偏差较大，混凝土板发生伸缩时可能受到额外约束。

因此，传力杆施工并不是简单地把钢杆埋入混凝土。

其位置、方向和平行度同样属于施工质量控制的重要内容。

十八、高速公路传力杆加工需要控制哪些环节？

生产加工前应根据工程图纸确认：

钢材牌号、杆体直径、总长度、数量、表面处理方式、固定端与活动端以及套筒和支架要求。

加工过程中应重点控制：

定尺长度、杆体直线度、端部状态、表面处理位置及批量产品尺寸一致性。

对于带护套或套筒的产品，还应检查：

护套位置、套筒规格及装配状态。

如果项目对尺寸偏差、质量证明或检测项目有专项要求，应按照对应技术文件执行。

十九、批量传力杆如何分类和包装？

高速公路工程使用传力杆数量通常较多，如果一个项目存在多种规格，应按照不同型号进行分类。

可以根据项目要求对：

不同直径、不同长度、不同表面处理形式及不同套筒结构

分别进行整理和包装。

这样可以降低产品运输到现场后出现混料或误用的情况。

对于带涂层、护套或塑料套筒的产品，运输过程中还应避免剧烈碰撞、拖拽及重物挤压。

二十、高速公路传力杆和市政道路传力杆有什么区别？

两者的基本工作原理相同，都是用于混凝土路面接缝的荷载传递。

但不同工程在：

道路等级、车辆荷载、板厚、接缝结构和技术要求

等方面可能存在差异。

因此，不能认为高速公路传力杆只是普通道路传力杆的固定放大规格。

无论高速公路还是市政道路，都应根据各自施工图纸确定具体参数。

二十一、高速公路传力杆和机场传力杆可以通用吗？

不能仅根据产品外观判断能否通用。

高速公路和机场混凝土道面的设计荷载、结构形式和技术文件可能存在明显差异。

因此，两类产品都应分别确认：

钢材牌号、杆径、长度、间距、表面处理及活动端结构。

只有当具体工程设计参数完全符合要求时，才能根据项目文件进行生产和使用。

二十二、采购高速公路传力杆需要提供哪些信息？

工程采购时建议明确：

产品使用部位、钢材牌号、杆径、总长度、数量、中心间距、表面处理、活动端结构、套筒要求及支架要求。

如果有施工图纸或节点详图，应优先提供图纸进行技术确认。

对于同一工程存在多种接缝结构的情况，应分别列明不同产品要求，避免统一按照一种规格生产。

二十三、为什么不能只按“高速公路传力杆”名称询价？

“高速公路传力杆”只能说明产品的大致应用场景，并不能确定完整规格。

同样名称的产品可能在：

材质、直径、长度、表面处理和套筒结构

方面存在明显差异。

因此，准确的询价应建立在技术参数基本明确的基础上。

只有材质、尺寸、加工要求及配套范围一致，产品价格之间的比较才具有实际意义。

二十四、产品加工与现场施工为什么必须同时控制？

传力杆产品本身满足图纸要求，只完成了工程质量控制的一部分。

如果现场施工出现：

位置偏差、杆体倾斜、间距错误、支架移动、套筒损坏或活动端装反，

同样可能影响接缝结构正常工作。

因此，高速公路传力杆工程应同时重视：

产品加工准确性和现场施工准确性。

两者应按照同一套工程设计文件执行。

二十五、总结

高速公路传力杆是水泥混凝土路面接缝中的重要传力构件，其主要作用是在相邻混凝土板之间传递部分车辆荷载，并配合接缝满足相应的变形要求。

实际工程中，传力杆的：

材质、直径、长度、间距、表面处理、固定端与活动端、套筒及支架结构

均应按照高速公路施工图纸和项目技术文件确定。

从原材料采购、定尺加工、表面处理，到支架定位和现场安装，都应重点控制产品尺寸、杆体直线度、安装位置、平行度及活动端结构，使传力杆与实际道路接缝设计保持一致。
