传力杆套筒壁厚怎么算？内外径换算与实测核对

传力杆套筒壁厚的几何关系，在圆形、同心且壁厚均匀的筒体截面上，可以写为：

筒体侧壁厚度＝（外径－内径）÷2。

这里计算的是筒体侧壁厚度，不包含封闭端底厚。采购和检查传力杆套筒时，应将内径、外径、壁厚、长度及端部结构分别确认，再与配套杆体和接缝图纸对应。

一、内径、外径与壁厚分别指什么？

套筒内径指内腔的直径，外径指筒体外轮廓的直径，侧壁厚度则是内外表面之间的材料厚度。

在理想的同心圆截面上，外径与内径之差包含两侧壁厚，因此需要除以2，才能得到单侧壁厚。不能把“外径减内径”的结果直接写成一侧的壁厚。

如果清单只写“Φ32套筒”等简称，应结合图纸说明确认数字代表内径还是外径，不能自行推定。即使外径相同，不同内径的套筒也可能具有不同的壁厚和配套条件。

二、用一个假设示例看壁厚换算

以下两组尺寸仅用于说明几何计算，不代表工程统一规格或河北铠铭供货参数。

两组示例的外径相同，但内部通道尺寸不同。仅凭外径，无法确定套筒能否与某一规格的传力杆配套。

在同样的理想截面条件下，也可以进行反向换算：

外径＝内径＋2×侧壁厚度。

内径＝外径－2×侧壁厚度。

使用标称外径和内径进行计算，得到的是按标称尺寸换算的理论值。实际产品仍应按确认的尺寸要求进行测量，不能用公式结果直接代替实物检查。

三、计算壁厚为什么不能代替实测？

实际套筒可能存在截面偏心、局部变形或壁厚不均等情况。此时，外径与内径各取一个读数相减，不能完整反映圆周上不同位置的实际厚度，也不能据此确认最薄处符合要求。

测量时，应根据产品结构和项目技术要求，明确测量位置、量具、方法及记录口径。开口端的测量结果，也不代表筒体内部全长的尺寸都相同。

量具的量程、精度和测量面应适合被测位置。操作时应使用适当、均匀的测力，避免挤压塑料件而影响读数，并遵循量具使用说明。

对于需要核对最小壁厚或壁厚均匀性的产品，应按约定方法保留相应测量结果。不能只记录一个计算值，就省略规定的实测项目。

四、封闭端底厚需要单独确认

部分传力杆套筒采用一端开口、一端封闭的结构。筒体侧壁厚度属于径向尺寸，封闭端底厚属于轴向尺寸，两者不能混写。

“外径减内径再除以2”的公式，不能用于计算封闭端底厚。底部有圆角、独立底盖或其他构造时，还需要按照相应结构图确定测量位置。

通过总长度和内腔深度核对底部尺寸时，应先统一测量基准。如果内部存在缓冲材料，或者测到的是其他台阶位置，所得差值还可能包含其他结构尺寸，不能直接当作底厚。

因此，尺寸图中应分别说明筒体侧壁、封闭端及内部结构要求，避免用一个“壁厚”数值概括全部部位。

五、壁厚变化后怎样核对传力杆配套？

外径保持不变时，增加侧壁厚度会减小内径；内径保持不变时，增加侧壁厚度则会增大外径。因此，壁厚调整需要结合内外径一起确认。

与HPB300传力杆等产品配套时，应核对杆体实际配合段外形及表面处理状态，再按节点要求确认套筒尺寸。套筒内径与杆径之间的配合，以及插入深度、杆端活动空间，是不同方向上的尺寸关系，应分别检查。

壁厚符合要求是产品核对中的一个项目，材料、长度、端部完整性及内部结构也需要对应图纸。不能仅凭套筒外观较厚，就判断整件产品已经满足工程要求。

更多参数可参考传力杆套筒采购参数说明；外观与结构检查，可参阅传力杆套筒质量检查要点。

六、河北铠铭传力杆套筒规格沟通

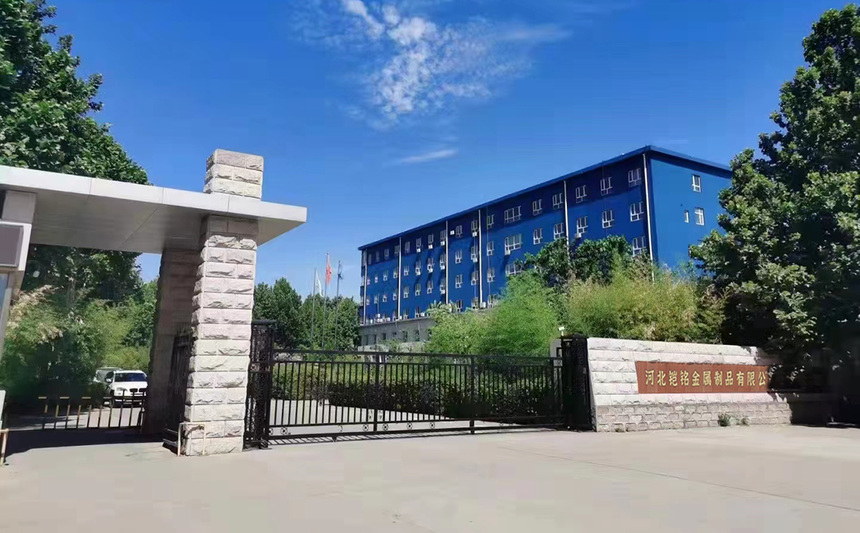

河北铠铭金属制品有限公司位于河北邯郸永年，品牌“冀铠铭”，从事传力杆、传力杆套筒生产加工，支持根据客户图纸、样品及规格要求沟通定制需求。

确认套筒需求时，建议将材质、内径、外径或壁厚、长度、封闭端及缓冲结构写入同一份尺寸资料。数据存在矛盾时，应先明确采用的尺寸与允许偏差，再确认加工安排。具体产品参数、配套范围和检验要求，以双方确认的技术文件及订单为准。
