混凝土路面纵缝为什么通常设置拉杆？传力杆主要用于哪些横向接缝

水泥混凝土路面施工中，经常可以看到接缝位置布置不同类型的钢筋构件。其中，传力杆和拉杆是两种常见的接缝配套构件。

两者外观都是钢筋类产品，但其作用、材质、安装方向以及使用位置并不相同。

简单来说：

拉杆主要用于相邻混凝土板之间的连接和约束；传力杆主要用于相邻混凝土板之间的荷载传递。

因此，在实际施工中不能简单地把拉杆和传力杆互相替代，而应根据接缝类型和设计图纸确定。

一、为什么混凝土路面需要设置纵缝和横缝？

水泥混凝土路面在施工和使用过程中，会受到温度变化、混凝土收缩、车辆荷载以及施工工艺等多方面因素影响。

为了控制混凝土板的开裂位置，同时满足施工分幅和板块变形要求，通常需要设置不同形式的接缝。

按照布置方向，可以大致分为：

纵向接缝和横向接缝。

纵缝通常沿道路行车方向设置，主要用于相邻车道或施工幅之间的连接。

横缝则与道路行车方向大致垂直，可根据工程设计形成缩缝、胀缝或施工缝等不同形式。

由于两种接缝承担的结构任务不同，因此使用的钢筋构件也有所区别。

二、纵缝为什么通常设置拉杆？

混凝土路面纵缝两侧的板块需要保持一定的横向连接能力，避免相邻板块之间出现明显分离。

因此，纵缝位置通常采用拉杆进行连接。

道路拉杆一般采用带肋钢筋，例如HRB400螺纹钢筋。带肋表面可以与混凝土形成较好的握裹作用，使钢筋能够对纵缝两侧的混凝土板产生连接和约束作用。

河北铠铭目前加工的道路拉杆常见直径包括：

Φ14、Φ16、Φ18、Φ20mm。

常见长度包括：

600mm、700mm、800mm、1000mm。

部分工程还会根据设计要求，在拉杆中部一定范围内进行沥青防腐处理，例如中部100mm或200mm范围处理。

具体直径、长度和处理范围，应按照项目设计图纸确定。

需要注意的是，拉杆的主要任务不是跨缝传递车辆荷载，而是保持相邻板块之间的连接关系。

三、传力杆主要用于哪些横向接缝？

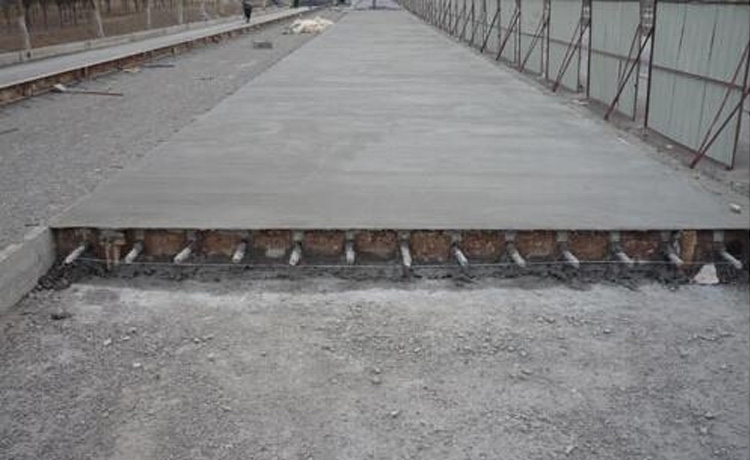

与拉杆不同，传力杆主要设置在需要进行荷载传递的混凝土板接缝位置，特别是在横向接缝构造中较为常见。

车辆经过接缝时，车轮荷载会作用在其中一块混凝土板上。

传力杆横跨接缝设置，可以将部分荷载传递到相邻板块，使接缝两侧的混凝土板共同参与受力。

因此，传力杆的核心作用是：

改善接缝处的传荷能力，减少相邻板块之间过大的竖向位移差。

在道路工程中，根据设计要求，传力杆可用于横向缩缝、胀缝以及部分施工缝等位置。

并不是所有横缝都采用完全相同的构造，因此传力杆的规格、布置方式和端部处理仍应以设计文件为准。

四、为什么传力杆通常采用光圆钢筋？

道路传力杆常采用HPB300热轧光圆钢筋加工。

与带肋拉杆相比，光圆传力杆表面没有明显横肋，更有利于满足接缝构造中的轴向活动要求。

传力杆需要在传递竖向荷载的同时，避免对混凝土板正常的伸缩变形形成过强约束。

因此，传力杆不能简单理解成“把两块混凝土板完全锁死”。

这也是传力杆通常采用光圆钢筋，而纵缝拉杆常采用带肋钢筋的重要区别之一。

五、胀缝传力杆为什么还要配套套筒？

在需要保留明显伸缩活动空间的胀缝位置，传力杆的一端通常需要形成活动端。

这时可根据工程设计配套使用传力杆套筒。

传力杆套筒一般采用一端开口、一端封闭的结构，传力杆从开口端插入套筒内部，封闭端内部保留一定活动空间。

部分套筒在封闭端位置还设置缓冲泡沫。

这种结构的目的，是为传力杆轴向活动预留空间，而不是依靠套筒承担主要荷载。

真正进行板间荷载传递的主体仍然是传力杆。

六、传力杆和拉杆不能只看“长得像不像”

施工现场区分传力杆和拉杆，不能只看它们是不是钢筋。

通常可以从几个方面判断：

传力杆多采用光圆钢筋，拉杆多采用带肋钢筋；

传力杆重点解决接缝传荷问题，拉杆重点解决相邻板块连接问题；

传力杆较多用于横向接缝，拉杆较多用于纵向接缝；

部分胀缝传力杆还需要配置套筒和活动空间，而拉杆通常需要依靠钢筋与混凝土之间的握裹形成连接。

两者的结构逻辑不同，因此实际加工和施工时都应按照图纸分别确认。

七、传力杆安装时需要重点控制什么？

传力杆能否正常发挥作用，不仅与材料和规格有关，也与安装位置有关。

施工过程中通常需要重点控制：

传力杆高度、水平度、间距、方向以及接缝位置。

传力杆应保持基本顺直，并按照设计要求平行排列。

如果出现明显偏斜、位置偏移或高低不一致，可能影响接缝结构的正常工作。

部分工程会使用传力杆支架辅助进行定位，以控制传力杆高度和间距，减少混凝土浇筑过程中发生移位的情况。

因此，传力杆、套筒和支架在很多道路接缝工程中需要结合起来理解。

八、工程采购时应先看图纸，而不是先确定规格

不同道路等级、板厚、接缝形式以及工程设计要求不同，使用的传力杆规格也可能不同。

采购或加工前，应重点确认：

传力杆材质；

传力杆直径；

传力杆长度；

表面处理要求；

设计间距；

接缝类型；

是否需要套筒；

是否配置传力杆支架。

河北铠铭金属制品有限公司在传力杆加工过程中，根据工程图纸、材料表及相关技术要求进行规格确认，并对原材料、长度、直径、表面状态及成品情况进行检查。

结语

混凝土路面中的拉杆和传力杆虽然都设置在接缝附近，但二者承担的功能并不相同。

纵缝通常通过拉杆加强相邻板块之间的连接，而横向接缝中的传力杆主要用于板块之间的荷载传递。

对于胀缝等需要保留活动空间的位置，还需要根据设计要求配置传力杆套筒。

因此，无论是产品加工还是现场施工，都应根据具体接缝形式、设计图纸和技术要求确定相应构造，不能简单用一种钢筋构件代替另一种。
