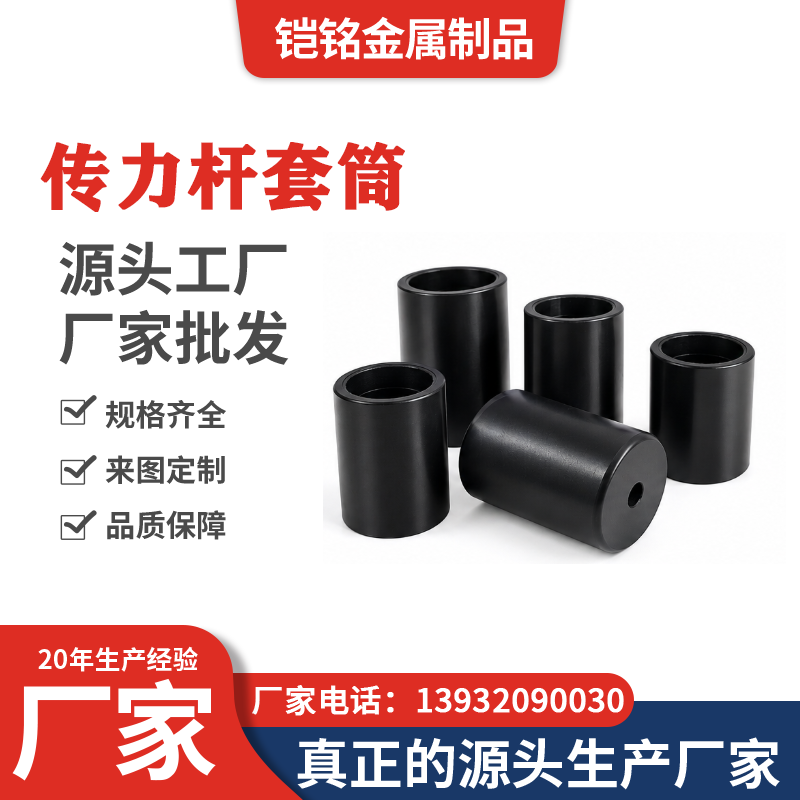

传力杆套筒

传力杆套筒产品介绍

传力杆套筒是水泥混凝土路面接缝结构中与传力杆配套使用的构件，通常设置于传力杆的活动端。其主要作用是在保证传力杆正常发挥荷载传递作用的同时，为相邻混凝土板因温度变化、干缩等因素产生的纵向位移提供必要的活动空间。

在水泥混凝土路面结构中，传力杆通常跨越接缝布置，用于改善相邻板块之间的荷载传递能力。由于混凝土板会随着环境温度变化产生一定程度的伸缩，如果传力杆两端均受到混凝土完全约束，可能影响接缝的正常伸缩。因此，在相应的接缝构造中，需要根据设计要求在传力杆活动端设置套筒，使杆体能够在一定范围内产生轴向位移。

传力杆套筒的尺寸应与所配套传力杆的直径、安装位置以及设计伸缩量相匹配。实际工程中，应根据施工图纸和设计技术要求确定套筒材质、内径、长度及端部结构，不宜脱离具体工程条件单独确定规格。

传力杆套筒的主要作用

传力杆套筒首先承担的是为传力杆活动端提供位移空间。当混凝土板受温度变化影响发生膨胀或收缩时，活动端能够在套筒内部产生一定轴向位移，从而减少因传力杆受到过度约束而产生的不利影响。

与此同时，套筒还能够对传力杆端部形成一定的隔离作用，避免活动端与周围混凝土完全粘结。对于设置缓冲空间的套筒结构，其端部还需要根据设计要求保留相应的活动余量，以满足接缝伸缩需要。

需要说明的是，传力杆套筒本身并不承担主要的荷载传递功能。混凝土板之间的荷载主要通过传力杆完成，套筒的主要功能是配合传力杆形成合理的活动端构造。这一点在产品页面中写清楚，会比简单描述“套筒用于传力”更加专业。

结构与规格要求

传力杆套筒通常由筒体、封闭端以及必要的缓冲结构组成。根据工程设计和使用环境不同，可采用硬聚氯乙烯等材料，也可根据具体工程要求采用相应的金属套筒结构。

套筒内径应与传力杆外径合理配合，既要满足安装要求，又应保证活动端具备必要的轴向活动条件。套筒长度以及内部预留空间应根据接缝设计位移量确定。

在实际加工过程中，应重点控制套筒的内径、长度、端部密封状态以及与传力杆的配合尺寸。对于带缓冲泡沫或其他缓冲材料的结构，还应按照设计要求确定缓冲材料的厚度和设置位置。

安装使用要求

安装传力杆套筒时，应首先确认套筒与传力杆规格是否匹配。套筒通常安装于设计规定的活动端，并应确保内部具有足够的位移空间。

施工过程中，应避免水泥浆大量进入套筒内部，以免影响传力杆活动端的正常移动。同时应注意传力杆的位置、标高以及与接缝方向的关系，避免因传力杆倾斜、偏位或套筒安装不到位而影响接缝结构的正常工作。

具体安装方式、套筒长度及预留伸缩量，应以工程设计文件和相应施工技术要求为依据。

适用范围

传力杆套筒主要应用于设置传力杆的水泥混凝土接缝结构，可根据设计要求用于公路、市政道路、机场道面、工业场坪及其他水泥混凝土铺装工程。

不同工程对传力杆直径、接缝形式以及允许位移量的要求存在差异，因此在确定传力杆套筒规格时，应结合工程图纸、传力杆参数及接缝构造综合确定。
