胀缝传力杆套筒

产品介绍

胀缝传力杆套筒是水泥混凝土路面胀缝结构中与传力杆配套使用的构件，通常设置在传力杆需要自由活动的一端。其主要功能是在不影响传力杆承担荷载传递作用的前提下，为混凝土板因温度变化产生的伸缩变形提供必要的轴向活动条件。

水泥混凝土路面设置胀缝时，相邻板块需要具备一定的伸缩空间。传力杆跨越接缝布置后，如果两端均与混凝土形成完全粘结，会对板块的纵向变形产生约束。因此，按照具体接缝构造要求，可在传力杆活动端设置套筒，使杆端能够在一定范围内产生轴向位移。

主要作用

胀缝传力杆套筒的主要作用是形成传力杆活动端构造。套筒将传力杆端部与周围混凝土进行适当隔离，并通过内部预留空间满足接缝伸缩要求。

需要区分的是，混凝土板之间的荷载传递主要由传力杆承担，套筒本身并不是主要受力构件。套筒与传力杆配合使用，使接缝结构同时具备荷载传递和适应板块伸缩变形的条件。

结构形式

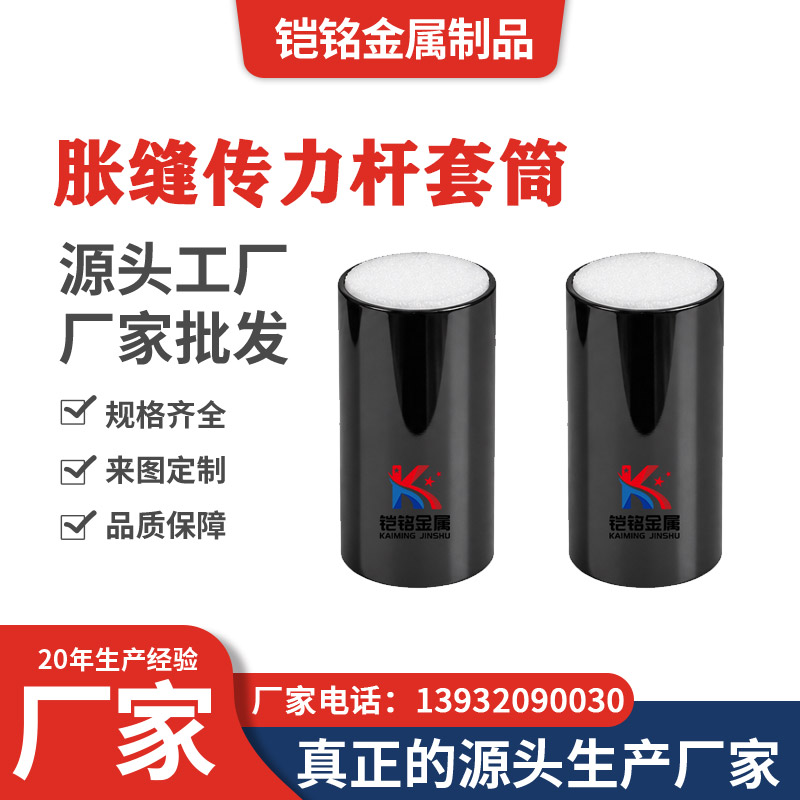

胀缝传力杆套筒通常采用筒状结构，根据工程要求可采用硬聚氯乙烯等材料制作。套筒一端供传力杆插入，另一端采用封闭结构，并根据设计要求设置必要的内部活动空间。

部分胀缝构造会在套筒内部设置缓冲泡沫等材料。缓冲空间的具体尺寸应根据设计位移量确定，不宜将某一固定尺寸作为所有工程的统一标准。

规格选择

套筒规格应与胀缝传力杆相匹配。选型时需要综合确定传力杆直径、套筒内径、套筒长度、内部活动空间以及端部结构。

套筒内径既要满足传力杆安装要求，也应保证活动端能够按照设计要求产生轴向位移。对于有施工图纸的工程，应优先依据设计图纸及相关技术文件确定具体规格。

安装注意事项

安装前应检查传力杆与套筒的配套尺寸，并确认套筒无明显破损或变形。安装后应保证传力杆端部具有设计要求的活动余量，不应将杆端直接顶至套筒封闭端而失去预留空间。

混凝土浇筑过程中还应避免浆体大量进入套筒内部，同时控制传力杆的位置、标高和方向，防止偏位影响接缝正常工作。

应用范围

胀缝传力杆套筒主要应用于设置胀缝传力杆的水泥混凝土铺装结构，可根据工程设计用于公路、市政道路、机场道面、工业场坪及其他混凝土路面工程。

具体套筒材质、规格和内部预留空间应结合传力杆参数、胀缝宽度及工程设计要求确定。
