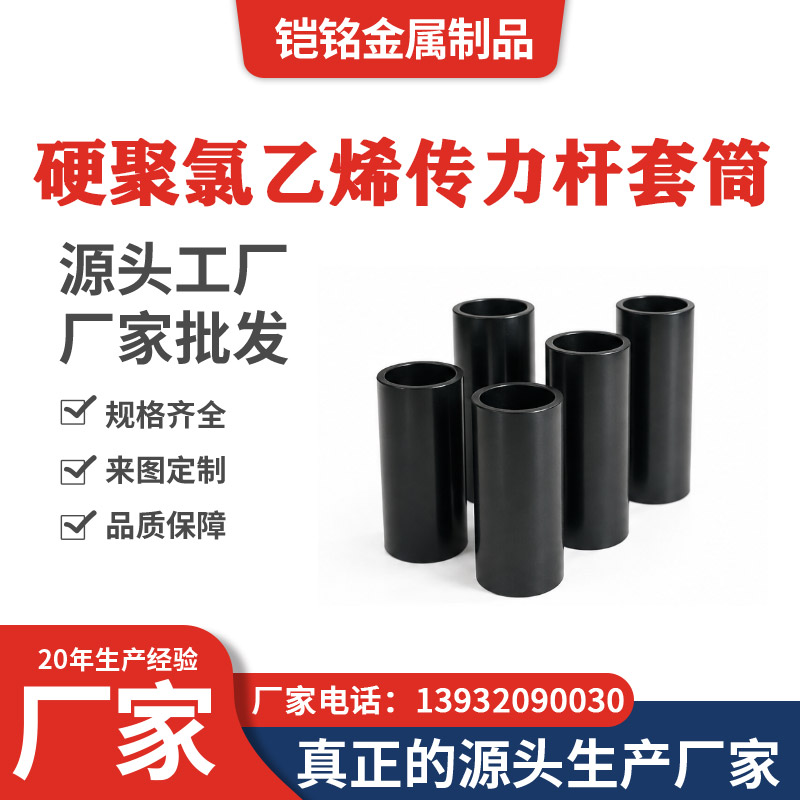

硬聚氯乙烯传力杆套筒

产品介绍

硬聚氯乙烯传力杆套筒是水泥混凝土路面接缝结构中与传力杆配套使用的构件，通常安装在传力杆需要设置活动端的一侧。套筒采用硬聚氯乙烯材料制作，通过与相应规格的传力杆配合，为杆体端部提供必要的轴向活动空间。

水泥混凝土板会受到温度变化、材料收缩等因素影响而产生一定程度的伸缩变形。在相应的接缝构造中，如果传力杆活动端受到周围混凝土完全约束，会影响接缝正常变形。因此，需要按照工程设计要求设置套筒，使传力杆在承担板块间荷载传递作用的同时，能够适应接缝处的轴向位移。

结构与作用

硬聚氯乙烯传力杆套筒通常采用筒状结构，一端与传力杆配合，另一端根据设计要求采用封闭结构并预留相应的活动空间。部分工程还会在套筒内部设置缓冲材料，以满足具体的接缝构造要求。

套筒的主要作用并不是直接承担混凝土板之间的荷载传递，而是对传力杆活动端形成隔离，并为杆体轴向移动提供空间。荷载传递主要由传力杆承担，套筒则配合传力杆共同构成接缝活动端结构。

规格确定

硬聚氯乙烯传力杆套筒的规格应根据所配传力杆直径、接缝形式以及设计位移要求确定。选用时需要重点考虑套筒内径、长度、壁厚、端部结构以及内部预留空间。

套筒内径应与传力杆外径合理配合，既应满足现场安装要求，也应避免因配合不当影响杆体正常轴向活动。对于有明确施工图纸的工程，应以设计图纸及相关技术文件规定的尺寸为依据。

安装要求

安装前应核对传力杆与套筒的配套尺寸，并检查套筒是否存在明显变形、开裂或端部损坏。安装后应保证传力杆活动端具有设计要求的位移空间。

混凝土浇筑过程中，应注意防止水泥浆进入套筒内部并填满预留空间，同时控制传力杆的位置、方向和安装标高。传力杆发生明显倾斜或偏位时，可能对接缝正常开合及荷载传递产生不利影响。

应用范围

硬聚氯乙烯传力杆套筒主要用于水泥混凝土路面的接缝构造，可根据设计要求应用于公路、市政道路、机场道面、工业场坪以及其他采用传力杆结构的混凝土铺装工程。

由于不同工程采用的传力杆直径、板厚、接缝形式和设计位移量存在差异，套筒规格应结合实际工程设计条件确定，不宜仅依据单一通用尺寸选用。
