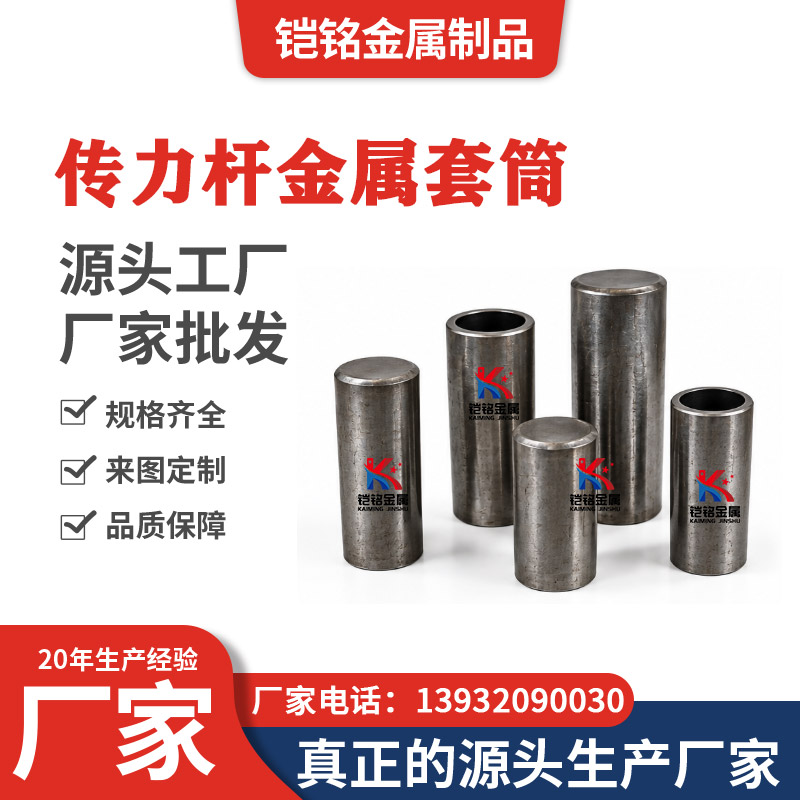

传力杆金属套筒

产品介绍

传力杆金属套筒是道路、桥梁及其他混凝土结构接缝中与传力杆配套使用的金属构件。根据具体接缝构造要求，金属套筒可设置于传力杆活动端，为传力杆提供必要的轴向活动空间，使传力杆在实现相邻混凝土结构荷载传递的同时，能够适应接缝处的伸缩变形。

与硬聚氯乙烯传力杆套筒相比，金属套筒采用钢材加工，其结构尺寸、壁厚、端部形式以及表面处理方式通常需要结合工程图纸和实际使用环境确定。因此，在产品选型过程中，应以传力杆规格及设计文件为主要依据。

结构形式

传力杆金属套筒通常由金属筒体及端部结构组成。根据工程设计不同，可采用钢管加工、钢板成型或其他金属加工方式制作。

套筒内径应与所配传力杆外径合理匹配，同时保证传力杆活动端具备设计要求的轴向移动条件。套筒长度、壁厚以及封闭端结构应结合接缝构造、传力杆尺寸和预留位移要求确定。

对于有防腐要求的工程，还应按照设计文件确定相应的表面处理方式。

主要作用

传力杆金属套筒的主要作用是形成传力杆活动端构造，使杆端与周围混凝土之间保持必要的活动条件。

在混凝土板发生温度伸缩或其他轴向变形时，传力杆活动端能够在套筒允许的范围内产生相对位移，从而减少因杆端受到完全约束而对接缝正常变形造成的不利影响。

需要注意的是，套筒主要承担隔离和预留活动空间的构造作用，相邻板块之间的主要荷载传递仍由传力杆完成。

加工与规格要求

传力杆金属套筒属于具有较强工程定制属性的配套构件。在确定规格时，应重点明确传力杆直径、套筒内径、套筒长度、壁厚、端部形式、预留活动空间以及表面处理要求。

对于具有明确设计图纸的项目，应按照施工图纸进行加工。不能仅依据“传力杆套筒”这一产品名称确定统一尺寸，以避免套筒与传力杆之间出现配合不当。

安装注意事项

安装前应检查套筒尺寸是否与传力杆相匹配，并确认筒体及端部不存在影响使用的明显变形。

套筒安装后，应确保传力杆活动端具有设计要求的轴向移动空间。混凝土施工过程中，还应采取相应措施避免浆体进入套筒内部并填满预留空间。

传力杆的位置、方向及标高同样应按照工程设计和施工要求控制，避免因偏位影响接缝结构正常工作。

应用范围

传力杆金属套筒可根据设计要求应用于道路、桥梁、工业场坪及其他设置传力杆的混凝土接缝工程。

具体材质、尺寸、壁厚、端部构造和表面处理方式，应结合工程环境、传力杆规格及设计文件综合确定。
