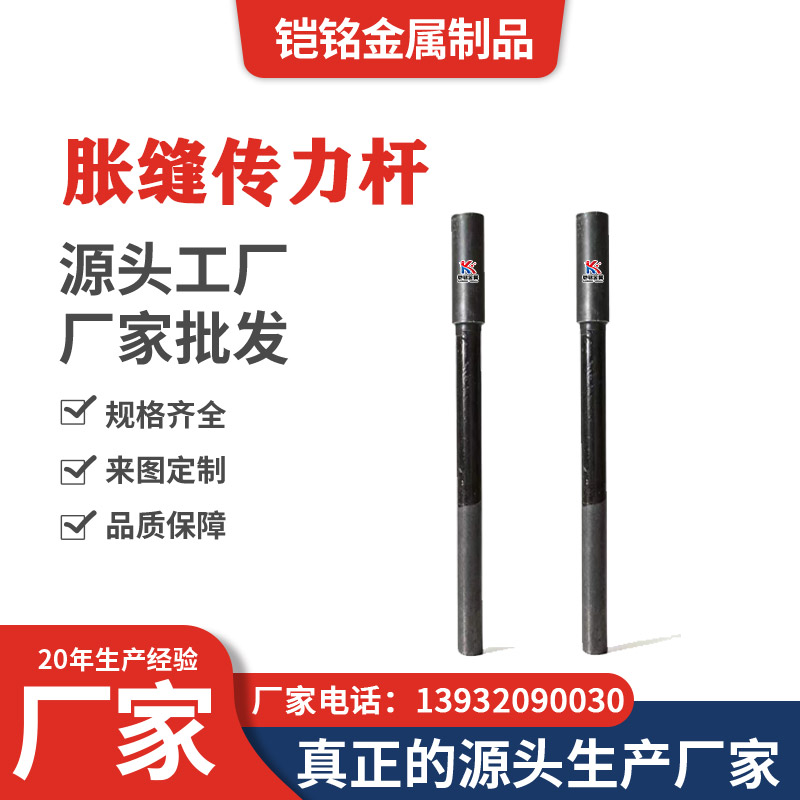

胀缝传力杆

产品介绍

胀缝传力杆是设置在水泥混凝土路面胀缝位置的一类接缝传力构件，主要用于在相邻混凝土板之间传递部分车辆荷载，同时保证胀缝能够按照工程设计产生相应的伸缩位移。

产品通常采用光圆钢筋或圆钢加工成直杆结构，并按照一定间距设置于接缝两侧混凝土板之间。

与普通接缝传力杆相比，胀缝传力杆的重要结构特点是：其中一端通常需要设置活动构造，使混凝土板在温度变化等作用下发生伸缩时，传力杆能够在设计范围内产生相对位移。

因此，胀缝传力杆通常需要与传力杆套筒配套使用。

主要作用

胀缝传力杆主要承担两个方面的作用：

一是传递胀缝两侧混凝土板之间的荷载；二是在保持传力功能的同时，为接缝伸缩提供必要的活动条件。

当车辆荷载作用于接缝一侧时，传力杆可将部分荷载传递到相邻板体，从而改善接缝处两侧混凝土板的共同受力状态。

与此同时，胀缝本身需要适应混凝土板因温度变化产生的伸缩，因此不能将传力杆两端都完全约束在混凝土内部。

光圆杆体结构

胀缝传力杆通常采用光圆直杆结构。

光圆表面没有明显横肋，更适合用于需要一定相对滑动条件的接缝构造。

加工过程中应重点控制：

杆体直径、总长度、直线度、端部状态及表面处理范围。

杆体应保持基本顺直，避免明显弯曲影响套筒安装和接缝正常位移。

产品材质

胀缝传力杆的具体材质应依据工程设计文件确定。

根据项目要求，可以采用HPB300光圆钢筋、Q235B圆钢或其他符合设计要求的材料。

如果施工图纸已经明确钢材牌号，应按照设计要求进行加工，不宜自行替换。

对于有材质证明或检测资料要求的工程，应按照项目技术文件执行。

活动端结构

活动端是胀缝传力杆区别于普通固定连接构件的重要结构之一。

传力杆一端可根据工程设计安装套筒，使该端在混凝土板发生伸缩时具有相应的移动空间。

常见配套产品包括：

硬聚氯乙烯传力杆套筒、带缓冲泡沫传力杆套筒、胀缝传力杆套筒及传力杆金属套筒。

具体采用哪种套筒，应结合接缝设计和工程施工要求确定。

套筒预留空间

胀缝位置设置传力杆套筒的主要目的之一，是为活动端提供相应位移空间。

部分套筒内部可根据工程要求设置缓冲材料或预留空腔，使传力杆端部不会直接顶紧套筒底部。

预留空间大小不应采用统一固定值，应根据工程施工图纸和胀缝设计确定。

如果项目采用带缓冲泡沫套筒，也应按照设计明确泡沫长度和套筒总长度。

沥青防腐处理

胀缝传力杆可根据工程要求对指定部位进行沥青防腐处理。

沥青处理既属于表面防护措施，同时具体处理区域还应与接缝构造设计相协调。

加工时应明确：

防腐位置、防腐长度以及是否与套筒配套。

不同工程可能采用不同处理范围，因此不建议在产品页面统一写成固定长度。

与胀缝传力杆支架配套

胀缝传力杆可根据施工方案与胀缝传力杆支架配套使用。

支架主要用于控制传力杆的：

安装高度、杆体间距、水平位置及排列方向。

传力杆应尽量保持平行，并按照施工图要求与接缝保持正确位置关系。

使用支架定位，可减少混凝土浇筑和振捣过程中杆体发生明显位移。

与普通道路传力杆的区别

普通道路传力杆主要强调混凝土接缝处的荷载传递。

胀缝传力杆除了承担荷载传递作用外，还需要重点考虑：

接缝伸缩、活动端设置、套筒配置以及端部预留空间。

因此，两者虽然杆体外观可能相似，但在实际工程中的节点构造和配套方式并不完全相同。

具体应以接缝类型和施工图纸为准。

规格确认

加工胀缝传力杆前，建议明确：

材质、杆体直径、总长度、防腐处理方式、防腐范围、活动端位置、套筒材质、套筒长度、缓冲结构以及是否配套支架。

例如只提供：

Φ32胀缝传力杆

通常还不能完整确定成品。

更完整的加工信息可表达为：

材质 + Φ直径 × 长度 + 沥青处理范围 + 活动端套筒形式 + 预留空间要求。

有施工图纸或胀缝节点详图时，应优先按照图纸加工。

加工流程

胀缝传力杆常见加工流程包括：

原材料确认 → 定尺下料 → 端部处理 → 杆体直线度检查 → 沥青防腐处理 → 套筒配套 → 尺寸检查 → 成品包装。

如工程要求与传力杆支架成套使用，还可按照施工规格进行支架配套。

产品检查

胀缝传力杆成品可重点检查：

材质、杆径、长度、直线度、端部状态、防腐范围及套筒装配情况。

带套筒的产品还应确认：

套筒内径与杆体匹配、活动端能够正常装配、预留空间符合设计要求。

有专项工程检验要求时，应按照项目技术文件执行。

安装注意事项

胀缝传力杆安装时，应按照施工图纸控制：

安装位置、杆间距、标高、水平度以及与胀缝方向的关系。

尤其需要注意活动端套筒的安装方向，不应将活动端和固定端装反。

传力杆应尽量保持水平、平行和顺直，避免明显倾斜或错位影响接缝伸缩。

混凝土浇筑过程中，应采取固定措施，减少振捣导致杆体或套筒位置发生变化。

套筒内部预留空间也不应被混凝土浆体或其他杂物填满，以免影响活动端正常位移。

具体安装尺寸和允许偏差，应按照项目施工图纸及技术要求执行。

应用范围

胀缝传力杆主要可用于：

水泥混凝土公路、市政道路、厂区道路、机场场坪、物流场地、工业道路及其他设置胀缝的混凝土板工程。

具体杆径、长度、间距、材质、套筒形式以及表面处理，应根据实际工程设计确定。
