横缝传力杆

产品介绍

横缝传力杆是设置在水泥混凝土路面横向接缝位置的一类传力构件，主要用于将接缝一侧混凝土板所承受的部分车辆荷载传递至相邻板体。

道路横向接缝通常与行车方向基本垂直，根据工程设计可包括缩缝、施工缝、胀缝等不同形式。不同横缝的构造要求并不完全相同，因此传力杆的杆径、长度、表面处理及活动端结构需要结合具体节点图确定。

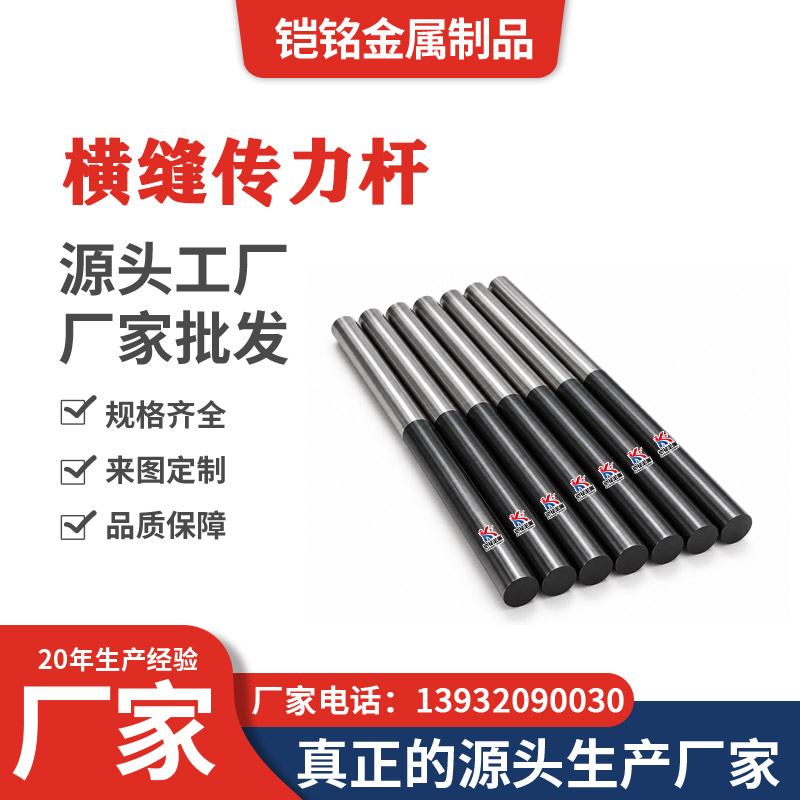

横缝传力杆通常采用光圆直杆结构，并按照设计要求等间距布置。

主要作用

横缝传力杆的核心作用是：

在横向接缝两侧混凝土板之间传递荷载。

当车辆轮载接近接缝位置时，传力杆可将部分作用传递至相邻板体，使接缝两侧混凝土板形成一定的共同受力状态。

合理设置传力杆有助于改善接缝部位的受力条件，并协助控制接缝两侧板体之间的相对高差。

横缝传力杆并不是用于将两块混凝土板完全锁紧，因此其构造还应满足接缝位移和温度变形要求。

与纵缝拉杆的区别

横缝传力杆和纵缝拉杆属于不同功能的道路接缝构件。

横缝传力杆主要承担接缝两侧的荷载传递功能，通常采用光圆钢筋或圆钢。

纵缝拉杆主要用于保持相邻混凝土板之间的横向连接，通常采用带肋钢筋。

因此，两者在材料形式、受力功能和设置位置上均存在明显区别，不应相互替代。

光圆杆体结构

横缝传力杆一般采用光圆直杆结构。

光圆表面有利于满足横向接缝构造中的传力与相对位移要求。

加工时应重点控制：

杆体直径、总长度、直线度、端部状态以及表面处理区域。

成品杆体应保持基本顺直，避免明显弯曲影响安装定位和接缝正常工作。

产品材质

横缝传力杆可根据工程设计采用HPB300光圆钢筋、Q235B圆钢或其他规定材料。

具体采用何种材质，应以道路施工图纸及技术文件为依据。

如果工程已经明确钢材牌号，不建议自行更换。

对于要求提供材质证明、检测报告或相关技术资料的项目，应按照项目文件执行。

横缝类型与传力杆配置

不同类型横缝，对传力杆的构造要求可能不同。

缩缝

主要用于控制混凝土板因收缩产生的裂缝位置。是否设置传力杆以及具体构造，应根据道路设计要求确定。

施工缝

通常出现在混凝土施工中断位置。传力杆的布置方式、间距及结构应按照施工缝节点图执行。

胀缝

除传递荷载外，还需要为混凝土板伸缩预留空间，因此通常更需要关注活动端、套筒及预留位移。

不同横缝不建议统一采用完全相同的传力杆配置。

表面处理

横缝传力杆可根据工程要求进行沥青防腐、隔离处理或其他规定的表面处理。

具体需要处理的部位、长度及方式，应根据横缝类型和施工图纸确定。

不同工程对固定端与活动端的构造要求可能不同，因此不建议将某一固定防腐长度作为所有横缝传力杆的统一参数。

活动端与套筒

对于需要保证接缝伸缩位移的横缝，可根据设计在传力杆一端设置活动构造。

常见配套包括：

传力杆套筒、硬聚氯乙烯套筒、带缓冲泡沫套筒及金属套筒。

套筒主要用于为活动端提供相应位移空间。

是否使用套筒以及具体套筒形式，应根据横缝节点设计确定，并不是所有横缝传力杆都必须采用同一种套筒。

与传力杆支架配套

横缝传力杆在施工过程中可根据施工方案与传力杆支架配套使用。

支架主要用于控制：

传力杆间距、安装高度、水平位置及排列方向。

通过支架定位，可以减少混凝土浇筑和振捣过程中传力杆发生明显偏移、倾斜或错位。

对于成组布置的横缝传力杆，应重点保证杆体之间基本平行，并符合设计位置。

规格确认

横缝传力杆加工前建议明确：

材质、杆体直径、总长度、杆间距、横缝类型、表面处理方式、处理范围、是否配置活动端套筒以及是否配套支架。

例如仅提供：

Φ32横缝传力杆

通常不足以完整确定成品。

更完整的信息建议表达为：

材质 + Φ直径 × 长度 + 横缝类型 + 表面处理范围 + 套筒配置。

如果已有道路横缝结构图，应优先依据图纸加工。

加工流程

横缝传力杆常见加工流程包括：

原材料确认 → 定尺下料 → 端部处理 → 杆体直线度检查 → 表面处理 → 套筒配套（如有） → 尺寸检查 → 包装。

如果工程要求与传力杆支架成套供应，可根据设计间距和施工规格进行配套。

产品检查

横缝传力杆加工完成后，可重点检查：

材质、杆径、长度、杆体直线度、端部状态及表面处理范围。

对于带套筒产品，还应检查：

套筒与杆体规格是否匹配、安装是否顺畅以及预留空间是否符合设计要求。

有专项检测要求时，应按照项目技术文件执行。

安装注意事项

横缝传力杆施工时，应按照节点图控制：

安装位置、杆间距、安装高度、水平度以及与横缝方向的关系。

杆体应尽量保持平行，并避免明显倾斜。

混凝土浇筑过程中应采取相应定位措施，减少振捣造成杆体位置变化。

对于有活动端或套筒的横缝，还应特别检查活动端方向和预留空间，避免套筒安装错误影响接缝正常位移。

具体安装精度及允许偏差应根据工程施工图纸和技术文件执行。

应用范围

横缝传力杆主要用于：

水泥混凝土公路、市政道路、厂区道路、机场场坪、物流场地、工业道路及其他设置横向接缝的混凝土板工程。

具体杆径、长度、间距、材质、表面处理和活动端结构，应根据实际横缝设计确定。
