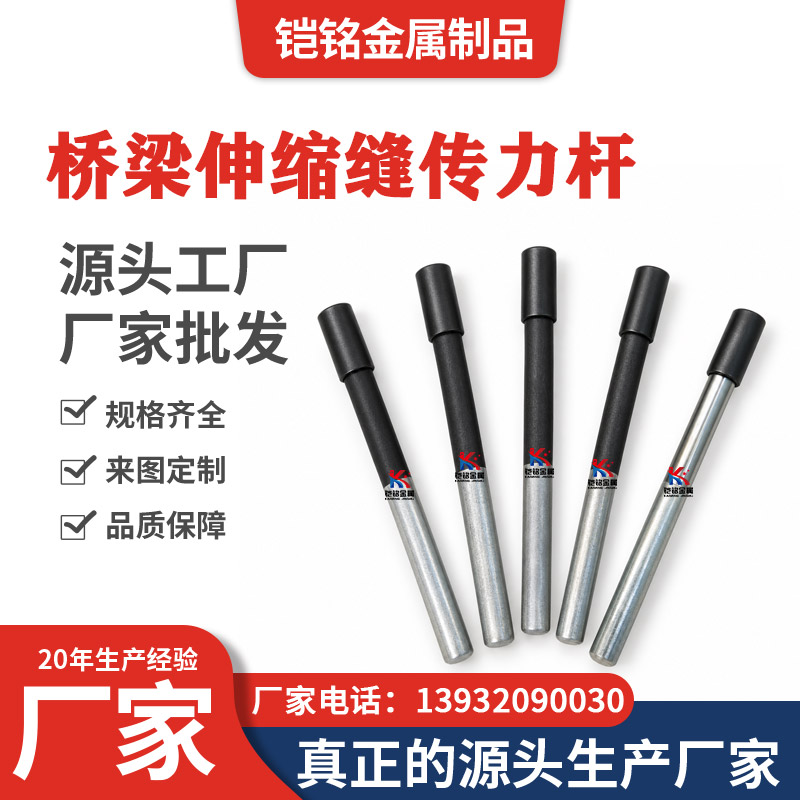

桥梁伸缩缝传力杆

产品介绍

桥梁伸缩缝传力杆是一类设置在桥梁混凝土接缝或伸缩构造位置的钢制传力构件。

产品通常横跨相邻混凝土结构布置，通过钢制杆体在接缝两侧之间传递部分荷载，同时根据桥梁结构设计，为温度变化、混凝土收缩以及桥梁结构变形产生的相对位移保留相应活动条件。

桥梁伸缩缝传力杆通常属于工程定制类产品，其杆体直径、长度、材质、固定端与活动端结构均应按照具体桥梁节点图进行加工。

主要作用

桥梁伸缩缝传力杆的主要作用包括：

传递接缝两侧部分荷载、改善局部受力状态、协调相邻混凝土构件之间的变形，并在设计允许范围内满足接缝位移要求。

传力杆的作用并不是将伸缩缝完全固定。

对于需要产生相对位移的桥梁接缝，一端或指定杆段通常需要根据设计形成活动条件。

因此，桥梁伸缩缝传力杆应同时考虑：

传力功能 + 活动条件。

杆体结构

桥梁伸缩缝传力杆可根据设计采用光圆实心钢杆结构。

光圆杆体表面没有明显横肋，更适合用于需要传力并兼顾轴向相对位移的节点。

加工时应重点控制：

杆体直径、总长度、直线度、端部尺寸及各功能段的位置。

对于特殊桥梁节点，也可根据施工图加工其他指定结构。

产品材质

桥梁伸缩缝传力杆材质不建议在网站页面统一固定。

不同桥梁项目可能根据受力等级、结构形式、防腐环境和设计要求采用不同钢材。

加工前应确认：

钢材牌号、杆径、长度、力学性能及材料质量证明要求。

如果项目图纸明确规定Q235B、45号钢或其他材料，应严格按照设计文件执行。

固定端

固定端主要用于与一侧混凝土结构形成稳定连接，使传力杆能够承担相应的荷载传递作用。

固定端具体长度及表面状态，应以节点图为准。

不同项目可能采用不同锚固方式，因此不建议将某一种固定端长度作为所有桥梁传力杆的统一规格。

活动端

对于需要满足桥梁伸缩变形的节点，传力杆通常需要设置活动端。

活动端主要用于减少杆体轴向移动时受到的约束，使接缝能够按照设计产生相应位移。

根据工程设计，活动端可采用：

套筒、无粘结护套、润滑处理、隔离层或其他结构。

具体形式应按照桥梁节点图确定。

端部套筒

桥梁伸缩缝传力杆可根据设计配套活动端套筒。

套筒的主要作用是为杆端提供相应活动空间。

加工时应确认：

套筒材质、套筒内径、长度、封闭端结构以及内部预留空间。

如果套筒内部设计有缓冲泡沫或其他可压缩材料，还应按照图纸确认相应长度和位置。

防腐处理

桥梁工程长期处于户外环境，部分结构还可能受到雨水、湿气、融雪盐或其他腐蚀因素影响，因此传力杆可根据项目要求采用相应防腐处理。

常见处理方式可包括：

沥青防腐、环氧涂层、热镀锌或其他专项防腐方式。

需要注意，不同杆段可能采用不同处理方式。

例如固定段、活动段和外露部分的防腐要求可能不完全一致，应按照设计文件分别加工。

表面隔离与滑动结构

桥梁伸缩构造需要保证一定的相对位移能力。

因此，活动段可根据工程要求进行：

涂覆隔离材料、设置护套、润滑处理或其他降低粘结的措施。

其作用是减少杆体与混凝土之间的轴向粘结约束。

不能简单理解为“整根杆都不与混凝土连接”，实际固定段与活动段承担不同功能。

与普通道路传力杆的区别

普通道路传力杆主要用于水泥混凝土路面接缝。

桥梁伸缩缝传力杆则更强调：

桥梁结构变形、伸缩位移、节点防腐、固定端与活动端结构以及桥梁专项设计要求。

因此，即使两种产品外观可能相似，也不建议直接使用相同参数。

桥梁工程应优先按照桥梁施工图及专项技术文件加工。

与桥梁伸缩缝装置的区别

这一点建议您在详情页保留，防止客户误解。

桥梁伸缩缝传力杆属于钢制传力构件，主要设置于混凝土接缝结构内部。

桥梁伸缩缝装置则属于桥面伸缩系统中的成套结构产品。

两者不是同一种产品。

您现在这一页只做“桥梁伸缩缝传力杆”，SEO中也不要再使用“桥梁伸缩缝装置”作为核心关键词。

规格确认

加工桥梁伸缩缝传力杆前，建议确认：

桥梁项目名称、钢材牌号、杆体直径、总长度、固定段长度、活动段长度、表面处理、套筒材质、套筒长度、缓冲结构以及产品数量。

推荐规格表达方式：

材质 + Φ直径 × 总长度 + 固定段 + 活动段 + 防腐处理 + 套筒形式

如果项目已经提供节点详图，应直接按照施工图加工。

加工流程

常见加工流程可写为：

图纸确认 → 原材料确认 → 定尺下料 → 端面处理 → 直线度检查 → 固定段处理 → 活动段处理 → 防腐处理 → 护套或套筒安装 → 成品尺寸检查 → 包装。

如项目有专项检验要求，应按照工程技术文件增加相应检查工序。

产品检查

成品可重点检查：

材质、杆径、总长度、直线度、固定段长度、活动段长度、防腐范围、套筒尺寸及装配状态。

对于带套筒或护套的产品，还应检查：

套筒是否与杆径匹配、护套是否完整、活动空间是否符合设计要求。

工程要求提供材质证明或检测资料时，应按照项目文件执行。

安装注意事项

桥梁伸缩缝传力杆安装时，应严格按照接缝节点图控制：

传力杆位置、间距、标高、水平度、固定端方向及活动端方向。

安装过程中应避免：

活动端装反、套筒移位、杆体倾斜以及预留活动空间被混凝土浆体堵塞。

混凝土浇筑前应进行复核和固定，浇筑及振捣过程中减少传力杆发生明显位移。

具体安装允许偏差应按照桥梁施工技术要求执行。

应用范围

桥梁伸缩缝传力杆可根据工程设计应用于：

公路桥梁、市政桥梁、高架桥、桥面混凝土结构、桥梁接缝、桥头及其他需要进行荷载传递和伸缩协调的混凝土结构节点。

具体规格、材质、固定端、活动端、防腐及套筒结构，应以实际桥梁工程设计图纸为准。
