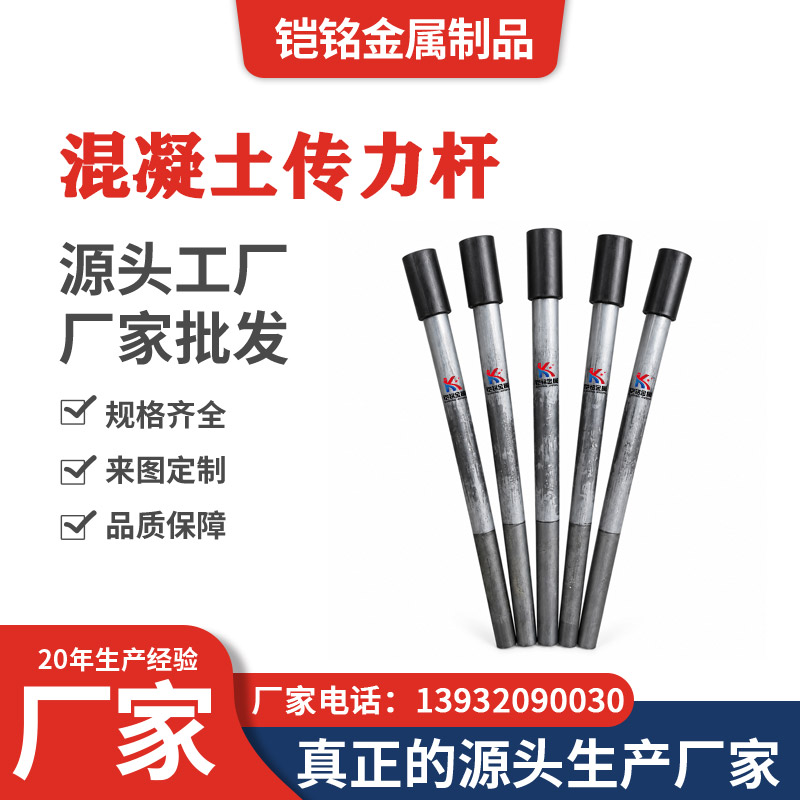

混凝土传力杆

产品介绍

混凝土传力杆是设置于相邻混凝土板接缝位置的一类钢制传力构件，主要用于将接缝一侧混凝土板所承受的部分荷载传递至另一侧板体。

产品通常采用光圆钢筋或圆钢加工成直杆形式，并根据工程设计按照规定的间距、高度和方向布置在混凝土板接缝位置。

混凝土传力杆不仅可用于水泥混凝土道路，也可根据设计应用于工业地坪、厂区场坪、机场场坪、物流场地以及其他大面积混凝土板工程。

主要作用

混凝土传力杆的核心作用是：

在相邻混凝土板之间传递部分荷载，使接缝两侧板体形成较好的共同受力状态。

当车辆、设备或其他荷载作用于接缝附近时，传力杆可将部分作用传递到相邻板体，从而改善混凝土板边缘区域的受力情况。

其主要功能包括：

荷载传递、改善板边受力、协助控制接缝两侧相对高差。

传力杆并不是将两块混凝土板完全锁紧，因此具体节点还应满足温度变化、收缩及接缝位移的设计要求。

光圆杆体结构

混凝土传力杆通常采用光圆直杆结构。

与带肋钢筋相比，光圆杆体表面没有明显横肋，更适合用于需要在承担传力作用的同时兼顾一定相对位移的接缝构造。

加工时应重点控制：

杆体直径、总长度、直线度、端部状态及表面处理范围。

杆体应保持基本顺直，避免明显弯曲对现场安装及接缝正常工作产生影响。

产品材质

混凝土传力杆的具体材质应根据工程设计确定。

根据不同项目，可采用：

HPB300热轧光圆钢筋、Q235B圆钢或其他工程指定材料。

如果施工图纸已经明确钢材牌号，应按照设计要求选材。

对于要求提供材质证明、质量证明书或相关检测资料的项目，应按照项目技术文件执行。

表面处理

混凝土传力杆可根据使用环境和接缝结构采用不同表面处理方式。

常见方式包括：

沥青防腐处理、环氧涂层处理或其他设计规定的防腐与隔离处理。

具体处理位置及范围应按照工程图纸确定。

例如，不同接缝类型对固定段、活动段及表面隔离范围的要求可能不同，因此不建议将某一种固定处理长度作为所有产品的统一参数。

活动端及套筒

对于需要设置活动端的混凝土接缝，可根据设计在传力杆端部配置套筒。

可配套：

硬聚氯乙烯传力杆套筒、带缓冲泡沫传力杆套筒、金属套筒或其他工程指定套筒。

套筒主要用于为传力杆活动端提供相应的位移和预留空间。

是否设置套筒，以及具体使用哪种套筒，应根据胀缝、施工缝等不同接缝构造确定。

与传力杆支架配套

混凝土传力杆可根据施工方案与传力杆支架配套使用。

传力杆支架主要用于控制：

杆体安装高度、杆间距、排列方向以及水平位置。

对于成组布置的传力杆，通过支架进行定位，有利于减少混凝土浇筑和振捣过程中杆体发生明显偏移、倾斜或错位。

具体支架形式和间距应与传力杆施工图保持一致。

混凝土传力杆与拉杆的区别

混凝土传力杆与混凝土路面拉杆虽然都属于接缝用钢制构件，但两者功能不同。

混凝土传力杆主要用于接缝两侧的荷载传递，通常采用光圆钢筋或圆钢。

混凝土拉杆主要用于保持相邻混凝土板之间的连接，常采用带肋钢筋。

因此，两者在材质形式、设置位置和主要受力功能方面均存在区别，不应混用。

规格确认

加工混凝土传力杆前，建议明确：

材质、杆体直径、总长度、使用接缝类型、表面处理方式、处理范围、套筒形式、是否配套支架以及产品数量。

例如仅提供：

Φ32混凝土传力杆

通常还不能完整确定最终产品。

比较完整的规格表达可采用：

材质 + Φ直径 × 长度 + 表面处理范围 + 套筒配置 + 支架要求。

有接缝结构图时，应优先按照工程图纸确认。

加工流程

混凝土传力杆常见加工流程包括：

原材料确认 → 定尺下料 → 端部处理 → 杆体直线度检查 → 表面处理 → 套筒配套（如有） → 成品尺寸检查 → 包装。

如项目要求环氧涂层、无粘结护套或其他特殊处理，可根据技术文件调整相应加工工序。

产品检查

成品可重点检查：

材质、杆径、长度、杆体直线度、端面状态及表面处理范围。

对于带套筒产品，还应检查：

套筒规格是否与杆体匹配、安装是否正常以及内部预留空间是否符合设计要求。

如果工程对产品尺寸或材料性能有专项检测要求，应按照项目技术文件执行。

安装注意事项

混凝土传力杆安装时，应根据施工图纸控制：

杆体中心位置、安装高度、杆间距、水平度以及与接缝方向的关系。

成组传力杆应尽量保持：

顺直、平行、等间距。

混凝土浇筑过程中，应做好定位固定，减少振捣导致杆体发生位移。

如设置活动端套筒，还应检查套筒方向是否正确，避免套筒内部被水泥浆或杂物堵塞而影响正常位移。

具体安装尺寸和施工允许偏差应以项目施工图纸及技术文件为准。

应用范围

混凝土传力杆可根据工程设计应用于：

水泥混凝土道路、市政道路、工业地坪、厂区道路、物流场坪、机场场坪、停车场、港口场地及其他混凝土板接缝工程。

具体杆径、长度、间距、材质、表面处理及配套构件，应根据实际工程设计确定。
