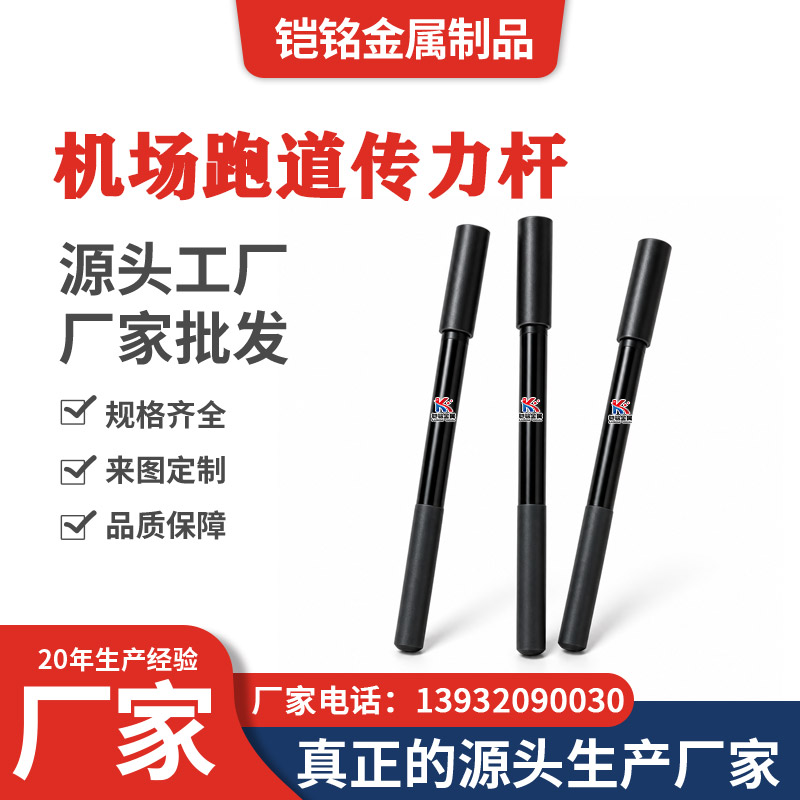

机场跑道传力杆
产品介绍机场跑道传力杆是设置在机场水泥混凝土道面接缝位置的一类钢制传力构件,主要用于相邻混凝土面板之间传递飞机轮载产生的部分作用,使接缝两侧混凝土板保持较好的共同受力状态。 机场道面直接承受飞机起落架荷载,对结构承载、平整度、耐久性及接缝工作状态要求较高,因此传力杆的杆体尺寸、安装位置、间距及施工精度均应按照机场道面结构设计执行。 现行MH/T 5004—2025中,对水泥混凝土机场道面的接缝构造进行了专门规定,横向施工缝宜采用平缝加传力杆型,横向接缝传力杆也应按照规范相应条款布置。 主要作用机场跑道传力杆主要用于: 传递接缝两侧飞机轮载、改善混凝土板边受力状态、提高相邻板之间的荷载协调能力,并协助控制接缝处板块相对变形。 飞机主起落架作用于接缝附近时,传力杆可以将部分作用传递至相邻面板,使两块混凝土板共同承担相应荷载。 因此,机场传力杆的核心功能仍然是: “传力”,而不是把接缝两侧混凝土完全锁死。 对于需要伸缩或滑移的接缝,还应通过相应活动端或隔离结构满足设计要求。 机场跑道接缝应用机场水泥混凝土道面由多个混凝土板块组成,不同位置根据结构设计设置纵向接缝、横向缩缝、施工缝及其他接缝。 传力杆可根据工程设计应用于相应接缝结构。 MH/T 5004—2025明确指出,浇筑水泥混凝土面层中断形成横向施工缝时,其位置应设于横向缩缝处,并宜采用 平缝加传力杆型。 因此,机场跑道传力杆需要结合具体接缝节点设计,不能仅凭“机场传力杆”名称确定产品规格。 光圆杆体结构机场跑道传力杆通常采用实心光圆钢杆结构。 采用光圆表面,是为了满足传力杆在承担横向剪切传力作用的同时,根据接缝结构允许相应轴向相对位移。 产品加工时应重点控制: 杆体直径、总长度、直线度、圆度、端面状态及表面处理范围。 杆体应保持基本顺直。 如果产品出现明显弯曲或端面严重变形,可能影响施工定位及传力杆正常工作。 产品材质机场跑道传力杆具体材质应按照机场工程施工图纸和项目技术规格书确定。 不同机场、不同道面结构可能采用不同钢材要求。 加工前应明确: 钢材牌号、力学性能、杆径、产品长度及质量证明文件要求。 如果项目图纸指定具体材料,应严格按照工程设计执行。 网站产品页不建议自行统一规定所有机场传力杆均采用HPB300、Q235B或其他某一种钢材。 杆径与长度机场跑道传力杆规格应结合: 飞机荷载、混凝土面板厚度、接缝类型、道面结构及工程设计要求 确定。 因此网站后台参数建议填写: 杆径:按设计要求 如果您实际长期加工某几种规格,可以在“可加工规格”区域单独列出,但不要写成机场工程强制统一尺寸。 表面处理机场跑道传力杆可根据工程设计采用不同表面处理方式,例如: 防锈处理、防腐处理、隔离处理、环氧涂层或其他项目指定处理方式。 具体处理区域也可能根据固定段和活动段进行区分。 例如部分杆段主要承担锚固作用,另一部分需要满足一定滑动条件,因此不能简单将整根传力杆采用统一处理方式。 防腐要求机场道面属于长期使用的永久性工程,传力杆埋设于混凝土内部,因此产品耐久性十分重要。 如果机场所在地存在较强潮湿、盐分、除冰液等环境因素,项目可能对传力杆提出更高的防腐要求。 具体采用: 环氧涂层、防腐层或其他防护工艺 应以工程技术文件为准。 网站页面不要统一承诺某一种防腐等级。 活动端结构部分机场混凝土接缝需要允许面板在温度变化和收缩作用下产生相应位移。 这种情况下,传力杆一端可根据设计形成活动结构。 常见方式包括: 端部套筒、隔离层、无粘结处理或其他滑动结构。 活动端主要用于降低杆体轴向移动时受到的约束。 具体结构应依据机场道面接缝节点图确定。 传力杆套筒如果机场工程设计要求活动端配置套筒,应进一步确认: 套筒材质、内径、长度、封闭端形式以及内部预留空间。 套筒需要与传力杆杆径匹配,并保证相应活动空间。 如果设计要求内部设置缓冲材料,应按照工程图纸确认相应结构,不宜采用通用固定参数。 与传力杆支架配套机场跑道传力杆可以根据施工工艺与传力杆支架配套。 传力杆支架主要用于控制: 安装高度、杆间距、水平位置以及排列方向。 机场道面对施工精度要求较高,成组传力杆如果出现明显倾斜或位置偏移,会影响接缝实际工作状态。 因此支架应按照设计间距进行定位和固定。 DBI与前置支架施工机场水泥混凝土道面传力杆安装可以根据设计和施工方案采用不同方法。 现行机场道面设计规范中,横向假缝加传力杆构造区分了 DBI法 和 前置支架法,其中前置支架法通过支架钢筋对传力杆进行预先定位。 因此您这款产品页面可以自然关联已有的: 机场传力杆 + 传力杆支架 两个产品体系,对网站内部SEO也比较有利。 与高速公路传力杆的区别机场跑道传力杆和高速公路传力杆的基本工作原理相似,都属于混凝土板接缝荷载传递构件。 但机场跑道主要承受: 飞机起落架荷载 而高速公路主要承受: 汽车轮载。 机场道面对接缝传荷、结构稳定性、施工精度和运行安全的要求也具有自身工程特点。 因此机场跑道传力杆不建议直接套用高速公路传力杆参数,应以机场工程专项设计文件为准。 规格确认机场跑道传力杆加工前,建议至少确认: 机场项目名称、使用部位、接缝类型、钢材牌号、杆体直径、总长度、表面处理方式、处理范围、活动端结构、套筒规格、支架配置及产品数量。 推荐规格表达: 材质 + Φ直径 × 长度 + 接缝类型 + 表面处理 + 活动端/套筒要求 对于机场工程,最好直接依据: 施工图纸 + 接缝节点图 + 材料表 + 技术规格书 进行加工确认。 加工流程机场跑道传力杆常见加工流程可写为: 工程图纸确认 → 原材料确认 → 定尺下料 → 端面处理 → 杆体直线度检查 → 表面防腐/隔离处理 → 活动端处理 → 套筒配套 → 尺寸及外观检查 → 成品包装。 如果项目要求与传力杆支架成套加工,还应根据接缝设计确定支架尺寸和杆间距。 产品检查成品建议重点检查: 钢材材质、杆径、产品长度、杆体直线度、端面质量、表面处理范围以及活动端结构。 配套套筒时,还应检查: 套筒内径、长度、装配状态及预留活动空间。 机场工程如要求材质证明、检测资料及产品尺寸报告,应按照项目文件执行。 安装注意事项机场跑道传力杆安装应严格按照机场水泥混凝土道面接缝节点图进行。 重点控制: 传力杆中心位置、安装高度、间距、水平度、平行度及活动端方向。 成组传力杆应尽量保持: 平行、水平、等间距。 混凝土浇筑和振捣过程中应进行可靠定位,避免杆体发生: 偏移、倾斜、旋转或标高变化。 采用活动端套筒时,应防止水泥浆进入套筒内部影响设计位移。 应用范围机场跑道传力杆主要适用于: 民用机场水泥混凝土跑道、滑行道、机场相关混凝土道面以及机场新建、改扩建水泥混凝土道面工程。 现行MH/T 5004—2025适用于民用机场以及军民合用机场民用部分新建和改扩建水泥混凝土道面、道肩设计。 具体杆径、长度、材质、表面处理、间距和活动端结构,应以实际机场工程设计为准。 商品参数
|
