传力杆套筒采购需要确认哪些参数？材质、规格与工程配套解析

在水泥混凝土路面施工中，传力杆套筒是部分接缝结构所需的工程配套构件。套筒规格是否合适，不仅关系到传力杆的安装配合，还可能影响接缝活动端的正常工作。

工程采购传力杆套筒时，需要确认哪些参数？不同材质的套筒有什么区别？套筒内径是否必须与传力杆直径相同？

本文从传力杆套筒的工作原理、材料形式、规格尺寸、端部结构及加工要求等方面进行介绍。

一、传力杆套筒的主要作用是什么？

传力杆套筒主要用于水泥混凝土路面相应接缝的传力杆活动端。

传力杆通常横跨相邻混凝土板之间的接缝布置，其主要作用是在接缝两侧传递部分车辆荷载，改善混凝土板边部的受力状态。

与此同时，部分接缝还需要允许混凝土板因温度变化等因素产生相应的伸缩变形。

因此，在设计规定的活动端设置套筒，可以降低杆体相应区域与混凝土之间的轴向约束，并根据节点要求为杆端预留活动空间。

需要明确的是，传力杆本体承担主要的荷载传递功能，套筒主要用于配合其实现相应的活动端结构要求，两者作用不同。

二、传力杆套筒有哪些常见材质？

根据工程设计要求，传力杆套筒可以采用硬质塑料、金属等不同材料。

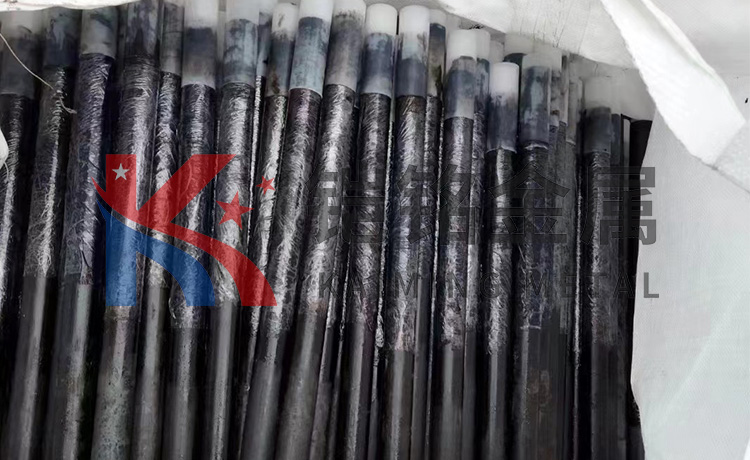

1. 硬聚氯乙烯传力杆套筒

硬聚氯乙烯（PVC-U）属于硬质塑料材料，可根据工程配套要求加工成相应的圆筒结构。

部分PVC-U传力杆套筒采用一端开口、一端封闭的结构，内部还可以按照设计设置缓冲材料。

采购时应重点确认材料种类、套筒壁厚、端部结构及与传力杆之间的实际配合尺寸。

需要注意，硬聚氯乙烯与聚乙烯属于不同材料，不能仅因为外观相近就将二者混为一谈。

2. 金属传力杆套筒

金属传力杆套筒通常根据施工图纸采用相应金属管材加工。

部分产品采用一端开口、另一端封闭的结构，具体加工方式应由设计确定。

对于金属套筒，需要重点确认管材材质、内外径、长度、壁厚、封闭端加工方式及表面处理要求。

金属套筒和塑料套筒应按照实际工程要求选用，不能未经设计确认直接互相替代。

三、传力杆套筒规格如何确定？

套筒规格主要涉及内径、外径、长度及端部结构。

以内径为例，套筒内径需要与配套传力杆的实际直径及设计规定的活动条件相匹配。

套筒外径和壁厚则需要符合材料、产品结构及工程节点要求。

套筒长度应结合传力杆插入深度、端部活动空间以及施工图纸确定。

河北铠铭金属制品有限公司旗下品牌“冀铠铭”生产的部分硬聚氯乙烯传力杆套筒，规格如下：

以上为企业部分产品的规格参数，不代表所有道路工程统一采用的套筒尺寸。

实际采购时，仍需根据施工图纸、传力杆直径及尺寸公差确认适用规格。

四、套筒内径是否必须等于传力杆直径？

不一定。

传力杆套筒的内径与配套杆径之间，应满足工程规定的装配及活动要求。

如果套筒内径过小，可能造成杆体插入困难，或者使活动端产生不必要的轴向阻力。

如果配合间隙与设计要求不一致，也可能影响套筒定位及相应受力条件。

因此，选型时不能简单地认为直径25mm的传力杆就必须使用内径25mm的套筒。

正确的做法是结合杆体实际尺寸、套筒内径公差及设计节点要求进行确认。

对于工程定制产品，建议同时提供传力杆和套筒的技术参数，以便核对实际装配关系。

五、传力杆套筒为什么需要设置缓冲空间？

部分混凝土路面胀缝节点，需要为传力杆活动端预留相应空间。

在相邻混凝土板发生设计允许的轴向相对位移时，杆端需要具备对应的活动条件。

因此，部分传力杆套筒会在封闭端内侧设置缓冲材料。

例如，冀铠铭部分硬聚氯乙烯传力杆套筒采用一端开口、一端封闭的结构，并在内部封闭端一侧设置30mm缓冲泡沫。

这里需要区分两个概念：

缓冲泡沫的标称厚度，是产品本身的结构参数。

传力杆安装完成后的实际活动空间，则需要结合杆体插入深度、泡沫压缩状态及接缝设计进行确定。

不能将30mm泡沫厚度直接等同于所有工程所需的30mm实际活动间隙。

六、套筒封闭端带小圆孔有什么作用？

部分传力杆套筒的封闭端设有小圆孔，这是具体产品的端部结构形式之一。

对于采用这种结构的产品，采购时应确认小圆孔的实际尺寸、用途及节点对密封性的要求。

尤其在混凝土浇筑过程中，需要防止水泥浆进入套筒内部并占用设计规定的活动空间。

因此，不能认为封闭端带有小圆孔，就可以忽略相应的防浆和密封要求。

实际使用时，应按照工程节点及产品技术要求进行检查和处理。

七、传力杆套筒安装需要注意哪些问题？

1. 确认安装位置

套筒应安装在施工图纸规定的传力杆活动端。

不同接缝的构造要求可能不同，不能将某一种胀缝套筒的安装方式直接用于全部接缝。

2. 核对产品尺寸

施工前应检查套筒内径、长度、端部结构以及配套传力杆的直径。

对于多种规格同时进场的项目，应做好产品分类，避免安装时混用。

3. 控制传力杆插入方向

对于一端开口、一端封闭的套筒，传力杆应从开口端插入。

杆体不得穿过套筒封闭端。

传力杆插入深度及端部预留空间，应按照施工节点要求确定。

4. 检查内部缓冲结构

采用缓冲泡沫的套筒，应核对泡沫位置及完整性。

对于封闭端带小圆孔的产品，还应按照工程要求检查其防浆措施。

5. 防止浇筑过程中发生移位

传力杆安装完成后，应按照设计要求控制其标高、间距、水平度及平行状态。

混凝土浇筑和振捣过程中，应防止套筒脱落、杆体移动或端部结构明显变形。

八、工程采购传力杆套筒需要提供哪些资料？

工程采购时，建议明确以下技术信息：

第一，套筒材料种类，包括硬聚氯乙烯、金属材料或其他设计规定的材质。

第二，套筒内径、外径、长度及相应尺寸公差。

第三，配套传力杆的材质、实际直径和安装部位。

第四，套筒端部结构，包括开口端、封闭端及相应的密封要求。

第五，是否需要设置缓冲泡沫，以及缓冲材料的厚度、材质和位置。

第六，实际采购数量、包装方式及相关质量检验要求。

如涉及特殊工程节点，还应提供相应施工图纸或加工详图。

对于按图定制产品，生产加工前需要将技术参数核对完整，避免材料、尺寸或结构形式与工程需求不匹配。

九、总结

传力杆套筒是部分水泥混凝土路面接缝的重要配套构件，其主要作用是根据节点设计降低传力杆活动端的轴向约束，并提供相应的杆端活动条件。

采购套筒时，应重点确认材质、内径、外径、长度、端部结构及缓冲空间。

不同工程可能采用不同的套筒材料和结构形式，实际产品应根据施工图纸、配套杆径及技术要求确定。

河北铠铭金属制品有限公司生产传力杆、传力杆套筒、传力杆支架及其他工程金属配套产品。对于相关产品的加工与配套，应以实际工程要求和经确认的产品技术参数为依据。
