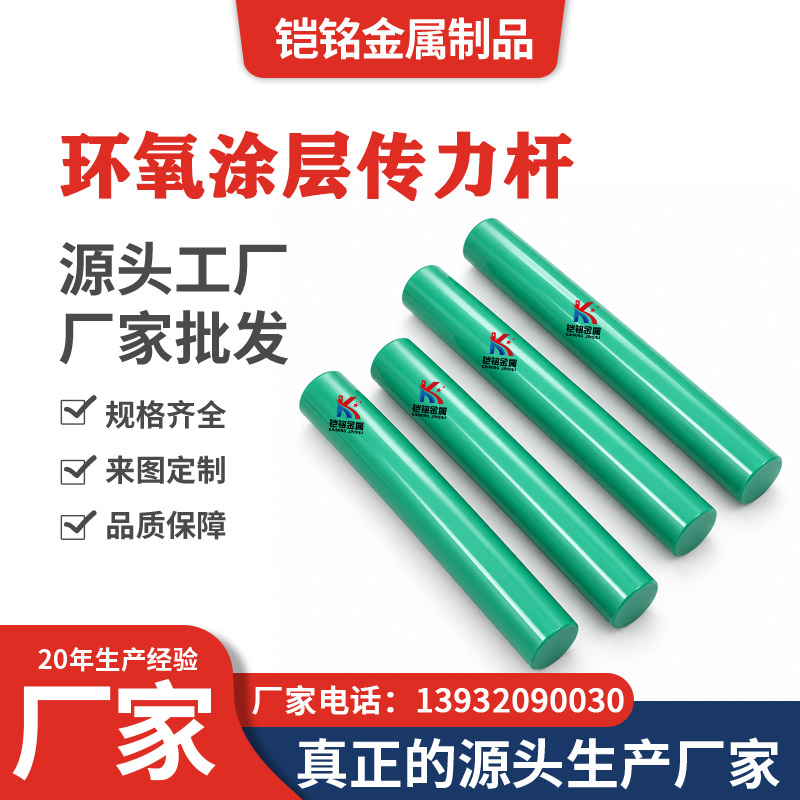

环氧涂层传力杆

产品介绍

环氧涂层传力杆是在普通光圆传力杆基础上，对钢制杆体表面进行环氧涂层防腐处理的一类混凝土接缝传力构件。

产品通常设置于水泥混凝土板接缝部位，用于在相邻板体之间传递部分荷载，同时利用环氧涂层对钢材表面形成保护，降低钢材在潮湿、盐分或其他腐蚀环境中直接暴露的程度。

环氧涂层传力杆可根据工程设计加工不同直径和长度，并可与传力杆套筒、传力杆支架等配套使用。

对于出口项目，应重点依据客户图纸、技术规范及检验要求确认产品。

主要作用

环氧涂层传力杆同时具有两个主要功能：

第一，作为传力杆在相邻混凝土板之间进行荷载传递；第二，通过环氧涂层对钢制杆体提供相应的表面防腐保护。

在车辆或设备荷载作用于接缝附近时，传力杆可将部分荷载传递至相邻混凝土板，从而改善接缝两侧板体的共同受力状态。

环氧涂层的设置不会代替传力杆本身的结构设计，其实际受力性能仍取决于杆体材质、直径、长度、安装位置及混凝土接缝结构。

光圆杆体结构

环氧涂层传力杆通常采用光圆直杆结构。

光圆表面有利于满足混凝土接缝中传力和相对位移的构造要求。

加工时应重点控制：

杆体直径、产品长度、直线度、端面状态以及涂层覆盖情况。

杆体不宜存在明显弯曲，以免影响现场定位和接缝正常工作。

环氧涂层

环氧涂层是该产品区别于普通传力杆的主要特点。

根据工程要求，可采用相应环氧粉末涂层工艺，对传力杆表面形成连续防护层。

具体需要确认：

涂层类型、覆盖范围、涂层厚度、表面质量及检验要求。

不同国内工程和出口项目对涂层参数的要求可能不同，因此产品页面不建议统一写固定涂层厚度。

如项目技术文件明确规定涂层标准和检验指标，应按照项目要求执行。

涂层表面要求

环氧涂层完成后，应注意检查表面状态。

产品表面不应存在明显影响防腐性能和使用的：

大面积脱落、明显露底、严重磕碰或其他异常损伤。

对于运输、装卸过程中产生的局部涂层损伤，应根据项目技术规范确定是否允许修补以及采用何种修补方式。

出口工程如有涂层检测要求，应按照客户技术文件进行相应检查。

基材要求

环氧涂层传力杆的钢材基材应按照工程图纸或采购技术文件确定。

不同项目可能对钢材牌号、力学性能及原材料标准提出不同要求。

因此，不建议在本页面统一规定所有环氧涂层传力杆必须采用某一种材质。

加工前应明确：

基材牌号、杆体直径、定尺长度以及相关材料质量要求。

涂层前表面处理

为保证环氧涂层与钢材表面的结合状态，杆体在涂覆前通常需要进行相应表面处理。

具体处理工艺应按照环氧涂层生产工艺及项目技术要求执行。

加工过程中应注意杆体表面清洁状态，并根据工艺要求进行除锈或其他预处理。

具体表面处理等级不建议在产品页面统一写死，应根据实际订单技术文件确定。

与普通传力杆的区别

普通传力杆重点承担混凝土接缝荷载传递功能，表面可根据工程要求进行沥青防腐、隔离处理等。

环氧涂层传力杆则通过在钢制杆体表面设置专门的环氧防腐层，提高产品在相应腐蚀环境中的表面保护能力。

因此，两者主要区别集中在：

表面处理工艺、防腐要求、检验要求以及适用工程环境。

具体选用何种产品，应以项目施工图纸和技术规范为准。

活动端及套筒

对于胀缝等需要设置活动端的工程，环氧涂层传力杆可根据设计配套传力杆套筒。

常见套筒可包括：

硬聚氯乙烯套筒、带缓冲泡沫套筒、金属套筒或其他项目指定结构。

套筒主要用于为传力杆端部提供相应位移空间。

实际是否使用套筒以及套筒尺寸，应根据接缝节点设计确定。

与传力杆支架配套

环氧涂层传力杆可与传力杆支架组合使用。

支架主要用于控制：

传力杆间距、安装高度、水平位置和排列方向。

在安装和固定过程中，应注意避免金属支架、工具或搬运过程对环氧涂层造成明显刮伤。

如项目要求传力杆与支架成套出口，应按照施工图确认杆距、支架尺寸及组合方式。

规格确认

环氧涂层传力杆加工前，建议明确：

基材、杆体直径、产品长度、环氧涂层类型、涂层范围、涂层技术要求、套筒配置、支架配置、包装及检验要求。

例如仅提供：

Φ32环氧涂层传力杆

通常还不足以确定最终产品。

更完整的信息应包括：

基材 + Φ直径 × 长度 + 环氧涂层要求 + 涂层范围 + 套筒/支架配置 + 检验标准。

对于出口项目，最好直接以：

采购图纸 + 技术规范 + 产品规格表

作为加工依据。

加工流程

环氧涂层传力杆常见加工流程可写为：

原材料确认 → 定尺下料 → 端部处理 → 杆体检查 → 表面预处理 → 环氧涂层施工 → 涂层检查 → 套筒配套（如有） → 成品检验 → 包装。

不同项目如果对涂层检测、产品标识和出口包装有特殊要求，应按照技术文件增加相应工序。

产品检查

成品可重点检查：

杆径、长度、杆体直线度、端部状态、涂层覆盖范围、涂层表面状态以及产品数量。

出口项目还可能根据技术规范要求进行：

涂层厚度、涂层连续性、附着状态或其他规定项目的检查。

具体检测项目及判定要求，应以合同技术文件和客户指定标准为准。

包装及运输

环氧涂层传力杆在包装和运输过程中，应重点保护涂层表面。

产品搬运时应避免：

剧烈碰撞、直接拖拽、尖锐金属划伤以及长距离散装摩擦。

对于出口产品，可根据订单要求采用成捆包装、隔离保护、托盘或其他包装方式。

具体包装形式应结合运输距离、装柜方式和客户要求确定。

安装注意事项

施工安装过程中，应按照接缝设计控制：

传力杆位置、间距、安装高度、水平度及与接缝方向的关系。

杆体应尽量保持顺直和平行。

安装时应避免使用可能严重损伤环氧涂层的工具直接敲击杆体。

混凝土浇筑和振捣过程中，应采取适当定位措施，减少传力杆发生偏移或倾斜。

如果发现涂层发生明显损伤，应依据项目技术要求判断是否需要修补或更换。

应用范围

环氧涂层传力杆可根据工程设计应用于：

水泥混凝土公路、市政道路、机场场坪、桥面混凝土、港口场地、工业道路及其他具有防腐要求的混凝土接缝工程。

对于出口工程，具体材质、尺寸、环氧涂层性能、检测及包装要求，应以客户技术文件为准。
