传力杆与拉杆布置尺寸怎么看？单位、净距与边距核对

传力杆与拉杆的布置尺寸，需要结合节点详图、材料表和图纸说明共同确认。读取一个尺寸时，应同时明确四项信息：量什么、从哪里量、使用什么单位，以及该数值属于设计尺寸还是限制条件。

如果只记录数字，忽略单位和尺寸线位置，即使材料牌号正确，也可能出现下料长度、定位间距或端部配套不一致的问题。

一、先看单位说明，再读取尺寸

同一张工程图中，不同类型的尺寸可能采用不同单位。例如，钢筋直径使用毫米，其他构造尺寸使用厘米。读取时，应以本张图纸的单位说明和具体标注为准，不能凭习惯全部按毫米理解。资料参考：公开施工图中的单位说明示例

常用换算关系包括：

• 1m＝100cm＝1000mm；

• 1cm＝10mm；

• 10mm＝1cm；

• 100mm＝10cm。

因此，10mm与100mm相差10倍。如果正文、图注或材料表同时出现这两个数值，必须先核对出处，不能直接选择其中一个作为加工或安装依据。

二、中心距、净距和边距分别量什么？

这些尺寸可能出现在同一个节点中，但测量基准不同。

对于两根平行、同直径的圆杆，在同一横截面内，如果外径为d、中心距为s，则两杆之间的净距为：

净距＝中心距－外径，即g＝s－d。

这是尺寸关系，不是推荐布置值。遇到杆体交叉、不同标高或不同直径的构造时，还需要结合相应剖面核对，不能直接套用这一关系。

关于接缝间距和同一道接缝内杆间距的方向区别，可参阅传力杆间距与数量核对说明。

三、设计尺寸、最小值、最大值和允许偏差不能混用

图纸上的数字，还需要结合文字说明理解。

设计尺寸是图纸明确给出的加工或布置尺寸，应与相应技术要求一起执行。

最小值表示不得小于该限制，但不能据此随意增加尺寸。杆体加长后，还可能影响节点位置、套筒配合或其他构件。

最大值表示不得超过该限制，不等于实际排布一定全部采用这个数值。还应核对根数、端部边距和局部布置。

允许偏差用于判断实际加工或安装结果是否符合要求，不能当作主动修改设计尺寸的依据。

对于HPB300传力杆，材料牌号、杆体尺寸和安装布置尺寸也应分别记录，不能用材料名称代替尺寸确认。

四、图纸、材料表和文字说明发生矛盾时怎么办？

发现矛盾后，建议按以下顺序核对：

1. 确认是否为同一图纸版本、同一节点和同一构件。

2. 检查单位是否一致，是否存在厘米与毫米混写。

3. 检查尺寸线起止位置，区分中心距、净距和边距。

4. 确认数值属于设计尺寸、限制值还是允许偏差。

5. 对仍无法解释的差异，提交项目技术人员澄清，并依据确认文件执行。

核对过程中，不宜仅凭“这个数值看起来更常见”就安排加工，也不能将其他工程的节点尺寸直接补入当前图纸。

澄清后的结果，应同步到加工清单、支架定位资料和现场交底文件，避免不同环节继续使用不同版本。

五、胀缝位置和构件间距，需要分别确认

胀缝、缩缝和施工缝的位置，属于接缝布置内容；同一道接缝内传力杆的间距，属于构件排列内容。两者应分别查看对应图纸。

不能将某个工程采用的固定距离，直接写成所有道路设置胀缝的通用规则。遇到构造物衔接、交叉口及特殊板块时，应进一步核对相应节点要求。

交通运输部公开的《公路水泥混凝土路面施工技术细则》要求相关模板孔位按设计的杆体直径和间距设置，并在放样时核对面板分块、胀缝和构造物位置。资料参考：交通运输部公开技术文件

六、下料和放样前，尺寸资料怎样整理？

建议按构件和节点分别整理尺寸确认单，至少包含：

• 图纸版本、节点编号和构件名称；

• 材料牌号、直径及杆体长度；

• 尺寸单位和测量基准；

• 中心距、边距、根数及局部布置要求；

• 表面处理起算位置和处理范围；

• 套筒、支架等配套尺寸；

• 相关允许偏差及确认文件编号。

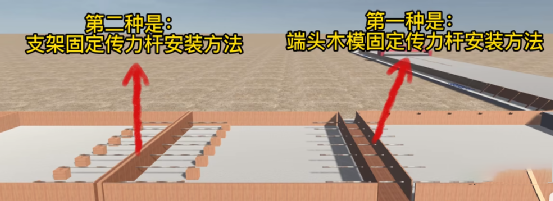

传力杆套筒长度、杆体插入深度和预留活动空间，也应分别填写。支架定位高度则应说明测量基准，避免将支架外形高度与杆体中心位置混淆。

安装阶段的复核项目，可结合传力杆安装前检查清单核对。

七、常见问题

图上只写了一个数字，没有单位，能直接按毫米加工吗？

应先查看总说明、本张图注和局部标注。仍无法确认时，需要澄清，不能仅凭习惯确定单位。

同一个位置出现10mm和100mm，应该选哪个？

应核对图纸版本、单位、尺寸基准和文字说明。两者不能互相替代，也不能仅凭文章中的一句话确定工程要求。

能根据截图比例量出杆体长度吗？

下料应依据正式尺寸标注和确认资料。截图缩放、排版及示意画法都可能改变显示比例，不宜按屏幕上的长度反推加工尺寸。
