抗震拉杆和防落梁拉杆有什么区别？

一、为什么抗震拉杆和防落梁拉杆容易混淆？

在桥梁工程中，抗震拉杆、防落梁拉杆以及防落梁装置拉杆等名称经常出现在施工图纸、材料清单和采购文件中。

从外观上看，这类产品通常都由钢制杆体、螺纹连接端、螺母、垫板或相关连接件组成，因此容易被认为是同一种产品。

实际上，两者的区别并不主要体现在外观，而是取决于具体工程节点中的设计功能、安装位置、连接方式以及允许位移条件。

因此，在采购和生产时，不能仅根据“抗震拉杆”或“防落梁拉杆”的名称直接确定结构和规格，而应结合施工图纸和节点详图进行确认。

二、什么是防落梁拉杆？

防落梁拉杆主要用于桥梁防落梁或限位构造中。

当桥梁受到地震、撞击或其他异常作用时，梁体可能产生较大的纵向或横向相对位移。防落梁拉杆通过连接相关桥梁构件，对过大的相对位移进行限制，使梁体在异常工况下仍能够保持一定的结构连接关系。

其主要作用通常包括：

限制梁体异常位移、保持相关构件之间的连接、配合防落梁体系工作。

需要说明的是，防落梁拉杆属于桥梁防落梁构造中的配套构件之一，其具体受力状态和设计能力应以桥梁结构设计为准。

三、什么是抗震拉杆？

抗震拉杆一般根据桥梁抗震节点设计，用于相关构件之间的连接、约束或限位。

不同桥型、不同结构形式以及不同抗震设计方案中，抗震拉杆的具体结构可能存在较大差异。

在实际工程中，其主要功能可能包括：

增强节点连接、限制结构相对位移、配合桥梁抗震构造共同工作。

因此，“抗震拉杆”不是一种固定规格的标准化产品。

加工前通常需要依据图纸确认：

杆体直径、长度、材质、螺纹形式、连接方式、垫板结构及表面处理要求。

四、抗震拉杆和防落梁拉杆的主要区别是什么？

两类产品最核心的区别在于设计目的不同。

防落梁拉杆更侧重于异常状态下限制梁体发生过大的相对位移，属于桥梁防落梁或限位系统中的连接构件。

抗震拉杆则根据抗震构造设计，在特定节点中承担连接、约束或限位作用。

从实际工程角度来看，两者可能在以下方面存在差异：

使用位置不同、受力要求不同、杆体规格不同、连接方式不同、允许位移条件不同、配套附件不同。

因此，不能仅凭产品外观判断是否可以通用。

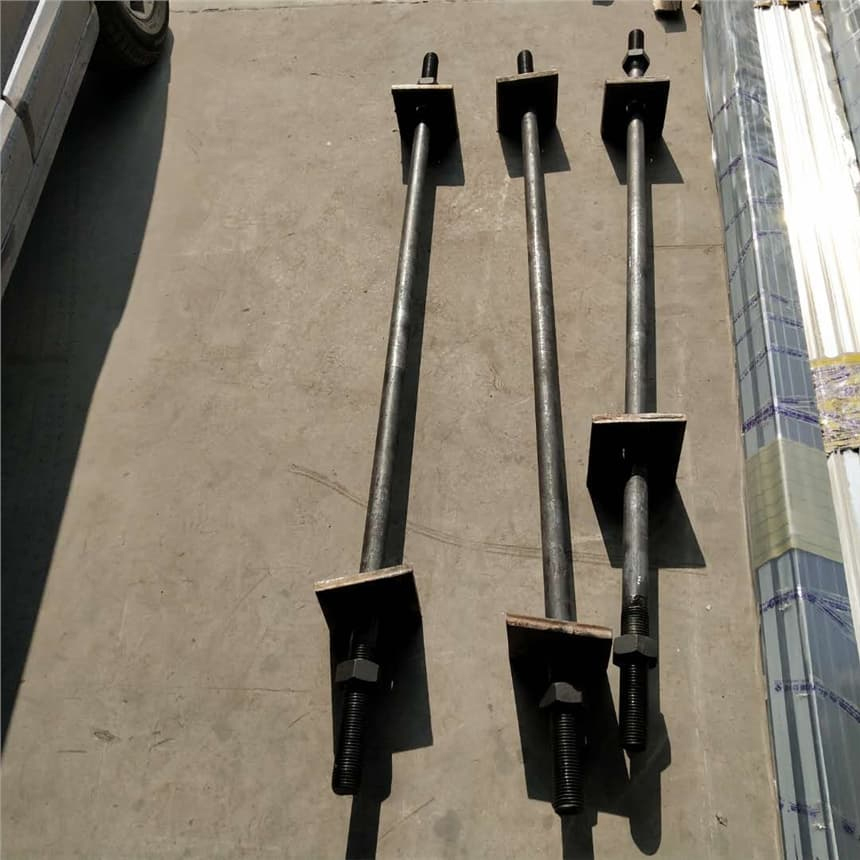

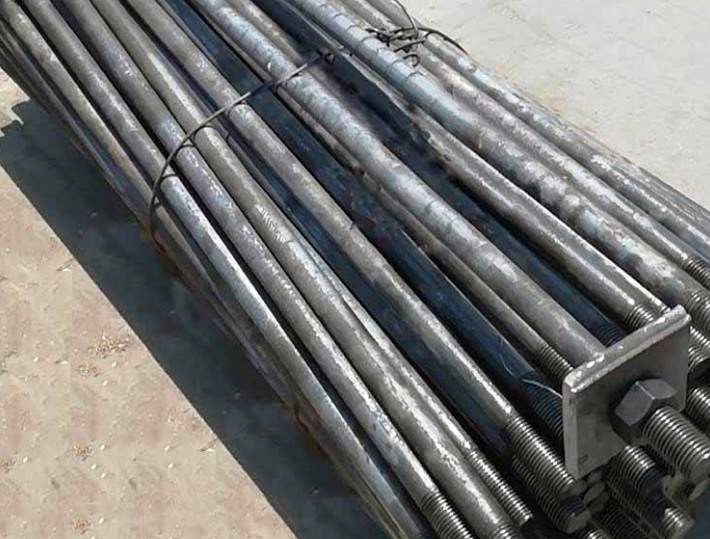

五、防落梁拉杆通常由哪些部分组成？

根据不同桥梁节点设计，防落梁拉杆常见组成可能包括：

杆体、螺纹端、螺母、垫板、连接板、活动端保护罩以及其他安装配件。

其中，螺母和垫板主要用于连接和安装。

需要特别注意的是：

方形垫板通常属于可拆卸的配套垫板，不应默认描述为与杆体焊接。

是否采用焊接结构，应完全依据工程图纸。

对于具有活动端的防落梁拉杆，还可能配置移动端保护罩，用于保护螺纹、螺母及活动连接区域，减少混凝土浆体、雨水、灰尘以及施工碰撞对连接位置的影响。

六、为什么部分桥梁拉杆需要设置活动端？

桥梁结构在正常运营和温度变化过程中，可能产生一定的结构位移。

部分拉杆节点并不是完全刚性锁死，而是按照设计预留一定活动条件。

因此，活动端通常需要满足：

杆体能够按照设计范围产生相对位移，螺母、垫板及相关连接件不应对活动区域形成不必要的限制。

如果施工过程中将原本需要活动的节点完全固定，可能影响结构正常工作。

因此，活动端的：

螺母位置、预留间隙、垫板位置以及保护罩尺寸

均应根据设计图纸确定。

七、抗震拉杆和防落梁拉杆的材质如何确定？

桥梁拉杆的材质不能统一规定为某一种钢材。

不同项目可能根据：

设计荷载、结构形式、使用环境以及防腐要求

选择不同材料。

因此，在生产前应重点确认：

钢材牌号、杆体直径、总长度、螺纹规格、螺纹长度、垫板材质以及连接件要求。

对于有材料证明或检测要求的项目，还应按照工程技术文件提供相应资料。

企业官网在介绍这类产品时，不宜将某一个具体项目采用的材料写成所有桥梁拉杆的统一标准。

八、桥梁拉杆为什么需要进行防腐处理？

桥梁构件长期处于室外环境中，容易受到雨水、湿度、温度变化以及其他环境因素影响。

因此，部分工程会对抗震拉杆、防落梁拉杆以及配套螺母、垫板提出防腐要求。

常见处理方式可能包括：

热镀锌、喷涂、防腐涂层或其他设计规定的表面处理。

具体采用哪一种防腐方式，应根据施工图纸、使用环境和项目技术文件确定。

防腐处理完成后，在运输、装卸和安装过程中也应避免出现大面积损伤。

九、防落梁拉杆移动端保护罩有什么作用？

部分防落梁拉杆活动端会设置专用保护罩。

保护罩本身通常不是主要承载构件，其主要功能是保护：

拉杆端部、螺纹、螺母以及活动连接区域。

在施工及运营过程中，可以减少：

混凝土浆体污染、灰尘进入、雨水侵蚀以及施工碰撞

对连接端造成影响。

保护罩内部尺寸还应根据活动端的实际移动范围确定，避免保护罩本身限制拉杆活动。

十、安装抗震拉杆和防落梁拉杆需要注意什么？

桥梁拉杆安装时，应重点检查以下内容。

1. 安装位置

杆体安装位置应与施工图节点一致，不应擅自改变。

2. 杆体方向

杆体应保持合理方向，避免因强行安装产生明显弯曲或偏斜。

3. 螺纹连接

螺纹端应保持完整，螺母与杆体应正常配合。

4. 垫板位置

垫板应按照图纸正确安装，不宜随意减少数量或改变位置。

5. 活动端条件

设计要求活动的部位，应保留必要间隙和活动空间。

6. 表面防护

热镀锌或其他防腐层不应在施工过程中产生大面积破坏。

十一、抗震拉杆和防落梁拉杆可以互相替代吗？

不能简单替代。

虽然部分产品外形相似，甚至可能采用相同或相近的杆体加工方式，但两者在实际桥梁节点中的功能和设计参数可能完全不同。

是否可以使用相同产品，应由工程设计确定。

需要重点核对：

杆体材质、直径、长度、螺纹形式、连接方式、设计位移、配套垫板及防腐要求。

如果图纸名称不同，也不能仅因为尺寸接近就直接代用。

十二、防落梁拉杆和桥梁抗震锚栓有什么区别？

这两类桥梁配套产品也经常被混淆。

防落梁拉杆通常以杆件连接和限位为主要结构形式。

桥梁抗震锚栓则更多用于相关构件与混凝土结构之间的锚固连接。

两者在：

结构形式、埋设方式、受力节点以及安装方法

方面可能存在明显不同。

因此，在产品分类和工程采购中，应分别按照对应施工图纸进行加工。

十三、加工前需要提供哪些技术参数？

对于抗震拉杆和防落梁拉杆，建议加工前至少确认以下内容：

产品名称、钢材牌号、杆体直径、总长度、螺纹规格、螺纹长度、螺母规格、垫板尺寸、连接方式、表面处理以及产品数量。

如果产品存在活动端，还应明确：

活动端所在位置、允许活动范围、保护罩尺寸及相关配套件。

如存在焊接构件，则应进一步确认：

焊接位置、结构形式及材料要求。

工程图纸信息确认完整后，再进行批量生产，可以减少产品到场后与实际节点不匹配的情况。

十四、主要应用在哪些工程部位？

抗震拉杆和防落梁拉杆主要应用于桥梁工程中的相关连接、限位和防落梁节点。

常见应用环境包括：

桥梁梁体附近、墩台位置、防落梁构造、抗震限位节点以及其他设计要求设置拉杆的桥梁附属结构。

由于桥型和节点结构差异较大，此类产品通常属于：

按图加工、项目定制型工程金属构件。

十五、总结

抗震拉杆和防落梁拉杆虽然都属于桥梁工程中的连接、限位类金属构件，但两者不能简单视为同一种产品。

防落梁拉杆主要用于限制梁体在异常状态下发生过大的相对位移；抗震拉杆则根据具体抗震节点承担连接、限位或约束作用。

实际工程中，两类产品的：

材质、规格、螺纹、垫板、连接方式、活动端结构以及表面处理

均应根据施工图纸和技术要求确定。

因此，从采购、加工到现场安装，都应首先确认具体工程节点，避免仅根据产品名称或外观进行选型。
