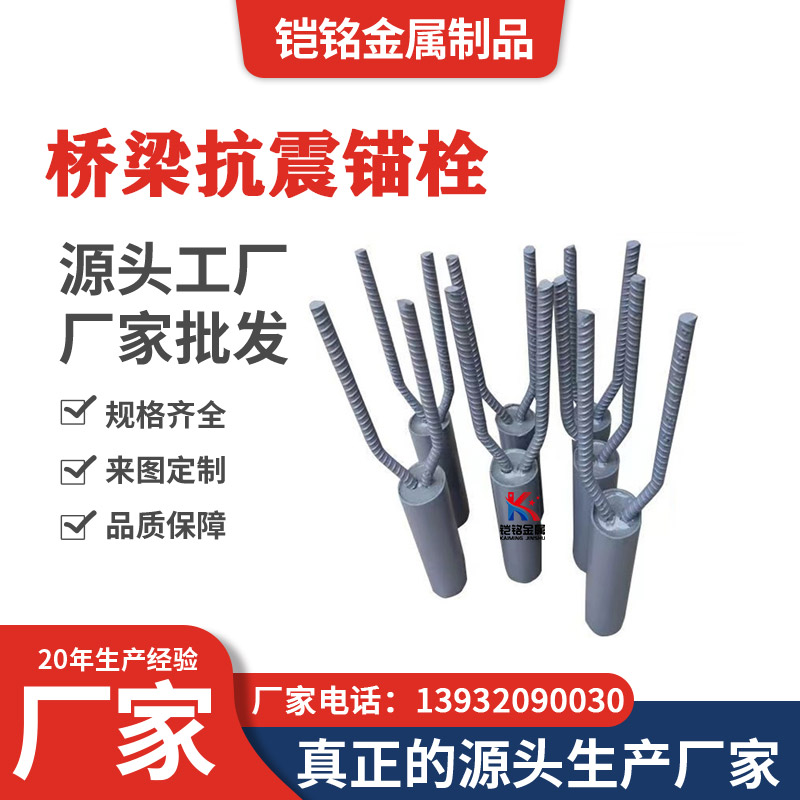

桥梁抗震锚栓

产品介绍

桥梁抗震锚栓是桥梁抗震连接节点中使用的一类钢制锚固构件，主要设置在支座、梁体、墩台或其他设计指定位置。

产品通过锚栓杆体与螺母、垫片、垫板等配套构件形成连接，在正常运营状态下保持结构节点稳定，在地震、制动力或其他较大水平作用下，按照设计要求参与限位和抗震连接。

桥梁抗震锚栓通常属于按图加工产品，不同桥型、支座类型和抗震设防要求，其结构形式和规格可能差别较大。

主要作用

桥梁抗震锚栓主要用于：

锚固连接、限制异常位移、增强节点整体连接以及配合桥梁抗震限位体系工作。

在地震作用下，桥梁上部结构可能产生水平位移。

抗震锚栓通过与相应连接件、垫板或限位结构配合，使梁体和下部结构之间的相对位移受到设计范围内的约束。

需要注意，抗震锚栓实际承担的力及其抗震性能，应由桥梁结构设计确定，不能仅依据杆径大小判断。

产品结构

桥梁抗震锚栓根据节点设计，可由以下部分组成：

锚栓杆体、螺纹段、螺母、圆垫片、方形垫板及其他连接附件。

有些结构为单端螺纹，有些为双端螺纹，也可能采用不同端部锚固形式。

因此，具体结构应以设计节点图为准。

关于方形垫板

这一点建议在您官网页面明确写清楚：

方形钢板通常作为独立垫板或承压垫板使用，并不默认焊接在锚栓杆体上。

如果工程节点设计要求螺母、圆垫片和方形垫板依次安装，应按照节点图进行配套。

只有在施工图明确要求焊接时，才按照设计进行焊接加工。

这样可以避免把抗震锚栓和“焊板地脚螺栓”混淆。

杆体材质

桥梁抗震锚栓材料应按照桥梁设计文件确定。

不同项目可能根据：

设计荷载、抗震设防要求、杆径、节点结构及防腐环境

选择不同钢材。

如果施工图明确材质牌号，应按照规定材料加工，并根据项目需要提供相应材质证明。

网站通用页面建议填写：

材质：按桥梁工程设计要求。

杆体直径

抗震锚栓杆径属于重要结构参数。

杆径应根据桥梁抗震计算及节点设计确定。

加工过程中需要重点控制：

杆体实际直径、圆度、直线度及螺纹加工区域。

较长杆件还应注意运输和加工过程中的弯曲变形。

产品长度

锚栓总长度通常由：

预埋长度、有效连接长度、外露长度和螺纹长度

共同决定。

仅提供“Φ30抗震锚栓”通常不足以加工。

较完整的规格信息应包括：

直径 + 总长 + 螺纹长度 + 垫板尺寸 + 材质。

螺纹加工

桥梁抗震锚栓通常需要设置螺纹段。

加工前应明确：

螺纹直径、螺距、螺纹长度以及配套螺母规格。

对于大直径锚栓，应注意螺纹轴线与杆体中心的一致性。

螺纹加工后应进行螺母试装，确保旋合正常。

螺母及垫片

桥梁抗震锚栓通常配套：

螺母、圆垫片及方形钢垫板。

其作用包括：

紧固连接、分散局部承压及形成稳定的锚固节点。

具体螺母等级、数量及垫片厚度应以项目图纸为准。

对于双螺母结构，也应按设计要求成套配置。

方形垫板尺寸

方形垫板需要确认：

长度、宽度、厚度及中心孔径。

孔径应与锚栓直径及安装要求相匹配。

垫板面积和厚度属于结构设计内容，不能仅根据经验随意确定。

如客户提供抗震锚栓节点详图，应按图加工整套配件。

预埋安装

部分桥梁抗震锚栓在墩台或其他混凝土构件施工阶段提前预埋。

预埋施工时应重点控制：

中心位置、锚栓间距、垂直度、外露长度及螺纹保护。

混凝土浇筑前应进行可靠定位，避免振捣过程中锚栓发生：

偏位、倾斜或标高变化。

预留孔安装

部分工程也可能采用预留孔、后安装或其他专项连接方式。

此时应根据设计确认：

孔径、孔深、锚固方式、灌浆材料及施工工艺。

网站产品页不建议将某一种安装方式写成全部桥梁抗震锚栓的统一做法。

表面处理

桥梁抗震锚栓可根据工程使用环境采用：

原色防锈、热镀锌、防腐涂层或其他专项处理。

桥梁工程长期处于户外环境，对耐久性要求较高。

具体防腐体系应根据项目设计确定。

如果采用热镀锌处理，应提前考虑：

锚栓螺纹与螺母镀锌后的装配配合。

热镀锌抗震锚栓

部分桥梁工程可根据设计使用热镀锌抗震锚栓。

热镀锌主要用于提高锚栓表面的耐腐蚀能力。

加工时应重点控制：

螺纹区域镀层、螺母配套及成品装配状态。

具体镀层要求和检测标准应以工程技术文件为准。

与普通地脚螺栓的区别

普通地脚螺栓主要用于：

钢结构、设备或其他结构与混凝土基础之间的锚固。

桥梁抗震锚栓则更强调：

桥梁节点抗震连接、水平限位以及地震作用下的结构约束。

两者虽然都可能采用螺纹杆体和预埋结构，但受力目的和设计节点不同。

因此不建议直接用普通地脚螺栓参数替代桥梁抗震锚栓。

与抗震拉杆的区别

桥梁抗震锚栓和抗震拉杆也应区分。

抗震锚栓通常以预埋或锚固方式形成固定连接节点。

抗震拉杆则更多通过杆件两端连接，在两个结构部位之间形成拉结或限位。

最终采用哪种抗震构造，应由桥梁设计节点确定。

规格确认

桥梁抗震锚栓加工前，建议明确：

桥梁项目、材质、杆体直径、总长度、螺纹规格、螺纹长度、螺母数量、圆垫片规格、方形垫板尺寸、孔径及表面处理。

推荐产品规格表达：

材质 + M/Φ直径 × 总长 + 螺纹长度 + 垫板规格 + 表面处理

例如工程已有节点详图，建议直接按：

抗震锚栓详图 + 材料表

进行加工确认。

加工流程

常见加工流程包括：

施工图确认 → 原材料确认 → 定尺下料 → 杆体校直 → 螺纹加工 → 垫板加工 → 螺母及垫片配套 → 表面处理 → 螺母试装 → 成品尺寸检查 → 包装。

如果设计要求其他端部结构，则应增加相应加工工序。

产品检查

成品可重点检查：

材质、杆径、总长度、直线度、螺纹规格、螺纹长度、螺母旋合状态、垫板尺寸、孔径及表面处理。

对于桥梁永久结构工程，如果项目要求：

材质证明、机械性能检测、镀层检测或其他质量文件

应按照项目技术要求提供和验收。

安装注意事项

桥梁抗震锚栓施工时，应严格按照桥梁抗震节点图进行定位。

重点检查：

锚栓中心位置、间距、外露高度、垂直度、螺纹保护以及垫板安装方向。

混凝土施工过程中，应避免水泥浆污染外露螺纹。

如果螺纹部分长期暴露在施工现场，应采取适当保护措施，避免：

磕碰、锈蚀或螺纹损伤。

正式紧固时，应按照项目施工技术要求进行。

应用范围

桥梁抗震锚栓可根据设计用于：

公路桥梁、市政桥梁、高架桥、跨线桥、桥梁支座区域、梁墩连接节点及其他抗震限位结构。

具体材质、规格、锚固长度、连接方式及防腐处理应以实际桥梁抗震设计为准。
