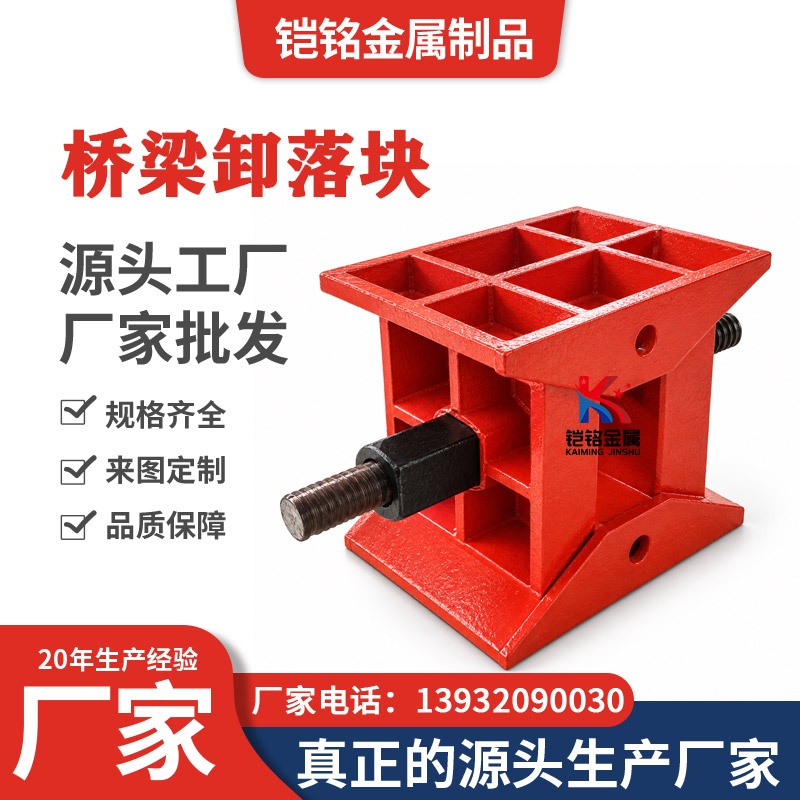

桥梁卸落块

产品介绍

桥梁卸落块是一类用于桥梁施工临时支撑体系中进行标高调整和支架落架的机械式辅助构件。

在现浇梁、支架法施工及其他需要临时支撑的桥梁工程中，支架安装完成后需要对支承高度进行调整；当梁体混凝土达到规定条件、结构具备落架条件后，又需要将支架平稳卸落。

桥梁卸落块通过自身可调节结构完成上述过程，使支架高度可以按照施工要求进行调整，并在落架阶段逐步释放支撑。装配式卸落块被用于桥梁支架标高调节和落架，具有拆装和重复周转使用的特点。

主要作用

桥梁卸落块主要承担三个功能：

支架标高调节、施工阶段临时荷载传递以及支架可控卸落。

施工初期，可利用卸落块对支架顶面或梁底支承高度进行调整。

在落架阶段，通过调节卸落结构逐渐降低支承高度，使结构荷载按照施工方案逐步转移，避免突然失去支撑。

桥梁相关落梁施工要求也强调主梁应采用同步、分级、缓慢回落方式进行荷载转换，因此实际使用卸落装置时，应结合专项施工方案控制卸载顺序。

产品结构

桥梁卸落块的结构形式并不完全统一。

根据工程方案，可采用：

装配式钢制结构、铸钢结构、螺杆调节结构、楔形滑移结构或其他专用卸落形式。

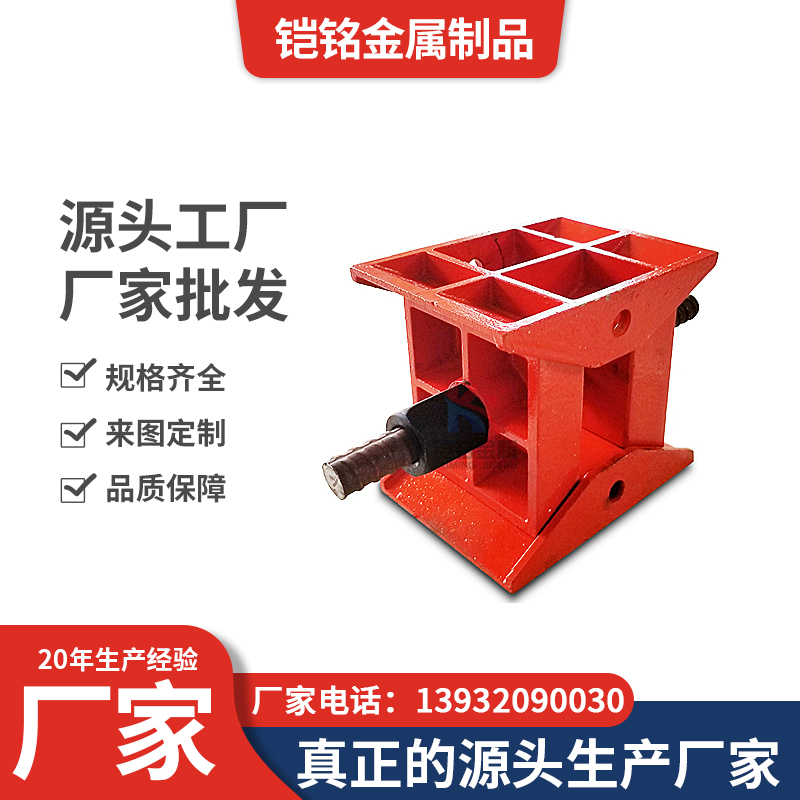

部分支架调节卸落装置由上支撑座、下底座、调节螺杆、螺母及连接钢板等部件组成，通过螺杆和支承结构实现位置及高度调整。

因此，网站页面不建议把一种具体结构写成所有卸落块的统一构造。

A型与B型卸落块

市场和桥梁施工项目中常见“A型卸落块”“B型卸落块”等产品名称，但不同生产图纸对A型、B型的尺寸及结构定义可能有所不同。

因此您网站可以设置：

A型桥梁卸落块、B型桥梁卸落块、按图加工卸落块

作为规格方向，但产品最终尺寸应根据实际施工图确认。

不建议仅凭“A型”或“B型”名称直接确定承载能力。

主体材料

桥梁卸落块可根据结构形式采用钢材或铸钢等材料。

装配式精铸卸落块已有采用铸钢整体成型的产品形式；其他焊接或机械组合式卸落装置则可采用钢板、型钢及螺杆组成。

具体材料应根据：

设计承载力、卸落结构、使用次数、施工环境及图纸要求

确定。

如果项目已经明确材料牌号，应严格按照施工图加工。

承载能力

桥梁卸落块属于施工受力构件，不能仅按照外形尺寸选择产品。

加工前需要根据施工方案明确：

单个卸落块承受的荷载、布置数量、支架受力状态以及荷载分配。

承载能力应由项目结构计算或专项施工设计确定。

因此网站产品页不建议统一写“100吨”“200吨”等固定承载等级，除非对应某个已经完成设计确认的具体型号。

标高调节

标高调节是桥梁卸落块的主要功能之一。

施工时可通过调节结构改变支撑高度，以配合：

支架预拱度控制、梁底标高控制、模板高程调整以及支架安装误差修正。

调节范围应在产品设计允许范围内进行，不能通过超出结构行程的方式强行调整。

支架落架

桥梁结构达到落架条件后，可通过卸落块逐步降低支架支撑高度。

卸落过程应按照专项施工方案进行，避免单个支点突然下降造成结构受力不均。

对于多点支撑体系，应重视：

分级、对称、同步

卸落。

桥梁落梁和支承转换相关技术要求强调分级、缓慢和同步回落，其原则同样说明了受力结构在卸载阶段需要避免突然荷载转换。

螺杆调节结构

部分卸落块采用螺杆、螺母或销轴等机械构件进行调节。

这类产品加工时应重点控制：

螺杆规格、螺纹质量、连接孔位置、支承面以及活动部件配合。

调节部件应能够正常旋转或移动，同时在承载状态下保持可靠。

如果施工图设置防松、锁定或限位结构，也应按图配套加工。

承压面

卸落块上下部通常形成支承承压面，用于连接支架、分配梁、横梁或其他施工结构。

加工时应重点检查：

承压面尺寸、平整度及上下受力面的对应关系。

支承面如果明显倾斜或变形，可能造成局部偏压。

因此卸落块安装前还需要检查施工基础或支架顶部是否平整。

焊接及连接

焊接式卸落块可能包含多块钢板、支座框架、加强板和连接件。

加工时应根据图纸控制焊缝位置和尺寸。

完成焊接后应检查：

整体尺寸、结构变形、焊缝状态以及活动调节部位是否受到焊接变形影响。

对于主要受力焊缝，如果项目要求无损检测，应按照专项技术要求执行。

与传统钢楔块、砂筒的区别

桥梁落架施工也可能采用钢楔块、砂筒等传统卸落方式。

已有桥梁支架卸落装置技术资料指出，传统钢楔块可能涉及现场焊接和拆除，而砂筒则涉及填砂、出砂等操作；机械式装配卸落装置的一个设计方向，就是改善安装、调节以及重复使用条件。

具体采用哪一种方式，应由项目施工组织设计决定。

与桥梁临时支座的区别

这部分建议您一定放在详情页。

桥梁临时支座的核心作用是施工阶段临时承托梁体和传递荷载。

桥梁卸落块则更突出：

调节支架标高 + 落架时降低支撑高度。

两种产品可能都参与临时支撑体系，但功能重点不同。

所以网站上保留两个独立产品页是合理的，不建议合并成一个产品。

可重复周转使用

装配式卸落块的一个工程特点是可以拆卸后重复使用。

公开产品资料中，装配式精铸卸落块即强调可周转重复使用以及标高调节方便。

实际可重复使用次数取决于：

产品结构、荷载水平、施工操作以及使用后的检查情况。

每次重复使用前均应检查产品是否存在明显变形、裂纹、螺纹损伤或连接件异常。

规格确认

加工桥梁卸落块时，建议至少明确：

产品结构形式、A型/B型或图纸型号、设计荷载、初始高度、调节范围、上下承压尺寸、主体材质、螺杆规格、卸落方式、表面处理以及产品数量。

比较合适的订单表达方式是：

结构型号 + 长×宽×高 + 调节范围 + 材质 + 设计荷载 + 表面处理

如果项目有图纸，应直接按照施工图加工。

加工流程

桥梁卸落块常见加工流程可以设置为：

图纸审核 → 原材料准备 → 钢板/铸件加工 → 机械加工 → 结构焊接或装配 → 螺杆及活动部件加工 → 尺寸检查 → 调节试装 → 表面处理 → 成品检查。

对于装配式产品，出厂前建议检查调节机构是否可以正常动作。

产品检查

成品建议重点检查：

外形尺寸、总高度、调节范围、承压面、钢材规格、焊缝状态、螺杆螺纹、螺母、销轴、限位结构以及表面防腐。

产品应能够在无异常卡阻的情况下进行正常调节。

涉及工程承载性能要求时，应按照施工设计和技术文件执行相应检查。

安装注意事项

桥梁卸落块安装位置应根据支架施工方案准确布置。

安装前应检查：

上下支承面是否平整、卸落块中心是否与设计受力位置对应以及操作方向是否方便后期调节。

安装后应复核标高，并确保支承结构稳定。

多组卸落块共同受力时，应避免单个卸落块提前受力或明显悬空。

卸落注意事项

支架卸落前，应确认桥梁结构已经达到施工方案规定的落架条件。

卸落过程应按照既定顺序进行，并控制各支点下降量。

不宜一次性大幅度降低某一个卸落块，否则可能造成：

支架受力重新分配过快、梁体局部受力变化或其他施工风险。

因此实际卸落应按照项目专项施工方案进行。

表面处理

桥梁卸落块可根据使用周期及现场环境采用：

防锈底漆、防腐面漆、喷涂或其他表面处理。

调节螺纹及机械活动位置的处理应避免影响正常操作。

对于重复周转使用的产品，使用后还应及时清理混凝土浆、锈蚀和杂物。

应用范围

桥梁卸落块主要可用于：

桥梁现浇梁支架、连续梁支架、盖梁施工、支架法施工、临时支撑体系以及其他需要标高调整和分级卸落的桥梁工程。

具体型号、承载力、调节范围和布置数量，应以实际桥梁专项施工方案为准。
