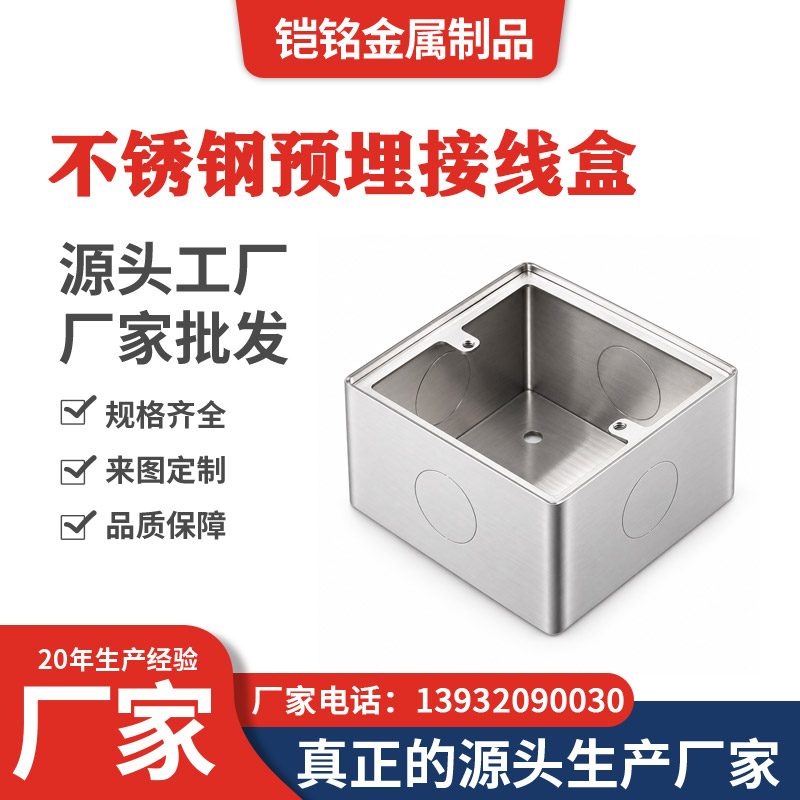

不锈钢预埋接线盒

产品介绍

不锈钢预埋接线盒是一类在混凝土结构施工过程中提前安装的金属电气预埋构件，主要用于为后续电缆穿线、线路连接、线路分支以及电气设备安装预留空间和连接位置。

产品通常在混凝土浇筑前按照施工图纸定位，并与结构钢筋或其他预埋连接件进行固定。

待混凝土施工完成后，通过预留的箱体开口、穿线孔或线管接口进行后续电气施工。

主要作用

不锈钢预埋接线盒主要用于：

预留电气安装空间、实现线缆穿引与分支、保护线路连接部位，并为后期检修提供操作位置。

相比现场后期开凿混凝土安装接线盒，预埋结构能够在主体施工阶段提前确定：

安装位置、标高、开口方向和进出线位置。

因此该类产品对尺寸和孔位准确性要求较高。

不锈钢材质

不锈钢预埋接线盒可根据工程环境和设计要求采用：

304不锈钢、316不锈钢或其他指定牌号。

其中具体采用哪种材质，应结合：

环境腐蚀程度、安装位置、设计使用要求及项目技术文件

确定。

如果工程施工图已经明确不锈钢牌号，不应自行更换材质。

304不锈钢接线盒

304不锈钢可用于多数一般建筑、市政及桥梁工程环境。

采用304不锈钢加工时，可根据图纸进行：

剪板、折弯、冲孔、焊接及箱体组装。

产品完成后应注意控制箱体尺寸和焊接变形。

316不锈钢接线盒

对于沿海、高湿、盐雾或其他腐蚀环境较强的工程，可根据设计要求采用316或其他耐腐蚀性能更高的不锈钢材料。

是否需要316不锈钢，应由工程设计确定。

网站页面建议写成：

“304、316或按项目要求”

而不要统一宣传所有不锈钢预埋盒均采用316材质。

箱体尺寸

不锈钢预埋接线盒通常属于按图加工产品。

加工前应明确：

长度、宽度、高度、箱体深度、开口尺寸以及预埋深度。

箱体尺寸不仅要满足内部线缆和接线需求，还需要与混凝土结构厚度以及现场钢筋布置相协调。

板材厚度

不锈钢板厚应根据：

箱体尺寸、结构强度、预埋位置和工程设计要求

确定。

较大尺寸箱体如果板材过薄，在运输、安装或混凝土浇筑过程中可能产生明显变形。

因此板厚不建议在通用产品页固定写成某一规格。

进出线孔

接线盒可以根据电气施工图设置：

圆形穿线孔、预留敲落孔、线管接口孔、电缆孔或其他指定开孔。

开孔加工前需要确认：

孔径、孔距、数量、所在箱体侧面以及进出线方向。

不同孔位应避免与内部安装件、箱盖固定件或预埋连接结构产生干涉。

敲落孔结构

部分不锈钢预埋接线盒可根据图纸设置敲落孔。

敲落孔便于施工现场根据实际线管位置选择开孔。

其：

孔径、数量、排列方式及保留连接点

应按照设计及加工要求确定。

不建议所有产品统一设置相同敲落孔数量。

箱盖结构

不锈钢预埋接线盒箱盖可采用：

螺钉固定式、可拆卸式、铰链式或工程指定结构。

对于预埋后仍需要检修的接线盒，箱盖应便于后期拆卸。

箱盖与箱体之间还可根据项目要求设置：

密封垫、压紧结构或其他防护构造。

接地结构

金属预埋接线盒应根据电气设计要求设置相应接地连接结构。

可预留：

接地螺栓、接地端子、接地板或其他连接件。

具体规格和位置应按照项目电气图纸确定。

焊接结构

不锈钢预埋接线盒通常采用折弯与焊接组合加工。

焊接过程中应注意：

控制焊缝质量、减小箱体变形并保持边角尺寸准确。

加工完成后，可根据产品要求对焊缝区域进行清理或相应表面处理。

需要注意，不锈钢焊接加工应避免明显影响产品安装和防腐性能的缺陷。

表面处理

不锈钢箱体一般可保留不锈钢原色，也可以根据项目要求采用：

拉丝、酸洗钝化或其他规定处理方式。

具体采用何种表面状态，应结合产品材质和使用环境确定。

如果工程已有明确技术要求，应优先执行项目文件。

预埋安装

不锈钢预埋接线盒在混凝土浇筑前进行定位安装。

施工时应重点控制：

箱体位置、安装标高、开口方向、预埋深度以及与结构表面的关系。

安装完成后应进行可靠固定，避免混凝土浇筑及振捣过程中箱体发生：

移动、倾斜、转动或变形。

与结构钢筋配合

预埋接线盒安装时应注意与主体结构钢筋的位置关系。

如果箱体尺寸较大或开孔位置复杂，应在施工前结合钢筋布置图核对。

不宜在现场随意切断主体受力钢筋以安装接线盒。

如发生位置冲突，应按照项目设计及现场技术方案处理。

防止混凝土浆进入

接线盒预埋后，在混凝土浇筑前应做好封堵和保护。

重点包括：

箱盖、预留孔、穿线孔及线管接口。

如果水泥浆进入箱体或线管接口，可能增加后续电气安装和清理难度。

因此施工时应根据项目要求采用相应封堵措施。

与桥梁接线箱的区别

这一点建议在产品详情里保留。

桥梁接线箱通常强调桥梁电气系统中的线路连接、分支和检修，可采用预埋或后置安装。

而 不锈钢预埋接线盒 更强调：

在混凝土施工阶段预先埋设，并与主体结构同步施工。

两者应用场景存在重叠，但产品安装阶段和结构定位不同。

规格确认

加工不锈钢预埋接线盒前，应明确：

不锈钢牌号、箱体长×宽×高、板材厚度、箱盖结构、开孔数量、孔径、孔位、安装方向、接地结构、密封要求及产品数量。

推荐规格确认方式：

304/316 + 长×宽×高 + 板厚 + 开孔图 + 箱盖形式 + 预埋节点

有施工图纸时，最好直接提供：

产品详图 + 电气节点图 + 预埋位置图

进行加工确认。

加工流程

常见加工流程可写为：

图纸确认 → 不锈钢板下料 → 冲孔/开孔 → 折弯成型 → 箱体焊接 → 焊缝处理 → 尺寸检查 → 箱盖及附件装配 → 成品检查 → 包装。

如果项目对表面钝化、拉丝或密封结构有特殊要求，应增加相应工序。

产品检查

成品可重点检查：

材质、外形尺寸、板厚、箱体方正度、孔径、孔位、箱盖安装状态、焊缝、接地连接件及表面状态。

对于批量工程产品，尤其应注意：

各箱体开孔位置及尺寸保持一致。

项目有专项验收要求时，应按照施工图和技术文件执行。

包装及运输

不锈钢表面在运输过程中容易出现划痕和摩擦痕迹。

因此包装时应重点保护：

箱体表面、箱盖、边角和连接件。

可根据项目要求采用薄膜、隔离材料或箱体之间分层包装。

运输过程中应避免严重挤压导致箱体变形。

应用范围

不锈钢预埋接线盒可根据工程设计应用于：

桥梁工程、隧道工程、市政工程、建筑工程、高架结构、地下工程以及其他混凝土结构电气预埋系统。

具体材质、尺寸、开孔及安装结构应以项目施工图纸和技术要求为准。
