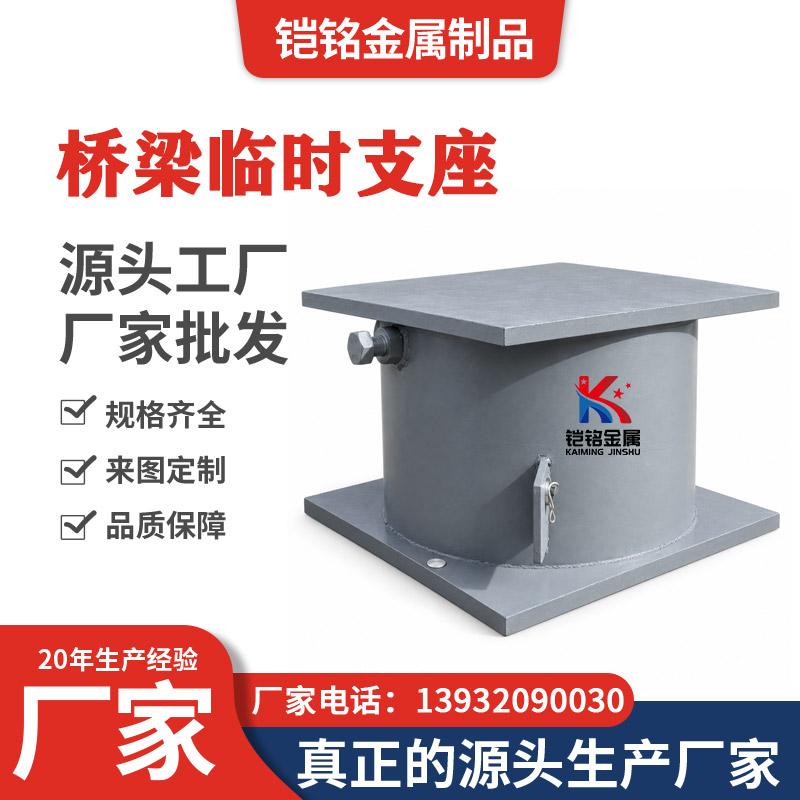

桥梁临时支座

产品介绍

桥梁临时支座是桥梁施工过程中用于梁体临时支撑、定位和荷载传递的一类工程构件。

在预制梁、现浇梁或其他桥梁上部结构施工过程中，梁体在正式支承体系形成之前，往往需要临时支座承担施工阶段荷载，并协助控制梁体标高和位置。

待永久支座安装、湿接缝施工或体系转换达到设计条件后，再按照施工方案对临时支座进行卸载或拆除。

因此，桥梁临时支座属于施工阶段构件，其设计和使用必须与具体桥梁施工工艺相匹配。

主要作用

桥梁临时支座主要用于：

临时承托梁体、传递施工阶段荷载、控制梁体标高、辅助落梁定位以及配合后期体系转换。

其核心作用并不是作为桥梁长期永久支承构件，而是为桥梁施工阶段提供稳定的临时受力条件。

在实际工程中，临时支座还需要满足后续：

卸载、降低高度或拆除

等施工要求。

与永久支座的区别

桥梁临时支座与永久桥梁支座的使用目的不同。

桥梁临时支座主要用于施工阶段，在体系转换或永久支承形成后通常需要卸载或拆除。

永久桥梁支座则属于桥梁长期结构体系的一部分，需要长期承担上部结构荷载并适应设计规定的转动和位移。

因此，两者不能按照同一产品参数选用。

这一点建议在您的产品详情中明确写出来，可以避免客户把“桥梁临时支座”理解成板式橡胶支座或盆式支座。

产品结构

桥梁临时支座的结构形式应根据施工方案确定。

常见可由：

上承压板、下承压板、支撑主体、调节部件、垫板、限位件及连接件

等部分组成。

部分工程还可能采用：

钢制支墩、楔形调节结构、螺杆调节结构、砂箱式结构或其他专用卸落结构。

如果客户提供施工图纸，应严格按照图纸加工，不建议自行改变结构形式。

钢材材质

桥梁临时支座可根据工程设计采用Q235B、Q355B或其他规定钢材。

具体材质应结合：

承载要求、构件尺寸、施工周期、结构形式及专项设计

确定。

如果施工图已经明确钢材牌号和材料标准，应按设计要求采购和加工。

对于承载要求较高的支座，不应仅根据外形尺寸判断材料和板厚。

承载要求

桥梁临时支座属于受力构件，承载能力是重要设计参数。

加工前应明确：

单个支座设计荷载、支座数量、梁体重量、施工附加荷载以及荷载分配方式。

产品页面不建议直接统一写：

“承载100吨”“承载200吨”

等固定参数，除非这是您已经定型并经过设计确认的标准产品。

更稳妥的写法是：

承载能力按桥梁施工设计要求确定。

支承高度

临时支座的支承高度应结合：

墩台标高、永久支座高度、梁底高程以及施工预留空间

综合确定。

加工时需要确认：

总高度、可调高度、卸载后高度及上下承压面尺寸。

如果支座承担调高功能，还应特别确认可调节范围。

调节结构

部分桥梁临时支座需要具备一定标高调节能力。

可根据设计采用：

钢垫板、楔形钢块、螺杆调节或其他机械调节结构。

调节方式应满足现场操作需要，同时保证支座调整完成后的结构稳定性。

如果使用垫板调节，应注意不同垫板厚度组合与承压面的有效接触。

卸载结构

桥梁临时支座的一个重要特点，就是需要在施工后期完成卸载。

不同结构可以采用不同方式，例如：

降低支承高度、抽取楔块、旋转调节部件、释放内部支承介质或整体拆除。

具体卸载方式应与专项施工方案一致。

产品加工时应充分考虑：

施工人员操作空间、卸载方向以及拆除条件。

上下承压板

桥梁临时支座上下部通常设置相应承压结构。

承压板主要用于将梁体荷载合理传递至支座主体及墩台结构。

加工时应控制：

钢板长度、宽度、厚度、平整度以及与支承主体之间的位置。

承压面不宜存在影响正常受力的明显翘曲。

焊接结构

钢制桥梁临时支座通常涉及焊接加工。

焊接部位应根据施工图纸确定：

焊缝形式、焊缝尺寸及连接位置。

对于承担主要荷载的焊接节点，不应仅按照普通钣金件方式处理。

加工完成后应检查：

焊缝外观、构件变形、承压面平整度及整体尺寸。

如项目有无损检测要求，应按照技术文件执行。

防锈及表面处理

桥梁临时支座虽然主要用于施工阶段，但通常仍会处于室外环境。

因此可根据项目要求采用：

除锈后涂防锈漆、喷涂防腐漆、热镀锌或其他表面处理。

如果临时支座使用周期较短，工程可能采用较基础的防锈处理。

对于使用周期较长或潮湿环境项目，应按照技术文件提高防腐要求。

支座稳定性

临时支座安装后应具有足够的整体稳定性。

应避免出现：

承压面过小、偏心受力、结构倾斜、支撑部件松动以及梁体荷载作用下明显侧移。

产品设计时需要综合考虑：

底板尺寸、支座高度、梁体作用点以及施工阶段可能出现的水平作用。

高宽比较大的临时支座尤其需要按照工程方案进行稳定性校核。

与桥梁卸落块的区别

如果您后面还准备做“桥梁卸落块”，建议两个页面明确区分。

桥梁临时支座是施工阶段承担梁体临时支撑作用的整体构件。

桥梁卸落块更强调通过机械结构实现支撑高度调整和卸落，通常属于临时支撑系统中的卸载调节构件。

两者可以配套使用，也可能根据不同工程采用不同结构形式，但不建议直接把两个名称做成完全相同的产品页。

规格确认

桥梁临时支座加工前，建议客户提供或确认：

桥梁类型、梁体形式、单个支座设计荷载、支承高度、上下承压板尺寸、钢材牌号、调节范围、卸载方式、安装位置、表面处理以及产品数量。

推荐采用：

结构形式 + 承载要求 + 长×宽×高 + 材质 + 调节/卸载方式

进行产品确认。

对于桥梁工程，最好直接依据：

临时支座施工图 + 梁体施工方案 + 节点详图

加工。

加工流程

常见加工流程可写为：

施工图审核 → 原材料确认 → 钢板/型钢下料 → 机加工或成型 → 结构组装 → 焊接 → 尺寸校正 → 表面处理 → 调节机构试装 → 成品检查 → 包装。

对于活动或卸落结构，应在出厂前进行相应试装，确认部件能够正常配合。

产品检查

桥梁临时支座成品可重点检查：

外形尺寸、支承高度、钢材规格、承压面平整度、焊缝状态、调节部件、连接件以及表面防腐。

对于有明确承载性能检测要求的工程，应按照项目技术文件进行相应检验。

不能仅凭外观判断临时支座承载能力。

施工安装

桥梁临时支座安装前应检查墩台或临时支承面的：

位置、标高、平整度和清洁状态。

支座应按照设计中心线安装，并保证承压面与梁底形成合理接触。

安装后应复核：

支座位置、顶面标高、垂直度以及梁体支承状态。

如果需要通过垫板或调节机构控制标高，应在梁体就位前完成初步调整。

卸载与拆除

当永久支承体系或桥梁结构达到设计规定的转换条件后，可以按照专项施工方案对临时支座进行卸载。

卸载通常需要：

对称、分级、同步进行。

不应在没有施工方案的情况下突然拆除单个受力支点，以免造成梁体受力状态发生较大变化。

临时支座拆除后，还应根据设计要求处理原支座位置。

应用范围

桥梁临时支座可根据工程设计用于：

公路桥梁、市政桥梁、铁路桥梁、预制梁架设、连续梁施工、桥梁体系转换以及其他需要临时承托和卸载的桥梁施工工程。

具体结构、尺寸、材质、承载能力及卸载方式应根据实际桥梁施工设计确定。
