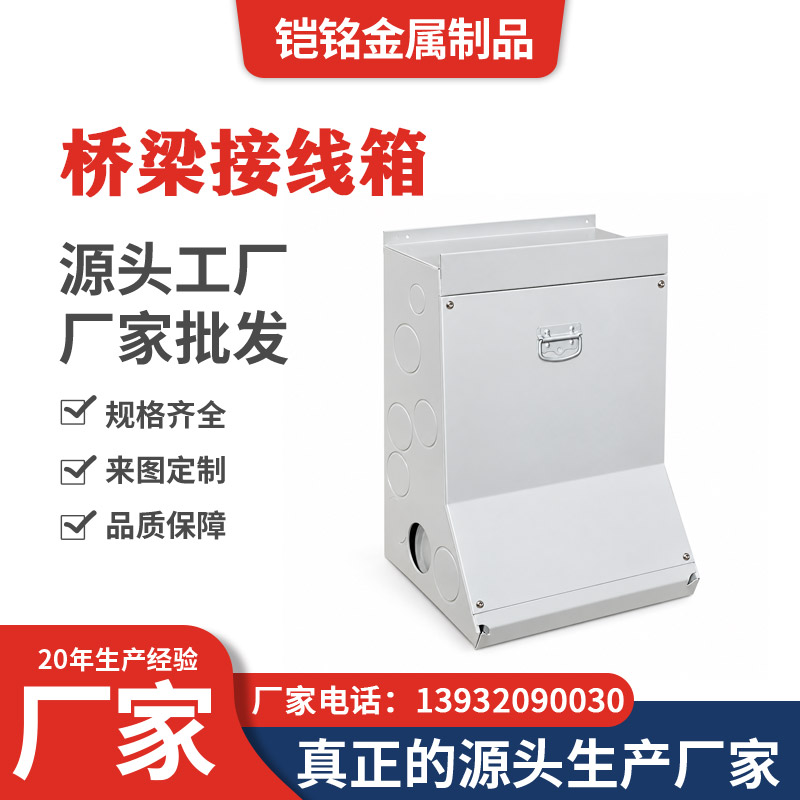

桥梁接线箱

产品介绍

桥梁接线箱是桥梁工程电气系统中用于线路连接、分支、检修和防护的一类金属箱体构件。

根据桥梁设计要求，接线箱可设置于桥梁梁体、桥面附属结构、检修通道或其他指定位置，为照明、监控、通信、供电及其他电气线路提供相应的连接和保护空间。

产品通常根据桥梁施工图纸进行定制加工，其箱体尺寸、钢板厚度、开孔位置、安装方式及表面处理并没有统一固定规格。

主要作用

桥梁接线箱主要承担：

电缆连接、线路分支、端子安装、检修操作以及对内部电气部件的机械保护。

通过将线路连接点集中设置在箱体内部，可以减少线路接头直接暴露在桥梁环境中的情况，同时便于后期检查、维护和更换。

桥梁接线箱本身主要属于电气配套结构件，具体内部端子、元器件及电气配置应按照项目电气设计确定。

箱体结构

桥梁接线箱通常由：

箱体、箱盖、安装连接件、进出线孔及内部安装位置

等部分组成。

根据项目要求，还可设置：

铰链、锁扣、密封结构、接地连接点、内部安装板及线缆固定装置。

不同桥梁工程对接线箱的结构要求可能存在较大差异，应以施工图纸为准。

箱体材质

桥梁接线箱可根据工程设计采用：

碳钢板、不锈钢板或其他指定金属材料。

如果采用碳钢箱体，通常还需根据使用环境进行相应防腐处理。

对于湿度较高、盐雾环境较重或有特殊耐腐蚀要求的桥梁项目，可根据技术文件选择不锈钢或相应防腐体系。

网站页面不建议统一写死某一种材质。

箱体尺寸

桥梁接线箱通常属于非标加工产品。

加工前需要确认：

箱体长度、宽度、高度、钢板厚度、箱盖尺寸及内部有效空间。

尺寸应结合内部线路数量、端子配置、安装位置和后期检修要求确定。

如果施工图已经标明外形尺寸，应严格按照图纸加工。

钢板厚度

接线箱钢板厚度应根据：

箱体尺寸、安装位置、结构强度、防护要求及工程技术文件

确定。

尺寸较大的箱体还可能需要设置加强结构，以降低使用过程中箱体变形。

具体板厚不建议在通用产品页统一规定。

进出线孔

进出线孔是桥梁接线箱加工中的重要内容。

可根据桥梁电气施工图预留：

圆孔、线管接口孔、电缆穿线孔或其他指定结构。

加工时需要明确：

孔径、数量、位置、方向以及是否配置护口、套管或接头。

如果孔位出现偏差，可能影响现场线管或电缆安装，因此应优先按照节点图加工。

箱盖结构

桥梁接线箱箱盖可根据项目要求采用：

可拆卸式、螺栓固定式、铰链开启式或其他结构。

箱盖设计应兼顾：

日常检修、固定可靠性及环境防护。

对于需要频繁检修的位置，可优先按照设计采用便于开启的结构。

密封及防护要求

桥梁结构长期处于户外环境，接线箱可能受到：

雨水、灰尘、湿气及环境污染物

影响。

因此，项目可根据安装位置对箱体提出相应密封和防护要求。

具体密封条形式、防护等级、排水结构及防水措施应按照电气设计文件确定。

如果项目明确要求IP防护等级，应按照实际检测和技术文件执行，不建议在普通产品页自行标注固定IP等级。

表面防腐处理

桥梁接线箱表面可根据工程要求采用：

热镀锌、喷塑、喷涂防腐漆或其他防腐体系。

具体采用哪种方式，应结合：

箱体材质、桥梁环境、安装位置以及设计使用年限

确定。

如果采用热镀锌工艺，加工时还应考虑孔位、结构变形及镀层后的装配要求。

热镀锌接线箱

对于碳钢桥梁接线箱，可根据项目要求进行整体热镀锌处理。

热镀锌主要用于提高金属箱体在户外环境中的防腐能力。

加工时应重点关注：

焊缝处理、排气孔、工艺孔以及镀锌后的箱盖与箱体配合。

如果图纸指定镀层技术要求，应严格按项目技术文件执行。

安装方式

桥梁接线箱可根据工程结构采用不同安装方式，例如：

预埋安装、膨胀或锚固螺栓固定、支架固定、梁体预留连接件固定等。

具体安装方式需要与桥梁主体结构和电气系统设计协调。

加工前应确认：

安装孔位置、连接板尺寸、固定孔距及箱体朝向。

预埋安装

部分桥梁接线箱可按照工程设计在混凝土施工阶段进行预埋。

此类产品加工时需要特别注意：

箱体外形尺寸、预埋深度、安装标高、开口方向及与钢筋结构之间的关系。

预埋箱体安装后，应采取措施防止混凝土施工过程中箱体发生移位或变形。

后置安装

对于采用后置安装的桥梁接线箱，可通过：

螺栓、支架或预留连接件

固定在指定位置。

加工时应根据现场连接方式准确确定安装孔及支架位置。

如果需要配套金属支架，可按照桥梁节点图成套加工。

内部安装空间

桥梁接线箱内部可根据电气设计预留：

端子排、接线端子、电缆固定件及其他电气元件

的安装空间。

箱体生产时主要提供相应结构基础，实际内部电气元件应根据项目采购范围确定。

如果订单仅包含箱体，应在技术确认中明确：

是否包含内部端子、安装板、接地件及其他附件。

接地结构

金属桥梁接线箱如项目要求，应根据电气设计设置接地连接位置。

可预留：

接地螺栓、接地板或其他指定连接结构。

具体位置和规格应按照电气施工图执行。

焊接要求

桥梁接线箱通常涉及箱体折弯和焊接加工。

焊接完成后，应检查：

焊缝连续性、箱体变形、边角状态及整体尺寸。

如果后续需要热镀锌或喷塑，应根据对应工艺对焊缝和表面进行处理。

可见外表面应尽量保持平整，避免影响后续防腐及安装。

加工流程

常见加工流程可写为：

施工图确认 → 材料下料 → 钣金折弯 → 开孔 → 箱体焊接 → 尺寸检查 → 表面处理 → 箱盖及附件装配 → 成品检查 → 包装。

如项目要求配套支架、螺栓或预埋件，可根据图纸进行成套加工。

规格确认

桥梁接线箱加工前建议确认：

箱体材质、外形尺寸、钢板厚度、箱盖形式、进出线孔数量及孔径、孔位尺寸、安装方式、安装孔距、表面处理、接地结构以及配套附件。

推荐采用：

材质 + 长×宽×高 + 板厚 + 开孔图 + 安装方式 + 表面处理

进行产品确认。

桥梁工程如果已有完整节点图，建议直接按照施工图加工。

产品检查

成品可重点检查：

外形尺寸、钢板厚度、箱体方正度、孔位、安装孔距、焊缝状态、箱盖开合、表面处理及附件配置。

热镀锌或喷塑产品还应检查表面是否存在明显影响使用的：

漏镀、严重磕碰、脱皮或大面积损伤。

具体验收要求应按照项目技术文件执行。

包装及运输

桥梁接线箱属于钣金结构件，运输过程中应防止箱体受到明显挤压和碰撞。

特别是：

箱盖、边角、锁扣及表面防腐层

应做好保护。

对于热镀锌或喷塑产品，可采用相应隔离包装，减少运输过程中产品之间直接摩擦。

应用范围

桥梁接线箱可根据工程设计应用于：

公路桥梁、市政桥梁、高架桥、跨线桥、桥梁照明系统、监控系统、通信系统及其他桥梁电气配套工程。

具体材质、尺寸、板厚、开孔、安装形式及防腐要求，应以实际桥梁工程设计文件为准。
