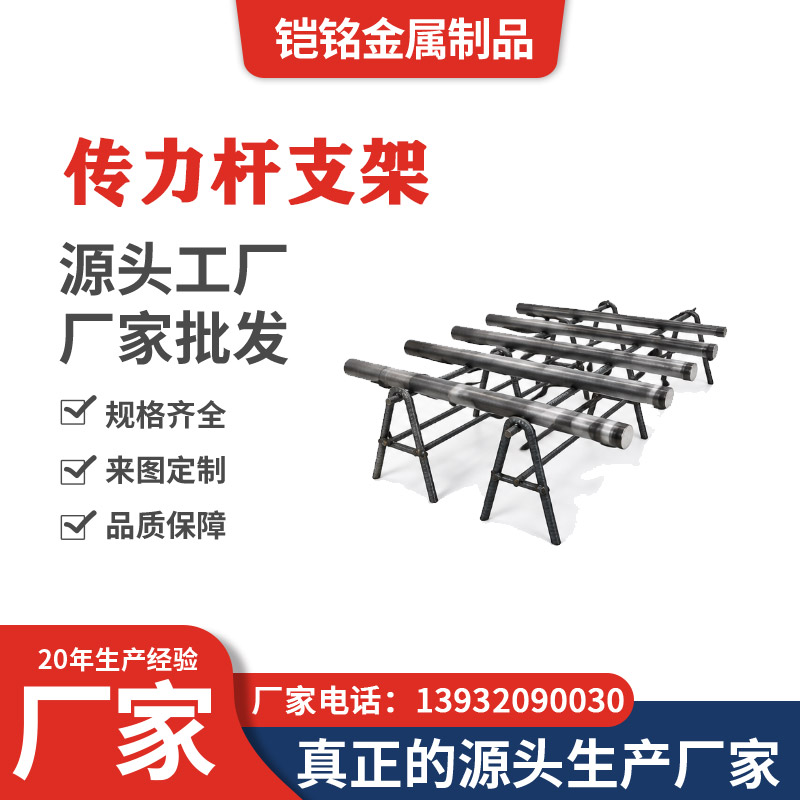

传力杆支架

产品介绍

传力杆支架是水泥混凝土路面接缝传力杆安装过程中使用的定位和支撑构件。其主要作用是在混凝土施工前按照设计要求对传力杆进行布置，使传力杆保持规定的安装位置、高度、间距和方向。

水泥混凝土路面中的传力杆通常需要跨越接缝按照一定间距排列。传力杆的位置和方向会直接影响接缝构造的正常工作，因此在采用支架法安装时，需要通过相应的支撑结构对传力杆进行固定，减少施工过程中产生位移、倾斜或间距变化。

传力杆支架的主要作用

传力杆支架主要承担支撑和定位作用。

支架按照设计位置布置后，可对多根传力杆进行排列和固定，使传力杆在混凝土浇筑前保持相对稳定的安装状态。

合理的支架结构有助于控制传力杆中心位置、安装高度、杆件间距以及与接缝之间的相对位置，减少施工扰动造成的偏位。

需要说明的是，传力杆支架本身不是混凝土板之间的主要荷载传递构件。板块之间的荷载传递主要由传力杆完成，支架主要服务于传力杆的安装定位。

结构形式

传力杆支架通常采用钢筋或相应钢材加工，可根据设计要求通过成型、焊接等方式组成具有一定稳定性的支撑结构。

支架的高度、长度、横向间距以及传力杆固定位置，应与混凝土板厚、传力杆直径、传力杆布置间距及接缝构造相匹配。

由于不同道路工程采用的传力杆规格和布置参数存在差异，传力杆支架通常需要结合施工图纸确定具体尺寸。

规格确定

传力杆支架不能只根据一个固定规格进行选择。

确定支架尺寸时，通常需要明确：

传力杆直径、传力杆长度、传力杆布置间距、安装高度、混凝土板厚、接缝形式以及支架整体尺寸。

对于具有明确工程图纸的项目，应根据施工图纸中的传力杆布置要求确定支架结构和加工尺寸。

安装注意事项

传力杆支架安装前，应核对支架尺寸及传力杆规格，并按照设计位置进行布置。

传力杆放置到支架后，应检查杆体的方向、高度和间距，保证传力杆排列基本平直，并与设计接缝位置保持正确关系。

在混凝土浇筑和振捣过程中，应尽量避免支架及传力杆受到明显碰撞和扰动，防止传力杆发生倾斜、移位或高程变化。

最终安装要求应以项目施工图纸和相关技术文件为依据。

应用范围

传力杆支架主要应用于采用传力杆结构的水泥混凝土铺装工程，可根据工程设计用于：

公路水泥混凝土路面、市政道路、机场道面、工业场坪、厂区道路以及其他混凝土铺装接缝工程。

不同工程的板厚、传力杆规格及布置方式存在差异，支架具体尺寸和结构形式应结合工程设计要求确定。
