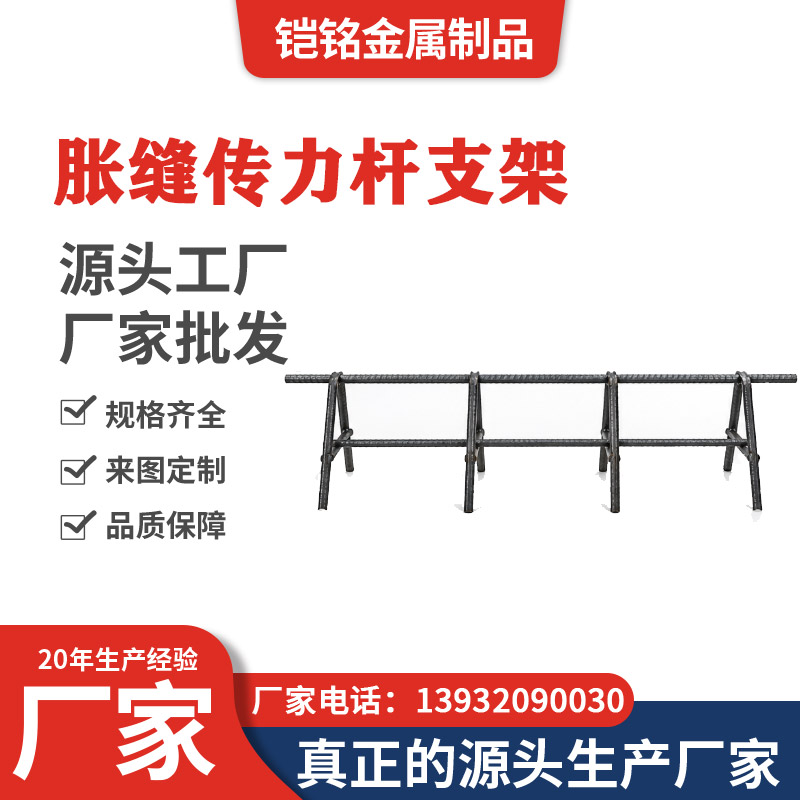

胀缝传力杆支架

产品介绍

胀缝传力杆支架是水泥混凝土路面胀缝结构中用于传力杆安装定位的配套构件。在采用支架法安装传力杆时，通过支架对多根传力杆进行支撑和固定，使传力杆按照设计要求保持相应的安装高度、间距和排列位置。

胀缝位置既需要通过传力杆改善相邻混凝土板之间的荷载传递，又需要满足板块伸缩变形要求。因此，传力杆的位置、方向以及活动端构造均需要按照设计要求进行控制。

主要作用

胀缝传力杆支架主要承担支撑、定位和辅助固定传力杆的作用。

在混凝土浇筑前，支架可将多根传力杆按照规定间距进行排列，并辅助控制杆体的安装高度和方向，降低施工扰动造成传力杆偏位的可能。

支架本身不承担相邻混凝土板之间的主要荷载传递功能。荷载传递主要由传力杆完成，而支架主要用于保证传力杆按照设计位置安装。

与传力杆套筒的配合

在相应的胀缝构造中，传力杆活动端可根据设计要求设置套筒，为杆体轴向移动预留必要空间。

因此，传力杆、传力杆套筒和传力杆支架承担不同功能：

传力杆负责相邻板块之间的荷载传递；套筒为活动端提供必要的轴向位移空间；支架则用于施工阶段对传力杆进行支撑和定位。

三者的具体配置应根据胀缝设计构造确定。

结构与加工

胀缝传力杆支架通常采用钢筋或相应钢材加工，可通过弯曲成型、焊接等工艺形成支撑结构。

支架高度应结合混凝土板厚及传力杆设计位置确定；支架长度及传力杆固定点间距，则需要根据传力杆数量和设计布置间距确定。

由于不同工程的胀缝结构、板厚及传力杆规格存在差异，支架通常具有一定的按图加工属性。

规格确定

确定胀缝传力杆支架规格时，建议明确以下参数：

传力杆直径和长度、传力杆设计间距、混凝土板厚、传力杆安装高度、胀缝宽度及构造、套筒设置要求、支架整体尺寸。

具有施工图纸的项目，应优先按照图纸中的接缝和传力杆布置要求确定加工尺寸。

安装注意事项

安装支架时，应按照设计位置布置，并检查支架自身的稳定性。传力杆放置完成后，需要检查杆体的高度、间距和排列方向。

设置套筒的一端，应同时检查套筒位置及内部活动空间是否符合设计要求。

混凝土浇筑和振捣过程中，应尽量避免直接碰撞传力杆及支架，以减少杆体偏位、倾斜或安装高度变化。

具体施工参数和允许偏差应以工程设计文件及相应技术要求为依据。

应用范围

胀缝传力杆支架主要用于设置胀缝传力杆的水泥混凝土铺装工程，可根据设计要求应用于公路、市政道路、机场道面、工业场坪、厂区道路等工程。

具体支架结构及尺寸应结合胀缝构造、混凝土板厚、传力杆规格和工程设计要求确定。
