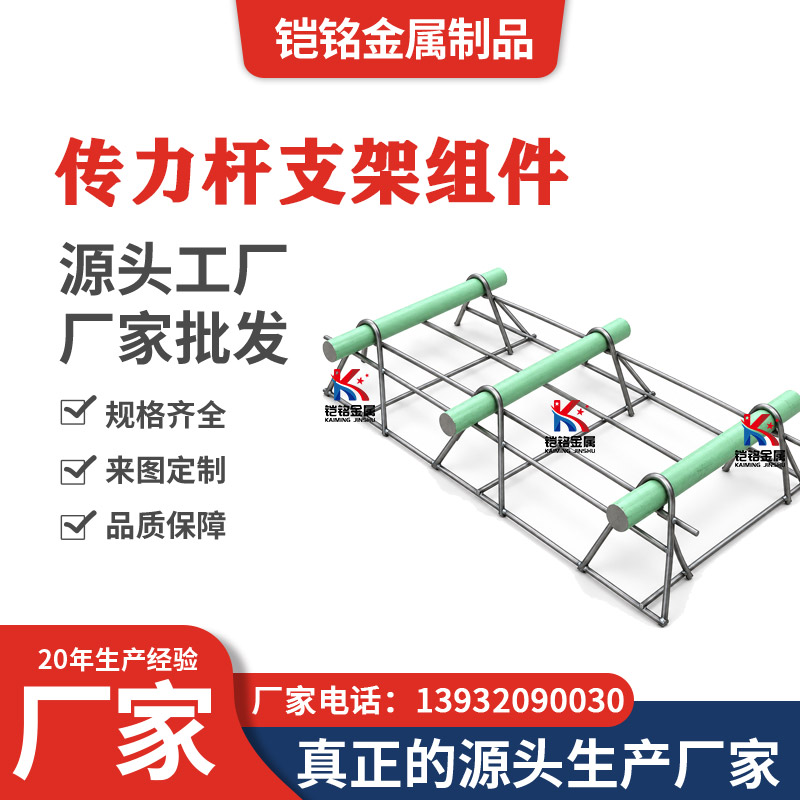

传力杆支架组件

产品介绍

传力杆支架组件是水泥混凝土路面接缝施工中用于传力杆安装和定位的一种配套结构。根据具体工程设计，组件通常由传力杆、传力杆定位支架以及相应的传力杆套筒等构件组成，各部分承担不同的结构功能。

在施工过程中，传力杆需要按照设计规定的位置、高度和间距跨越接缝布置。支架通过对传力杆进行支撑和定位，使多根传力杆在混凝土浇筑前保持相对稳定的安装状态。对于需要设置活动端的接缝构造，还可按照设计要求配套传力杆套筒，以满足混凝土板伸缩变形需要。

各组成部分的作用

传力杆支架组件中的不同构件具有不同功能。

传力杆主要用于在相邻混凝土板之间传递部分荷载，改善接缝附近板块的受力状态。

传力杆支架主要承担安装阶段的支撑和定位作用，用于控制传力杆的高度、间距、方向及排列位置。

传力杆套筒则根据接缝设计设置于相应的活动端，为传力杆轴向移动预留必要空间，使接缝能够适应一定范围内的伸缩变形。

因此，传力杆、支架和套筒虽然经常配套使用，但三者承担的结构功能并不相同。

组件结构与配套方式

传力杆支架组件的具体结构需要结合混凝土板厚、接缝形式、传力杆直径、传力杆长度以及设计间距综合确定。

支架通常采用钢筋或钢材经成型、焊接加工而成，并按照传力杆设计间距设置相应的支撑位置。传力杆放置于支架规定位置后，可形成规则排列的安装结构。

对于胀缝等需要设置活动端的构造，可根据设计要求在相应传力杆端部安装套筒。套筒内径、长度以及内部预留空间应与传力杆规格和接缝位移要求相匹配。

规格确定

传力杆支架组件没有适用于所有道路工程的统一尺寸。不同项目的板厚、交通荷载、接缝构造和传力杆设计参数存在差异，因此组件规格应以施工图纸和设计技术要求为依据。

确定配套规格时，通常需要明确传力杆的直径、长度和材质，支架的高度、长度和固定间距，以及套筒的材质、内径、长度和预留活动空间。

这些参数之间需要相互匹配，避免出现传力杆与支架位置不对应、套筒尺寸不匹配或安装高度不符合设计要求等情况。

加工要求

支架部分可根据图纸进行钢筋下料、弯曲成型和焊接加工。加工完成后，应核对整体尺寸、传力杆固定位置和支架高度。

传力杆应根据设计要求控制直径、长度及表面状态；有防腐或涂层要求时，应按照相应工程技术要求执行。

套筒则需要根据传力杆外径及活动端设计要求确定配合尺寸，并保证内部具有必要的轴向活动空间。

安装注意事项

传力杆支架组件安装前，应按照施工图纸核对各组成构件的规格和数量，并检查支架结构是否存在明显变形。

传力杆安装在支架上后，需要检查杆体高度、间距、方向以及与接缝位置之间的关系。设置套筒的一端还应确认套筒安装位置及内部预留空间。

混凝土浇筑和振捣过程中，应减少对传力杆及支架结构的直接碰撞，避免因支架移动或变形造成传力杆偏位。

具体施工方法、安装允许偏差及质量验收要求，应按照项目设计文件及相应施工技术要求执行。

应用范围

传力杆支架组件可根据设计要求应用于公路、市政道路、机场道面、工业场坪、厂区道路以及其他采用传力杆接缝结构的水泥混凝土铺装工程。

对于不同工程，应根据板厚、接缝形式、传力杆规格及施工设计确定具体的组件配置。
