胀缝传力杆套筒为什么要预留活动空间？结构与安装要点

一、胀缝传力杆套筒是什么？

胀缝传力杆套筒是水泥混凝土路面胀缝结构中与传力杆配套使用的一类活动端构件。

传力杆横跨接缝设置，一侧需要保持相应的传力关系，另一侧则可能根据设计设置活动端。

套筒安装在传力杆活动端后，可以将杆端与周围混凝土进行隔离，并按照节点设计为杆体沿轴线方向的移动预留空间。

因此，胀缝传力杆套筒并不是普通的钢管或塑料管。

其核心功能是：

配合传力杆形成活动端，使接缝在保持荷载传递能力的同时满足设计要求的伸缩条件。

二、为什么胀缝传力杆不能两端都完全固定？

水泥混凝土板会受到温度变化、材料收缩以及其他因素影响。

胀缝的设置目的之一，就是为相邻混凝土板之间的相对变形预留条件。

传力杆虽然需要横跨胀缝进行荷载传递，但如果杆体两端都与混凝土形成较强的轴向约束，就可能影响接缝正常伸缩。

因此，部分胀缝节点会将传力杆一端设置为相对固定端，另一端设置为活动端。

活动端通常需要通过：

隔离处理、套筒、护套或其他设计规定的结构

降低轴向约束。

三、套筒为什么需要预留内部活动空间？

传力杆套筒的作用不仅是把钢杆与混凝土隔开。

对于需要杆端产生轴向移动的胀缝节点，套筒内部还需要根据设计保留一定有效空间。

当混凝土板发生相应伸缩时，传力杆端部可以在套筒内部产生一定的轴向相对移动。

如果套筒内部没有足够空间，即使外部安装了套筒，也可能无法形成设计要求的活动条件。

因此，套筒内部空间属于胀缝活动端结构的重要组成部分。

四、活动空间是不是越大越好？

不是。

传力杆套筒内部空间应根据工程节点确定。

如果预留空间不足，可能影响杆端正常活动。

但如果套筒尺寸或内部间隙过大，也可能影响产品定位和现场安装状态。

因此，不能简单理解为：

套筒越长越好，内部空间越大越好。

正确方式是根据施工图纸明确：

套筒长度、杆体伸入深度以及需要预留的有效活动空间。

五、带缓冲泡沫的传力杆套筒有什么作用？

部分胀缝传力杆套筒内部会设置可压缩缓冲材料。

其主要作用是：

在套筒内部形成相应缓冲空间，同时减少混凝土浆体或杂物直接占用设计活动区域。

部分实际产品会采用约30mm的缓冲泡沫结构，但这一尺寸属于具体产品形式，并不能作为所有道路工程的统一标准。

不同项目应根据节点图确定：

缓冲材料的材质、长度、位置及压缩空间。

六、传力杆套筒通常安装在哪一端？

对于明确区分固定端和活动端的胀缝传力杆，套筒通常安装在设计规定的活动端。

固定端主要与一侧混凝土形成设计要求的工作关系。

活动端则通过套筒等结构降低轴向约束。

因此，生产和施工过程中应特别注意：

固定端与活动端不能随意调换。

如果现场将套筒方向安装错误，可能改变原节点的工作状态。

七、胀缝传力杆套筒常见有哪些结构形式？

根据不同工程设计，传力杆套筒可以采用不同结构。

常见形式包括：

硬质塑料套筒、金属套筒、带内部缓冲材料的套筒以及其他按图加工的活动端套管。

不同结构的具体尺寸和材料并不统一。

工程选择时应重点关注：

套筒是否能够满足传力杆直径、活动空间及接缝节点的要求。

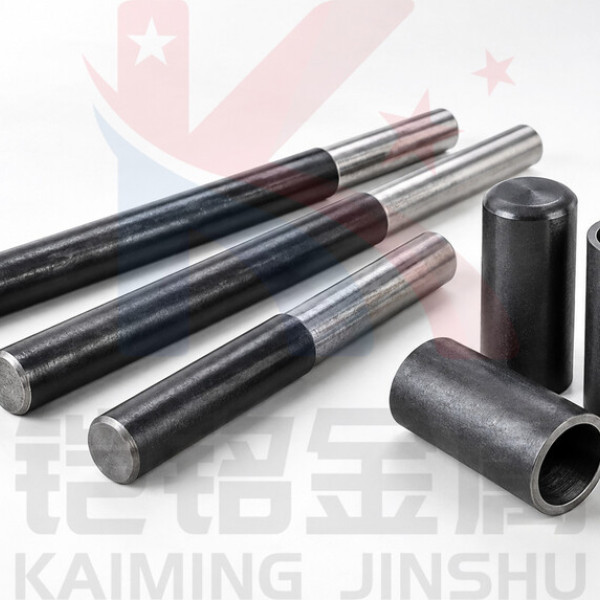

八、金属传力杆套筒是什么结构？

金属传力杆套筒可以根据工程图纸采用金属管材加工。

一种常见形式为：

一端封闭，一端开口。

开口端用于传力杆插入，封闭端则形成套筒端部结构。

其长度、内径、壁厚以及封闭形式应按照施工图纸确定。

不能仅根据传力杆直径自行确定套筒全部尺寸。

九、硬质塑料套筒有什么特点？

硬质塑料传力杆套筒可用于部分道路接缝活动端结构。

其主要作用同样是：

隔离杆端与混凝土、降低粘结约束并形成相应活动条件。

塑料套筒重量相对较轻，便于现场配套安装。

但产品仍需要与传力杆形成合理尺寸配合。

套筒材料、内径、长度及端部形式均应按照具体项目要求确定。

十、套筒内径如何确定？

套筒内径需要根据传力杆实际直径确定。

尺寸过小，可能造成杆体无法顺利插入，或者限制活动端正常工作。

尺寸过大，则可能使产品之间的配合过于松动，增加定位难度。

因此，套筒内径应综合考虑：

传力杆直径、套筒材料、结构形式以及活动要求。

批量生产前，应按照工程规格完成尺寸确认。

十一、套筒长度如何确定？

套筒长度同样没有适用于所有工程的固定数值。

具体尺寸通常与：

传力杆总长度、活动端长度、接缝宽度以及设计位移条件

有关。

加工前需要从节点图中确认：

套筒总长度、杆体插入位置以及内部预留空间。

不能简单使用其他道路工程的套筒尺寸替代。

十二、套筒和无粘结护套有什么区别？

两者都可以降低传力杆相应区域与混凝土之间的粘结约束，但结构功能并不完全相同。

无粘结护套通常沿杆体一定长度进行包覆，主要形成低粘结区域。

传力杆套筒更多安装在杆端，并可根据设计为杆端提供明确的活动空间。

因此可以理解为：

护套更侧重杆段隔离，套筒更侧重活动端及杆端空间。

具体工程采用哪种结构，应根据施工图纸确定。

十三、套筒与沥青隔离处理可以互相替代吗？

不能自行替代。

沥青或其他隔离处理主要通过在传力杆表面形成隔离层，降低杆体与混凝土之间的粘结和摩阻。

套筒则通过实体构件将杆端与混凝土隔开，并可能提供相应活动空间。

两者虽然都可能与活动端有关，但结构作用方式不同。

如果图纸明确要求使用套筒，就不应擅自改成简单表面处理。

十四、套筒为什么不能被混凝土浆堵死？

对于内部设计有活动空间的套筒，如果混凝土浇筑过程中大量浆体进入套筒内部并凝固，就可能占用杆端原本需要的活动空间。

这样即使套筒还安装在杆端，也可能无法按照原设计正常工作。

因此，安装前应检查：

套筒结构是否完整、端部是否符合设计、内部是否清洁。

混凝土浇筑过程中也应尽量避免套筒脱落或严重进浆。

十五、传力杆插入套筒越深越好吗？

不是。

传力杆插入套筒的深度需要与内部活动空间共同确定。

如果插入过深，可能压缩原本需要预留的杆端活动空间。

如果插入不足，又可能影响套筒与杆体之间的安装稳定性。

因此，杆体插入深度应根据节点图和产品结构确定。

不能单纯以“插到底”为安装原则。

十六、套筒安装时为什么要控制方向？

部分传力杆产品的一端为固定端，另一端为活动端。

套筒必须安装在设计规定的一侧。

如果整个接缝内部分套筒方向不一致，可能导致传力杆活动端布置与图纸不符。

因此，安装前应统一确认：

接缝方向、固定端方向以及套筒所在一侧。

批量产品在包装和现场存放时，也可以根据工程要求进行方向区分。

十七、套筒与传力杆支架是什么关系？

传力杆套筒负责活动端隔离和活动空间。

传力杆支架则负责传力杆的安装定位。

两者功能不同。

在采用支架定位的胀缝施工中，完整结构可能包括：

传力杆、套筒和传力杆支架。

支架需要保证传力杆按照图纸保持：

安装高度、杆间距、水平度和平行度。

套筒不能替代支架，支架也不能替代套筒。

十八、套筒安装前需要检查哪些内容？

安装前应重点检查：

套筒材质是否正确；

内径是否与传力杆匹配；

长度是否符合图纸；

端部结构是否完整；

内部是否存在杂物；

缓冲材料是否按照要求设置；

产品是否存在明显破裂或变形；

活动端方向是否明确。

发现存在影响使用的问题时，应在混凝土浇筑前处理。

十九、混凝土浇筑过程中需要注意什么？

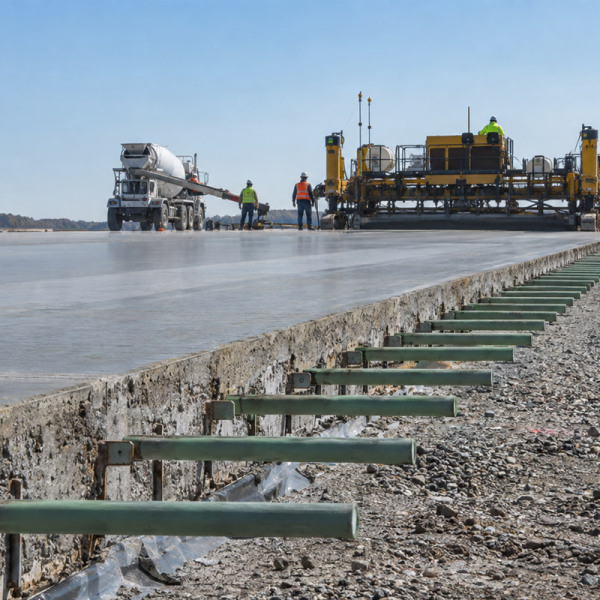

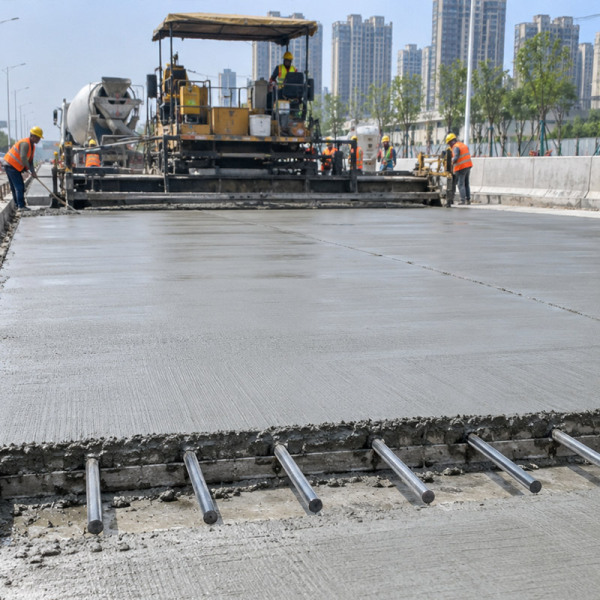

完成传力杆、套筒及支架安装后，混凝土施工过程中应避免产品位置发生明显变化。

需要重点注意：

支架移动、传力杆倾斜、套筒脱落以及活动端受损。

振捣和摊铺过程中，还应保持传力杆相邻杆件之间的合理平行状态。

产品安装正确但浇筑过程中发生明显位移，同样可能影响最终节点结构。

二十、哪些工程可能使用胀缝传力杆套筒？

根据不同设计要求，传力杆套筒可应用于：

市政水泥混凝土道路、高速公路混凝土路面、机场混凝土道面以及其他设置活动端传力杆的工程。

具体是否需要套筒，应由接缝节点确定。

并不是所有传力杆都需要配置套筒，也不能因为属于混凝土道路就默认采用相同套筒结构。

二十一、采购胀缝传力杆套筒需要提供哪些参数？

工程采购时建议明确：

配套传力杆直径、套筒材质、内径、外径、长度、壁厚、端部结构、数量以及内部缓冲要求。

同时还应说明：

使用的接缝类型和活动端结构。

如果有施工图纸，应优先提供节点详图进行确认。

二十二、为什么最好把传力杆和套筒一起确认？

传力杆套筒属于配套产品。

如果杆体和套筒分别采购，但技术参数没有统一确认，可能出现：

内径无法配套、长度不一致、杆体插入深度不合理或内部活动空间不足。

因此，即使传力杆和套筒不是同时生产，也应按照同一套工程图纸核对尺寸关系。

二十三、套筒运输和存放需要注意什么？

对于塑料类套筒，在运输过程中应避免：

重物长时间挤压、剧烈碰撞以及尖锐物体划伤。

如果产品产生明显开裂或严重变形，可能影响安装及隔离效果。

金属套筒则应避免严重碰撞造成端部变形。

不同规格的套筒应分类存放，减少现场混用。

二十四、胀缝传力杆套筒常见的采购误区

工程采购中比较容易出现的问题包括：

只提供套筒长度，不提供传力杆直径；

只说明塑料套筒，不说明内部结构；

忽略杆端活动空间；

默认所有套筒长度相同；

把防粘套管与端部活动套筒完全等同；

直接沿用其他项目的规格。

这些问题都可以通过生产前核对施工节点减少。

二十五、总结

胀缝传力杆套筒是传力杆活动端的重要配套构件。

其作用不仅是把传力杆与混凝土隔开，更重要的是根据接缝节点：

降低杆端轴向约束，并为传力杆预留相应的活动条件。

实际工程中，套筒的：

材质、内径、长度、壁厚、端部结构、杆体插入深度以及内部缓冲空间

都应根据施工图纸确定。

从产品加工到现场安装，应重点控制套筒与传力杆的配合、活动端方向、内部空间以及施工过程中的产品稳定性，使其与胀缝设计要求保持一致。
