传力杆厂家如何按工程图纸加工？材质、规格与质量控制说明

一、传力杆为什么需要按照工程图纸加工？

传力杆主要应用于水泥混凝土路面及其他混凝土接缝结构中，用于在相邻混凝土板之间传递部分荷载，并根据接缝结构要求配合板块产生相应变形。

虽然传力杆外观看起来通常是一根光圆钢杆，但不同工程的技术参数并不完全相同。

实际项目中，传力杆可能在以下方面存在差异：

材质、杆体直径、总长度、设置间距、表面处理、固定端与活动端结构、套筒形式以及配套支架尺寸。

因此，传力杆并不适合仅根据“常用规格”直接批量生产。

更合理的生产方式是根据施工图纸、材料清单及节点详图确定产品参数后，再进行定尺加工。

二、传力杆加工前需要确认哪些参数？

正式安排生产前，通常需要确认传力杆的基本技术参数。

首先是材料牌号。

不同项目可能根据设计要求采用不同钢材，部分道路工程会采用HPB300热轧光圆钢筋，也有工程根据具体技术条件选择其他符合设计要求的钢材。

其次是杆体尺寸。

需要明确传力杆的直径、总长度以及产品数量。如果工程图纸对固定段、活动段或表面处理区域进行了划分，还应进一步明确各功能段的位置和长度。

此外，还需要确认：

表面处理方式、活动端方向、是否需要传力杆套筒、是否配置传力杆支架，以及项目对尺寸公差和材料证明资料是否有专项要求。

只有这些信息明确以后，才能减少产品到达施工现场后出现规格不匹配的问题。

三、传力杆为什么通常采用光圆钢杆？

道路传力杆与普通锚固钢筋的工作方式不同。

普通带肋钢筋通常希望通过钢筋表面的肋纹与混凝土形成较强的机械咬合作用，而传力杆除了需要承担接缝两侧的荷载传递，在部分接缝结构中还需要允许杆体产生一定的轴向相对位移。

因此，道路传力杆通常采用光圆钢杆。

光圆结构有利于降低杆体与混凝土之间的机械咬合，并可根据节点设计配合沥青隔离、无粘结护套、塑料套筒或金属套筒等结构使用。

具体采用何种材料和结构，应以工程设计文件为准。

四、传力杆的直径和长度如何确定？

传力杆的直径和长度与混凝土板厚、道路结构、车辆荷载、接缝形式及设计要求有关。

因此，并不存在适用于所有工程的统一规格。

生产加工时，应以施工图纸标注的尺寸为依据。

如果图纸中只提供杆径和总长度，还需要结合接缝节点确认杆体在接缝两侧的布置关系。

对于具有活动端的传力杆，还应核对活动区域的位置及相关套筒要求。

不同项目即使都属于道路传力杆，也可能采用不同的直径和长度，因此不能直接套用其他工程的产品尺寸。

五、传力杆定尺加工需要注意什么？

钢材进入生产环节后，应按照工程要求进行定尺切断。

加工过程中需要重点控制：

杆体长度、直径、直线度以及端部状态。

传力杆作为接缝构件，如果杆体存在明显弯曲，可能增加后续安装定位难度，并影响相邻传力杆之间的平行关系。

批量生产时，还应保持同一规格产品尺寸的一致性。

如果工程技术文件对长度偏差、端部处理或其他尺寸指标提出具体要求，应按照项目要求执行。

六、传力杆为什么会有不同的表面处理？

不同接缝结构对传力杆与混凝土之间的粘结状态要求可能不同。

部分项目会要求对杆体相应区域进行沥青或其他隔离处理，以降低钢杆与混凝土之间的粘结和摩阻。

部分工程则会采用无粘结护套、塑封或其他结构。

另外，对于具有防腐要求的项目，还可能采用环氧涂层或其他专项防护方式。

需要注意的是：

降低粘结的隔离处理和防腐涂层并不是完全相同的概念。

生产前应根据图纸明确实际技术要求，不能仅根据产品外观判断加工方式。

七、固定端和活动端如何区分？

部分传力杆节点会根据工程功能划分固定端和活动端。

固定端主要与一侧混凝土形成设计要求的工作关系，使杆体能够稳定传递荷载。

活动端则需要降低轴向约束，使杆体能够在接缝伸缩过程中产生相应的轴向移动。

活动端可以根据工程设计采用：

表面隔离、无粘结护套、塑料套筒、金属套筒或带缓冲空间的套筒结构。

加工过程中应特别注意活动端方向和结构形式。

如果套筒安装方向错误，可能影响现场接缝节点的施工。

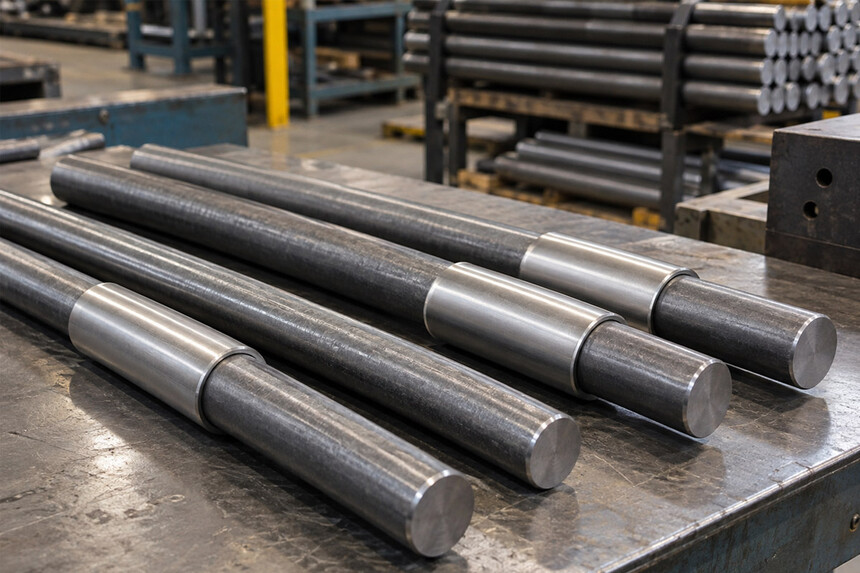

八、传力杆套筒如何与杆体配套？

传力杆套筒通常用于需要设置活动端的接缝节点。

套筒不能只根据外观尺寸选择，而应与传力杆规格及节点活动要求配套。

加工和采购时需要确认：

套筒材质、内径、长度、壁厚、封闭形式以及内部是否需要设置缓冲空间。

对于金属传力杆套筒，可根据图纸加工成一端封闭、一端开口的结构。

对于部分塑料套筒，也可能根据项目要求在内部配置缓冲材料。

具体结构均应以工程图纸为准。

九、传力杆支架有什么作用？

传力杆支架主要用于施工阶段定位和固定传力杆。

在混凝土浇筑和振捣过程中，如果传力杆缺少稳定支撑，可能发生下沉、倾斜或位置偏移。

因此，配套支架需要根据设计控制：

传力杆安装高度、杆间距、排列方向以及整体稳定性。

生产传力杆支架时，也应提前确认配套传力杆的数量、间距和安装高度。

不能出现传力杆规格正确，但支架尺寸与施工图不匹配的情况。

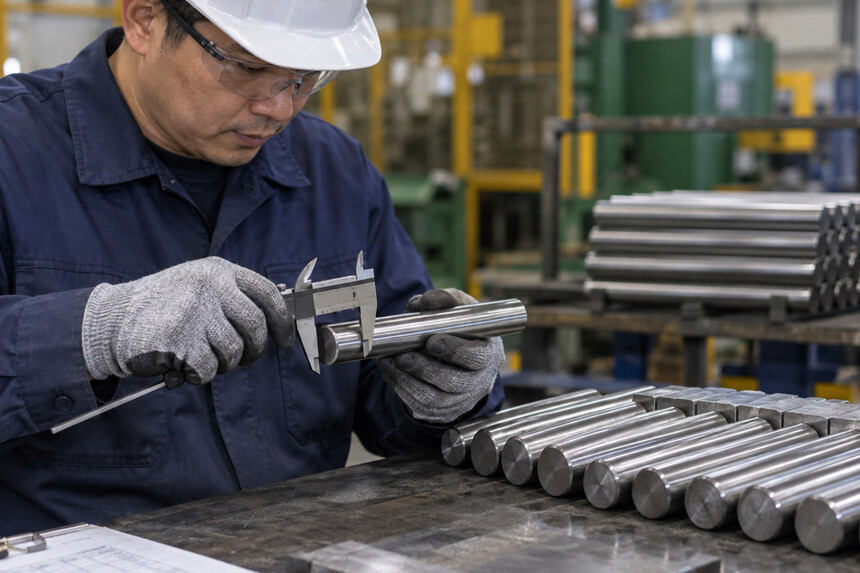

十、传力杆生产过程中如何进行质量控制？

传力杆质量控制首先从原材料开始。

对于有材料牌号要求的工程，应核对原材料规格及相关质量资料。

进入加工环节后，应重点检查：

杆体直径、定尺长度、直线度、表面状态以及功能段位置。

对于经过表面处理的产品，需要检查处理位置是否正确，是否存在明显漏涂或大面积破损。

对于带护套或套筒的产品，还应检查：

护套位置、套筒尺寸、配合状态以及产品方向。

批量产品完成后，应按照工程要求分类整理，避免不同规格产品混装。

十一、传力杆包装和运输需要注意什么？

普通光圆传力杆具有一定重量，批量运输过程中需要合理码放和固定。

如果产品带有沥青处理层、护套、环氧涂层或其他表面结构，应避免装卸过程中反复拖拽和剧烈碰撞。

特别是带塑料套筒或护套的产品，应减少重物挤压造成的开裂和变形。

到达施工现场后，应按照规格分类存放，并在正式安装前再次核对产品型号和数量。

十二、不同工程使用的传力杆是否相同？

不同工程虽然都可能使用传力杆，但产品结构并不一定相同。

高速公路水泥混凝土路面、普通道路、机场混凝土道面以及铁路无砟轨道底座等工程，其接缝形式和技术要求可能存在明显差异。

因此：

高速公路传力杆、机场跑道传力杆、高铁路基传力杆以及其他专项工程传力杆，不应仅因为产品名称相似就认为可以采用相同规格。

不同项目应分别依据施工图纸确认。

十三、采购传力杆时为什么建议提供图纸？

如果采购信息只有“传力杆”三个字，生产厂家很难准确判断具体产品要求。

完整的采购信息通常应包括：

钢材牌号、杆体直径、总长度、数量、表面处理、固定端与活动端要求、是否配置套筒以及是否需要配套支架。

如果能够提供施工图纸或节点详图，可以更加准确地确认：

活动端位置、处理范围、套筒结构以及安装关系。

对于道路、机场、铁路等工程，按照正式图纸生产能够减少产品与现场结构不匹配的风险。

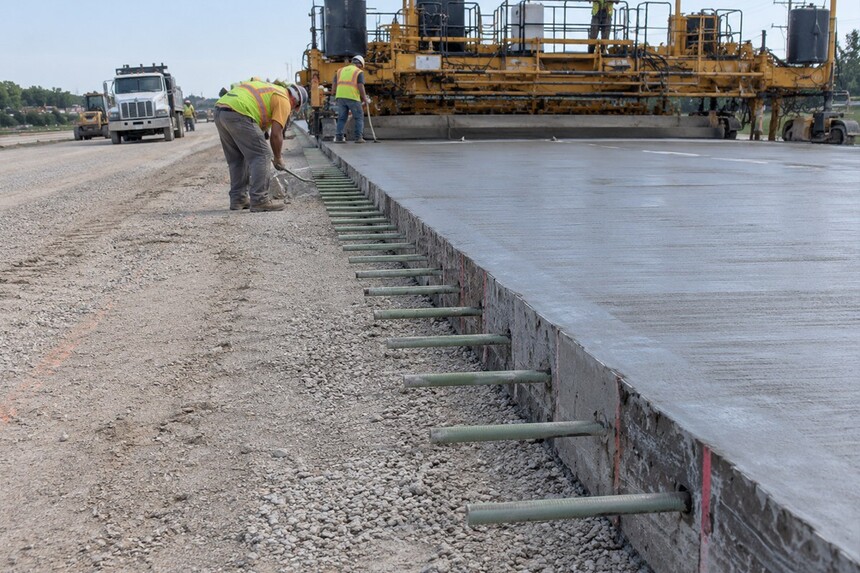

十四、传力杆产品与施工安装需要配合控制

传力杆符合图纸尺寸，只是保证工程使用效果的一个基础环节。

现场安装同样需要控制：

安装位置、杆间距、标高、水平度、平行度以及活动端方向。

如果产品加工正确，但现场发生明显倾斜、错位或活动端装反，同样可能影响接缝正常工作。

因此，传力杆工程应同时重视：

产品加工质量和现场安装质量。

十五、总结

传力杆属于典型的工程按图加工金属构件。

从原材料到成品，需要根据施工图纸明确：

材质、直径、长度、表面处理、固定端与活动端、套筒及支架等技术参数。

不同道路、机场、铁路及混凝土接缝工程的结构要求可能不同，因此不宜简单套用所谓的统一规格。

通过施工图纸、材料表和节点详图确认产品要求，并对原材料、定尺加工、表面处理及配套构件进行质量控制，可以使传力杆产品更准确地满足实际工程施工要求。
