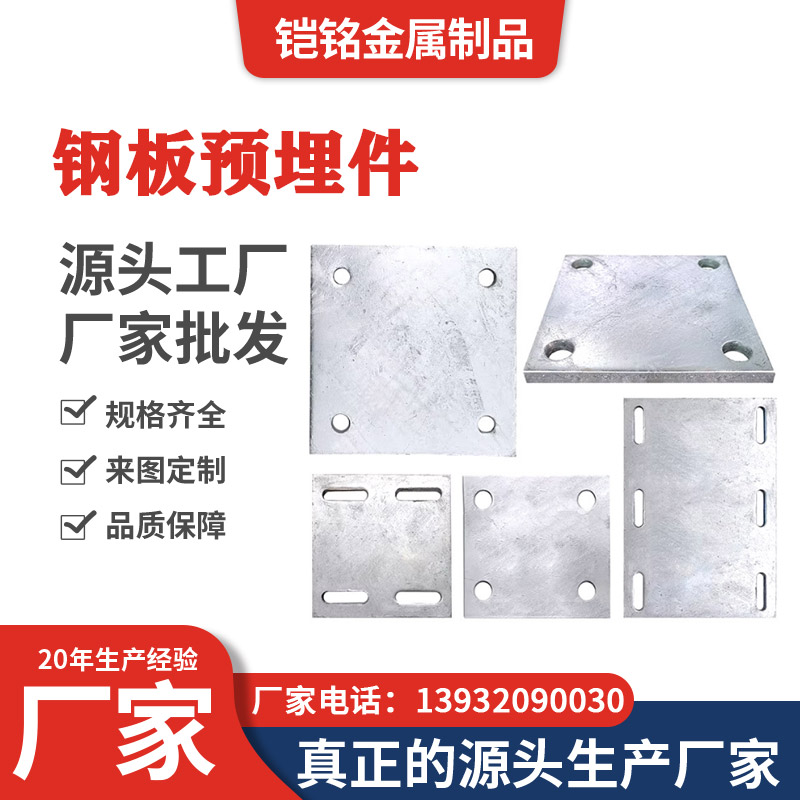

钢板预埋件

产品介绍

钢板预埋件是一类以钢板作为主要连接面，并与锚筋、锚杆或其他金属构件组合形成的工程预埋连接件。

施工时，钢板预埋件按照设计位置预先安装于钢筋混凝土结构中，锚筋或锚杆埋入混凝土内部，钢板连接面根据后续施工要求外露、齐平或设置于指定位置。混凝土施工完成后，可利用预埋钢板与钢结构、支架、设备或其他构件进行连接。

由于不同工程节点的受力形式、安装位置和连接方式存在较大差异，钢板预埋件通常属于按施工图纸加工的非标准工程构件。

主要作用

钢板预埋件主要用于在混凝土结构内部提前设置金属连接节点，为后续构件安装提供连接条件。

常见作用包括：

钢结构构件连接、设备及支架固定、梁柱节点连接、建筑附属构件安装以及其他工程预留连接。

通过预先设置钢板和锚固构件，可减少后期在主体混凝土结构上进行大范围开孔或重新设置连接点的需要。

预埋件的实际承载能力应由结构设计确定，与钢板厚度、钢板尺寸、锚筋规格、锚固长度、焊缝结构及混凝土条件等多项因素相关。

主要结构组成

常见钢板预埋件可由以下部分组成：

预埋钢板、锚筋、锚杆、螺纹杆及其他连接构件。

最常见形式之一是：

钢板 + 多根锚筋

锚筋按照设计位置焊接于钢板背面，在混凝土内部形成锚固。

部分产品则采用钢板配螺杆、钢板配弯筋或其他组合形式。

具体结构应以工程图纸为准。

钢板尺寸

钢板是钢板预埋件的重要组成部分。

加工前通常需要明确：

钢板长度、宽度、厚度、外形以及边角形式。

钢板可以是矩形、正方形，也可以根据节点结构加工成异形钢板。

不能简单按照某一种固定尺寸统一生产，不同工程中的钢板尺寸应根据连接构件、受力情况和安装空间确定。

钢板厚度

钢板厚度是预埋件的重要技术参数之一。

不同结构节点对钢板刚度及承载能力的要求不同，因此板厚应严格按照设计图纸执行。

产品页面不建议写统一的“常用厚度”，以免让采购人员误认为不同项目可以直接采用相同规格。

如工程图纸明确规定板厚，应按照设计要求进行钢板下料。

孔位加工

部分钢板预埋件需要在钢板上加工圆孔、长孔或其他安装孔。

此时需要确认：

孔径、孔数量、孔中心距、孔边距以及孔位方向。

孔位尺寸应与后续螺栓、设备或连接构件相匹配。

对于孔位精度要求较高的产品，应按照加工图进行定位加工，并在成品阶段复核孔距。

锚筋结构

锚筋是钢板预埋件与混凝土形成连接的重要组成部分。

加工前需要明确：

锚筋材质、直径、长度、数量、布置位置以及端部结构。

锚筋可根据工程图纸采用直筋、弯筋或其他设计结构。

不同钢板尺寸并不意味着可以简单按比例增加或减少锚筋数量。锚筋的具体配置应按照结构设计要求确定。

锚筋与钢板焊接

锚筋通常按照设计位置与钢板进行焊接连接。

加工时需要准确控制锚筋的：

间距、位置、方向以及垂直度。

焊缝形式、焊缝长度及焊接要求应根据施工图纸或相关技术文件执行。

焊接过程中还应注意控制钢板变形。对于较薄钢板或焊点较多的产品，如果焊接顺序和热输入控制不当，可能造成钢板翘曲，进而影响现场安装。

钢板切割加工

钢板预埋件可根据图纸采用相应的钢板下料方式。

加工内容可能包括：

钢板切割、开孔、倒角、异形加工及边缘处理。

对于大尺寸或异形预埋件，应重点检查外形尺寸和对角线等参数。

如设计要求特定边缘处理，也应按照加工图执行。

材质要求

钢板预埋件所使用的钢板和锚筋材质应根据工程设计确定。

不同项目可能分别规定钢板与锚筋的钢材牌号，因此加工前应分别核对各组成部分的材质要求。

不能因为钢板采用某种材质，就默认锚筋也采用完全相同材质。

若项目要求提供材质证明或相关检测文件，应按照技术文件要求进行材料确认。

表面处理

钢板预埋件可根据工程环境采用：

本色、除锈处理、热镀锌或其他设计规定的防腐方式。

完全埋入混凝土内部的部分与长期处于室外环境的外露钢板，其防腐要求可能不同。

如果采用热镀锌处理，应根据产品整体结构确定是在焊接完成后进行整体处理，还是按照项目技术方案执行其他工艺。

具体防腐等级和处理方式应以工程设计文件为准。

加工流程

钢板预埋件常见加工过程包括：

图纸确认 → 钢板下料 → 钢板开孔或异形加工 → 锚筋下料 → 锚筋成型 → 定位组装 → 焊接 → 尺寸检查 → 表面处理（如有） → 成品检查。

对于结构复杂的预埋件，在批量加工前还应认真核对图纸版本、构件编号及安装方向。

规格确认

钢板预埋件属于典型的非标准产品。

加工前建议明确：

钢板材质、钢板长度、宽度、厚度、孔径、孔距、锚筋材质、锚筋直径、锚筋长度、锚筋数量、焊接要求及表面处理方式。

例如，只提供：

300×300预埋钢板

还不能完整确定成品。

至少还需要确认：

300×300×板厚 + 钢板材质 + 锚筋直径 × 长度 × 数量 + 焊接结构 + 表面处理。

因此，有完整施工图纸时应优先按图加工。

安装注意事项

钢板预埋件安装前，应依据建筑轴线和施工图纸确定：

平面位置、标高、方向以及钢板连接面的状态。

混凝土浇筑前，应将预埋件可靠固定，减少振捣过程中出现位移、倾斜或旋转。

对于外露钢板，应重点控制连接面标高和平整度。

如果后续需要与钢结构进行焊接或螺栓连接，还应提前检查钢板位置与后续构件安装尺寸是否对应。

具体安装允许偏差应按照项目施工技术文件执行。

应用范围

钢板预埋件可根据工程设计用于：

钢结构工程、建筑工程、桥梁工程、工业厂房、设备基础、幕墙结构、支架安装以及其他混凝土结构预埋连接工程。

具体钢板尺寸、板厚、锚筋数量和连接形式应根据实际工程图纸确定。
