幕墙预埋件

产品介绍

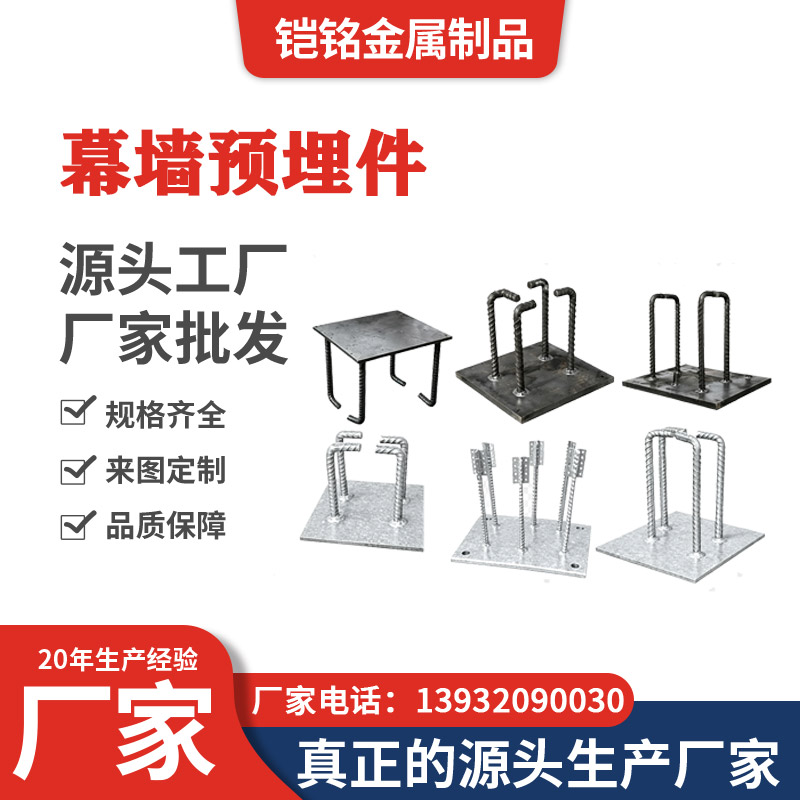

幕墙预埋件是建筑幕墙工程中用于连接幕墙系统与主体结构的一类预埋金属构件。

产品通常在混凝土梁、柱、墙体或其他主体结构施工阶段提前安装，并与混凝土形成预埋连接。待主体结构施工完成后，再通过预埋钢板、连接件、转接件等与幕墙龙骨及其他幕墙构件进行连接。

常见幕墙预埋件可由钢板、锚筋、锚杆等部件组合加工，具体结构、尺寸及布置位置应根据幕墙节点设计确定。

主要作用

幕墙预埋件主要用于在建筑主体结构中提前形成幕墙安装连接节点。

其作用包括：

为幕墙连接件提供安装位置、连接幕墙龙骨与主体结构、传递幕墙系统相应作用力以及控制幕墙连接节点位置。

幕墙预埋件并不是单独承担整个幕墙系统作用的独立构件，其实际受力性能需要结合：

钢板尺寸、锚筋规格、锚固长度、焊接结构、主体混凝土以及幕墙节点整体设计

综合确定。

常见应用形式

幕墙预埋件可根据不同幕墙系统应用于：

玻璃幕墙

用于玻璃幕墙立柱、横梁及连接件与主体结构之间的节点连接。

石材幕墙

用于石材幕墙龙骨、连接件或支撑结构与主体结构连接。

金属幕墙

用于铝板、金属板等幕墙系统的龙骨及支撑构件连接。

不同幕墙系统的节点形式存在差异，因此预埋件结构不能统一按照某一种规格加工。

结构组成

常见钢板式幕墙预埋件通常由：

预埋钢板 + 多根锚筋

组成。

钢板作为后续连接面，锚筋焊接在钢板背面，并在主体混凝土施工过程中埋入结构内部。

根据设计要求，也可采用其他锚杆或组合结构。

锚筋数量、直径、长度及布置位置应以幕墙节点图为准。

预埋钢板加工

幕墙预埋钢板加工前，应明确：

钢板长度、宽度、厚度、材质及外形。

部分产品还需要按照施工图加工圆孔、长孔或其他连接孔。

若图纸有孔位要求，应同时确认：

孔径、孔数量、中心距、边距及孔位方向。

对于后续需要安装转接件的钢板，尺寸和位置应与幕墙节点保持对应。

锚筋结构

锚筋主要用于使预埋钢板与混凝土主体结构形成可靠连接。

加工时应按照幕墙设计图纸明确：

锚筋材质、直径、长度、数量、布置间距及端部结构。

根据不同节点设计，锚筋可能采用直杆、弯曲结构或其他形式。

不能单纯依据钢板大小决定锚筋规格和数量，应以设计文件为依据。

锚筋与钢板焊接

钢板式幕墙预埋件通常需要将锚筋按照规定位置焊接在钢板背面。

焊接加工过程中，应重点控制：

锚筋位置、间距、方向、焊缝结构以及钢板焊接变形。

对于锚筋数量较多或钢板较薄的产品，应合理安排焊接顺序，减少钢板出现明显翘曲。

焊缝形式、尺寸及质量要求应按照幕墙施工图和项目技术文件执行。

材质要求

幕墙预埋件使用的钢板及锚筋材质，应根据幕墙结构设计要求确定。

不同工程可能对钢板、锚筋分别规定不同钢材牌号。

如施工图纸明确要求Q235B、Q355B或其他材料，应严格按照图纸选材。

对于需要材质证明或相关检测资料的工程，也应按照项目要求进行材料确认。

表面处理

幕墙预埋件根据安装位置和使用环境，可采用：

本色、除锈、热镀锌或其他防腐处理方式。

由于部分幕墙连接节点可能处于建筑外围护区域，对防腐性能存在相应要求，因此应根据项目设计确定具体处理方式。

如采用热镀锌处理，应综合考虑：

钢板、锚筋、焊缝以及后续连接区域

的实际使用要求。

具体镀层或防腐技术要求应按照项目文件执行。

与后置埋件的区别

幕墙预埋件通常是在主体混凝土施工阶段提前安装。

而后置连接件则是在主体结构施工完成后，根据实际位置通过相应连接方式进行安装。

两种连接方式的施工阶段及节点设计不同，不能在没有设计依据的情况下随意替换。

如果工程图纸已经明确采用预埋方式，应按照设计位置、规格及节点要求进行安装。

加工流程

幕墙预埋件常见加工流程包括：

幕墙节点图确认 → 钢板下料 → 钻孔或异形加工 → 锚筋下料 → 锚筋成型 → 定位组装 → 焊接 → 尺寸检查 → 表面处理 → 成品检查。

对于同一建筑中不同楼层、不同轴线或不同节点编号的预埋件，应按照图纸编号进行分类加工和标识。

规格确认

幕墙预埋件一般属于非标准工程产品。

加工前建议明确：

钢板材质、钢板长宽厚、孔径、孔距、锚筋材质、锚筋直径、长度、数量、焊接要求、表面处理及构件编号。

例如只提供：

300×200幕墙预埋件

通常不能直接确定完整产品。

还应明确：

300×200×板厚 + 钢板材质 + 锚筋规格 × 长度 × 数量 + 孔位 + 焊接方式 + 表面处理。

有幕墙节点详图时，应优先按照图纸加工。

安装注意事项

幕墙预埋件安装前，应根据建筑轴线、楼层标高及幕墙节点图确定安装位置。

重点控制：

水平位置、垂直位置、标高、钢板方向及连接面位置。

混凝土浇筑前，应将预埋件与主体钢筋或定位结构可靠固定，减少浇筑及振捣过程中发生位移。

浇筑完成后，应核对实际预埋位置与幕墙设计节点是否一致，为后续龙骨及连接件施工提供条件。

具体安装允许偏差及验收要求应按照幕墙工程施工图纸和技术文件执行。

应用范围

幕墙预埋件可根据工程设计用于：

玻璃幕墙、石材幕墙、金属幕墙、铝板幕墙、建筑外立面龙骨系统及其他幕墙连接工程。

具体钢板尺寸、锚筋结构、材质、焊接方式及表面处理，应根据实际幕墙节点设计确定。
