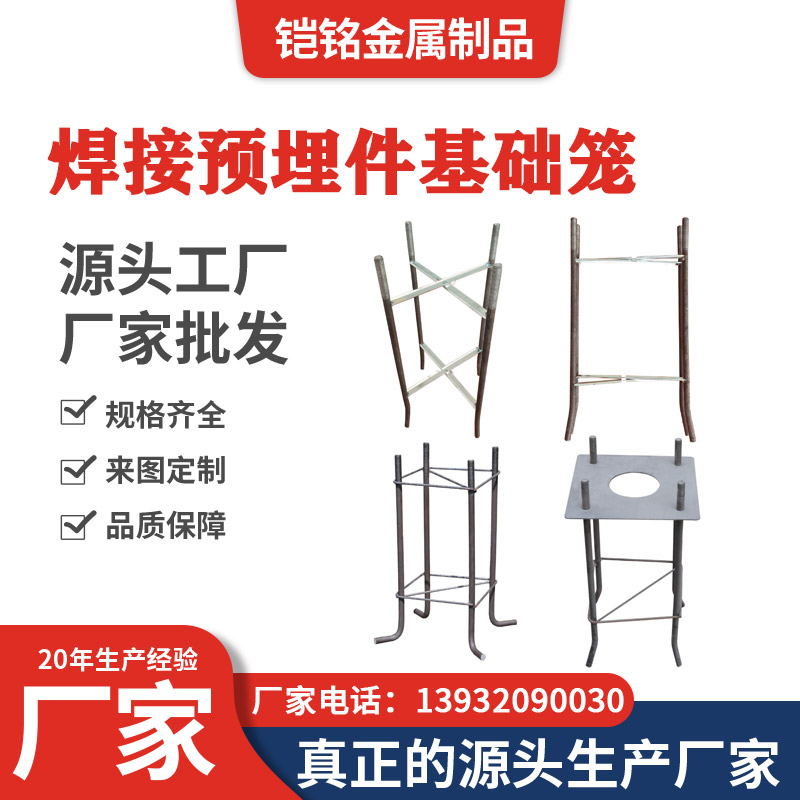

焊接预埋件基础笼

产品介绍

焊接预埋件基础笼是一种将多种金属预埋构件按照基础节点设计进行定位、组装和焊接后形成的整体预埋组件。

根据工程结构不同，基础笼可由钢板、锚筋、螺杆、连接钢筋、定位板以及其他金属构件组成。各组成部分按照施工图纸确定位置后，通过焊接形成具有固定几何尺寸的整体结构。

施工时，基础笼整体安装于混凝土基础指定位置，再进行钢筋绑扎、定位和混凝土浇筑，从而在基础内部提前形成后续结构所需的连接节点。

主要作用

焊接预埋件基础笼主要具有以下作用：

整体定位、基础预埋、控制构件间距、保持相对位置以及为后续钢结构或设备提供连接条件。

与单块预埋钢板或单根预埋螺杆相比，基础笼将多个预埋构件提前组合成整体，可减少现场逐件定位带来的尺寸误差。

对于多根螺杆、多块钢板或复杂基础节点，整体焊接结构有利于保持各构件之间的相对位置。

结构组成

焊接预埋件基础笼没有统一固定结构，可根据工程设计由不同构件组合。

常见组成包括：

预埋钢板
作为基础连接面或定位构件。

锚筋或锚杆
埋入混凝土内部，与主体基础形成锚固。

预埋螺杆
用于后续设备底座、钢结构底板或其他构件连接。

定位钢板或连接钢筋
用于控制螺杆、锚筋及其他构件之间的位置和整体尺寸。

具体组成应依据工程基础节点图确定。

整体焊接结构

“焊接预埋件基础笼”的主要特点是多个构件通过焊接形成整体。

加工过程中，应先根据图纸完成各部件下料，再通过工装或定位措施控制：

整体长度、宽度、高度、中心距、孔距、对角尺寸及构件方向。

在尺寸确认后进行焊接固定。

焊接完成后应重新检查整体尺寸，避免因焊接收缩或热变形导致基础笼尺寸发生明显变化。

钢板加工

基础笼中如包含预埋钢板或定位钢板，应根据图纸确定：

钢板长度、宽度、厚度、孔径、孔距及外形。

部分钢板可能仅用于定位，部分钢板则属于后续结构的连接构件，两者功能不同，不能按照统一规格加工。

对于需要多根螺杆穿过的定位板，应重点控制孔距与孔径。

锚筋及螺杆

基础笼中的锚筋、锚杆或螺杆应按照工程图纸确定：

材质、直径、长度、数量及布置形式。

如采用螺纹杆，还应明确：

螺纹规格、有效丝长、外露长度及配套螺母、垫片。

对于多根螺杆组成的基础笼，应重点控制各螺杆之间的中心距和垂直度。

焊接加工要求

焊接是基础笼加工中的关键工序之一。

焊接前应按照图纸进行整体定位，确认各构件之间的位置关系。

加工过程中重点控制：

焊接位置、构件垂直度、整体方正度、对角尺寸以及焊后变形。

具体焊缝形式、焊接长度、焊脚尺寸以及焊接质量要求，应按照工程图纸和技术文件执行。

不能因为产品名称为“基础笼”，就采用统一的焊接结构。

整体尺寸控制

基础笼属于整体预埋组件，因此其整体尺寸通常比单个构件尺寸更加重要。

加工时常需要重点检查：

整体长×宽×高、螺杆中心距、钢板孔距、对角尺寸、顶部标高关系以及各连接件相对位置。

如果用于钢结构柱脚或设备基础，还应确保基础笼尺寸与上部底板孔位相对应。

对于圆形或多边形布置的基础笼，应按照图纸控制相应布置直径或中心尺寸。

材质要求

焊接预埋件基础笼中可能包含多种金属构件，不同部件材质可以根据工程设计分别确定。

施工图纸可能分别规定：

钢板材质、锚筋材质、螺杆材质及连接钢筋材质。

因此加工前应逐项核对，不能默认基础笼所有部件均采用相同钢材。

如项目要求提供材质证明或相关技术资料，应按照项目文件执行。

表面处理

焊接预埋件基础笼可根据工程使用环境采用：

本色、除锈、热镀锌或其他设计要求的防腐处理。

如果设计要求整体热镀锌，通常应在主要焊接和组装完成后按照相应工艺要求进行处理。

对于含有螺纹杆的基础笼，还应注意热镀锌后螺纹与配套螺母之间的装配状态。

具体防腐方式及处理范围应按照项目技术要求确定。

加工流程

焊接预埋件基础笼常见加工流程包括：

施工图确认 → 原材料准备 → 钢板下料 → 钻孔 → 锚筋及螺杆下料 → 各部件加工 → 工装定位 → 整体组装 → 焊接 → 尺寸复核 → 表面处理 → 成品检查。

对于结构较大的基础笼，还应结合运输条件确定整体加工或分段加工方案。

规格确认

焊接预埋件基础笼属于典型的按图定制产品。

加工前建议至少明确：

整体长宽高、钢板尺寸及板厚、锚筋或螺杆材质、直径、长度、数量、螺纹长度、孔径、孔距、焊接要求、表面处理以及构件编号。

例如仅提供：

“基础笼一套”

无法确定实际加工内容。

此类产品最适合直接按照：

基础施工图 + 节点详图 + 材料表

进行加工确认。

安装注意事项

基础笼安装前，应根据基础轴线和施工图纸确认整体方向及安装位置。

安装过程中重点控制：

中心位置、水平尺寸、顶部标高、垂直度以及螺杆外露长度。

对于尺寸较大的基础笼，应采取可靠定位和支撑措施，避免混凝土浇筑过程中发生：

整体位移、倾斜、旋转或变形。

混凝土浇筑前，还应再次核对螺杆中心距、钢板位置以及与上部结构连接尺寸是否一致。

对于外露螺纹部位，应做好保护，减少水泥浆污染或丝扣损伤。

应用范围

焊接预埋件基础笼可根据工程设计用于：

钢结构基础、工业设备基础、机械设备基础、电力工程、塔架基础、支架基础、工业厂房及其他需要整体预埋连接的混凝土基础工程。

具体结构形式、材质、整体尺寸和焊接要求，应根据实际工程施工图纸确定。
