钢结构预埋件

产品介绍

钢结构预埋件是钢结构工程中用于连接钢构件与混凝土基础或主体结构的一类预埋金属构件。

产品通常在混凝土浇筑前按照施工图纸安装到指定位置，待混凝土施工完成后，再通过焊接、螺栓连接或其他设计连接方式与钢柱、钢梁、支架、设备底座等上部结构进行安装。

钢结构预埋件可由钢板、锚筋、锚杆、螺杆等不同构件组合形成，具体结构应根据钢结构节点设计确定。

主要作用

钢结构预埋件主要用于在混凝土结构中提前形成钢结构安装节点。

常见用途包括：

钢柱柱脚连接、钢梁节点连接、钢结构支架固定、设备支撑连接及其他钢结构构件安装。

通过合理设置预埋件，可以使混凝土基础与上部钢结构按照设计节点形成连接。

预埋件实际承载能力与钢板尺寸、板厚、锚筋规格、焊缝结构、混凝土强度及整体节点设计相关，应以结构设计计算和施工图纸为依据。

常见结构形式

钢结构预埋件根据节点形式不同，可采用多种结构。

常见形式包括：

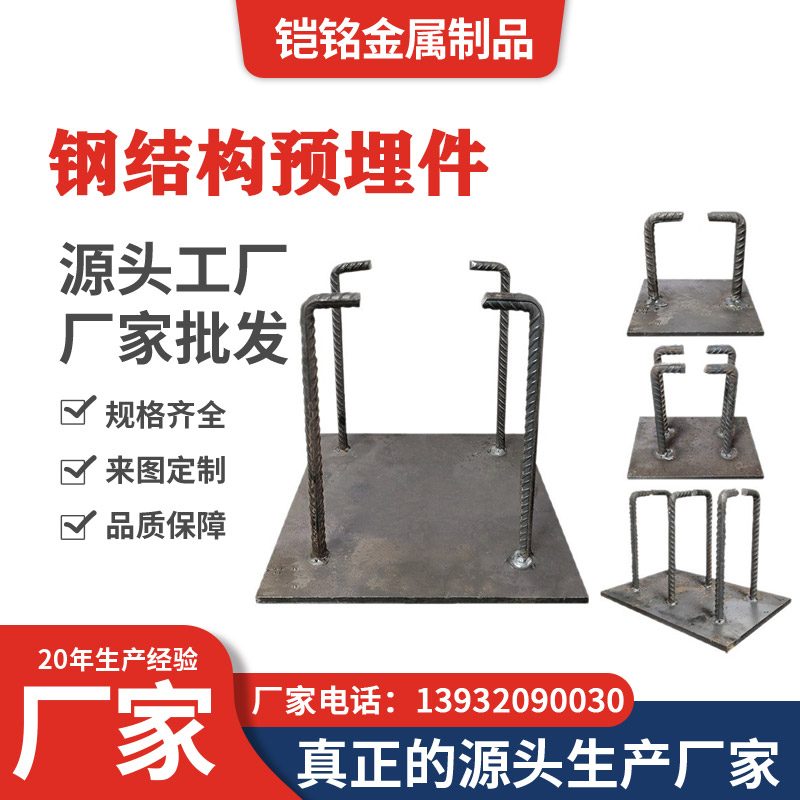

钢板 + 锚筋

钢板作为连接面，多根锚筋焊接在钢板背面并埋入混凝土内部。

钢板 + 锚杆

适用于部分基础或节点结构，具体锚杆形式根据设计确定。

钢板 + 螺杆

在钢板上设置螺纹杆，便于后续通过螺母与钢结构构件连接。

异形钢结构预埋件

根据柱脚、梁节点或空间结构要求，将钢板加工成特殊形状。

钢柱柱脚预埋应用

在钢结构厂房及其他钢结构建筑中，钢柱通常需要通过柱脚节点与混凝土基础连接。

根据设计形式，柱脚位置可设置预埋钢板、地脚螺栓、锚筋或其他预埋构件。

钢结构预埋件加工时，应重点确认：

柱脚板尺寸、连接孔位、钢板标高、锚筋布置及后续钢柱安装方式。

不同柱脚节点不能采用统一尺寸，应严格按照基础详图加工。

钢板加工

钢结构预埋件使用的钢板需根据设计确定：

长度、宽度、厚度、孔径、孔距及外形。

部分钢板还需要加工长孔、异形孔或特殊边缘。

对于与钢柱底板、钢梁节点或设备底座配套的产品，孔位和整体尺寸应与后续安装构件保持对应。

锚筋与锚杆

锚筋或锚杆用于将预埋钢板与混凝土结构形成整体连接。

加工前应明确：

材质、直径、长度、数量、间距、布置位置及端部形式。

根据工程设计，可采用直锚筋、弯锚筋、螺纹杆或其他结构。

锚筋数量和规格应由结构设计确定，不能仅根据钢板大小自行配置。

焊接加工

钢结构预埋件通常涉及较多焊接工序。

锚筋、锚杆或其他连接件与钢板之间，应按照设计位置进行组装和焊接。

焊接过程中需要重点控制：

锚筋位置、间距、方向、焊缝结构以及钢板变形。

对于较大钢板或焊接点较多的预埋件，还应合理控制焊接顺序，减少因焊接热输入造成的明显翘曲。

具体焊缝形式和质量要求应以施工图纸及技术文件为准。

材质要求

钢结构预埋件的钢板、锚筋、锚杆等部件应根据项目设计要求选材。

不同构件可能采用不同钢材牌号，因此加工前应分别核对。

如果施工图纸明确要求Q235B、Q355B或其他材料，应按照设计执行，不宜自行更换。

如项目要求材质证明或相关检测资料，应根据技术文件进行材料确认。

表面处理

钢结构预埋件可根据使用环境采用：

本色、除锈、热镀锌或其他防腐处理。

完全埋入混凝土内部的部分和长期外露的连接面，其防腐要求可能存在差异。

用于户外钢结构或防腐要求较高的工程时，可根据设计采用热镀锌等处理方式。

具体处理方式及范围应以项目施工图纸为准。

加工流程

钢结构预埋件常见加工流程包括：

图纸确认 → 钢板下料 → 钻孔/异形加工 → 锚筋或锚杆下料 → 成型 → 定位组装 → 焊接 → 尺寸检查 → 表面处理 → 成品检查。

对于同一工程中存在多个编号的预埋件，应按照构件编号分类加工，避免规格混淆。

规格确认

钢结构预埋件属于典型的工程定制产品。

加工前建议明确：

钢板材质、钢板长宽厚、孔径、孔距、锚筋材质、锚筋直径、长度、数量、焊接结构、表面处理及构件编号。

例如只提供：

400×400钢结构预埋件

通常还不足以确定成品。

还应确认：

400×400×板厚 + 钢板材质 + 锚筋规格 × 长度 × 数量 + 孔位 + 焊接要求 + 表面处理。

有完整节点图时，应优先按照工程图纸加工。

安装注意事项

钢结构预埋件安装前，应按照基础轴线、结构标高和节点图确定具体位置。

重点控制：

平面位置、标高、方向、钢板水平度或垂直度以及连接孔位。

混凝土浇筑前，应对预埋件进行可靠固定，减少振捣过程中发生位移或倾斜。

对于后续需要安装钢柱或钢梁的预埋件，还应在浇筑前复核其与钢结构构件的连接尺寸。

具体安装允许偏差应按照工程施工技术文件执行。

应用范围

钢结构预埋件可根据工程设计应用于：

钢结构厂房、工业建筑、钢柱基础、钢梁节点、设备支架、机械设备基础、仓储建筑及其他钢结构与混凝土连接工程。

具体钢板尺寸、锚筋结构、材质及表面处理方式，应根据实际施工图纸确定。
