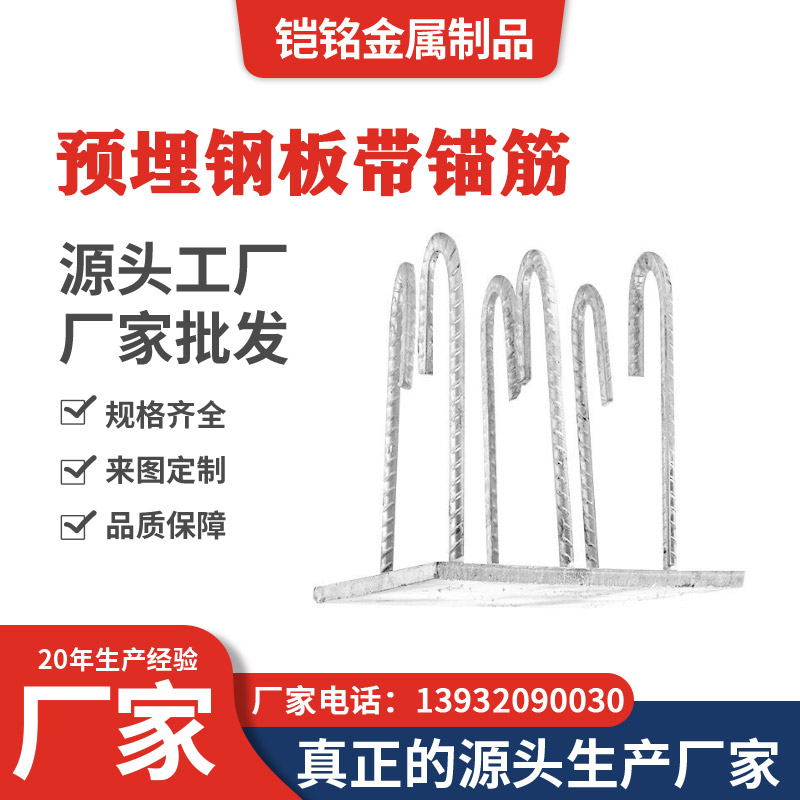

预埋钢板带锚筋

产品介绍

预埋钢板带锚筋是一类由钢板与锚筋组合形成的预埋连接构件，通常在混凝土结构施工阶段提前安装。

施工完成后，锚筋埋设于混凝土内部，预埋钢板按照设计位置保留为后续连接面，可用于连接钢结构、设备底座、支架、幕墙连接件或其他建筑构件。

由于不同项目的受力条件和连接节点不同，预埋钢板带锚筋通常按照施工图纸进行定制加工。

主要作用

预埋钢板带锚筋主要用于在混凝土主体结构中提前设置金属连接节点。

其主要作用包括：

形成后续连接面、实现钢结构与混凝土结构连接、固定设备及支架构件、为建筑附属结构提供安装位置。

实际承载能力与钢板尺寸、板厚、锚筋材质、锚筋直径、长度、数量、焊接结构以及混凝土条件有关，应根据结构设计确定。

钢板结构

预埋钢板是该产品的主要连接部分。

加工前应根据施工图纸明确：

钢板长度、宽度、厚度、材质、外形尺寸以及安装方向。

钢板可以根据工程需要加工为矩形、方形或其他异形结构。

部分产品还需要在钢板上加工安装孔、圆孔、长孔或其他连接结构。

锚筋结构

锚筋通常设置在钢板背面，并埋入混凝土内部。

锚筋加工时应明确：

材质、直径、长度、数量、间距及端部形式。

根据不同节点设计，可采用：

直锚筋、弯锚筋或其他按图加工结构。

锚筋规格及数量应依据结构设计确定，不宜仅根据钢板尺寸自行配置。

锚筋布置

锚筋在钢板背面的布置位置，是加工时需要重点控制的尺寸之一。

常见布置方式包括对称排列、多排排列或按照受力方向布置。

具体应明确：

横向中心距、纵向中心距、边距、锚筋数量以及排列方向。

对于后续安装方向有要求的预埋件，还应在加工和施工阶段注意构件方向。

钢板开孔

部分预埋钢板带锚筋产品需要在钢板上加工孔位。

加工前应明确：

孔径、孔数量、孔中心距、边距及孔位方向。

孔位应与后续连接螺栓、设备底座或钢结构构件保持匹配。

对于有较高孔位精度要求的产品，应按照加工图进行定位并进行成品复核。

锚筋与钢板焊接

锚筋与钢板通常按照设计要求进行焊接连接。

焊接加工时，应重点控制：

锚筋位置、锚筋垂直度、焊缝结构以及焊接变形。

具体焊缝形式、长度、尺寸及质量要求，应根据施工图纸和项目技术文件执行。

对于锚筋数量较多的产品，还应合理安排焊接顺序，减少钢板出现明显翘曲。

材质要求

预埋钢板与锚筋可根据工程设计采用相应钢材。

不同工程可能分别规定钢板和锚筋的材质，因此加工前应分别确认材料要求。

如果图纸明确要求Q235B、Q355B或其他钢材，应按照工程设计执行。

如项目要求提供材质证明或相关检测资料，也应根据技术文件要求准备。

表面处理

预埋钢板带锚筋可根据使用环境采用：

本色、除锈、热镀锌或其他防腐处理。

如果产品整体位于普通混凝土结构内部，其防腐要求与长期外露连接面的要求可能不同。

用于户外钢结构、幕墙、光伏或其他防腐要求较高的工程时，可根据设计要求采用热镀锌处理。

具体表面处理方式应以项目文件为准。

加工流程

常见加工流程包括：

施工图确认 → 钢板下料 → 钻孔或异形加工 → 锚筋下料 → 锚筋成型 → 定位组装 → 焊接 → 尺寸检查 → 表面处理 → 成品检查。

对于同一项目内多个规格，应按照图纸编号分别加工和标识。

规格确认

加工预埋钢板带锚筋前，建议明确：

钢板材质、长宽厚、孔径、孔距、锚筋材质、锚筋直径、长度、数量、布置尺寸、焊接要求及表面处理方式。

例如，只提供：

300×300预埋钢板带锚筋

仍不足以完整确定成品。

更完整的规格应包括：

300×300×板厚 + 钢板材质 + 锚筋Φ直径 × 长度 × 数量 + 布置尺寸 + 焊接要求 + 表面处理。

有施工图纸时，应优先按照图纸加工。

安装注意事项

安装前应根据主体结构轴线、标高及节点详图确定预埋件位置。

重点控制：

钢板平面位置、连接面标高、安装方向及锚筋与主体钢筋之间的位置关系。

混凝土浇筑前应对预埋件进行固定，减少浇筑和振捣过程中发生位移、旋转或倾斜。

对于需要外露的钢板面，应做好相应保护，确保后续钢结构或设备连接施工能够正常进行。

应用范围

预埋钢板带锚筋可根据工程设计用于：

建筑工程、钢结构厂房、设备基础、幕墙工程、支架连接、工业建筑、桥梁附属结构及其他混凝土预埋连接节点。

具体钢板尺寸、锚筋规格、数量、焊接结构及表面处理方式，应根据实际施工图纸确定。
