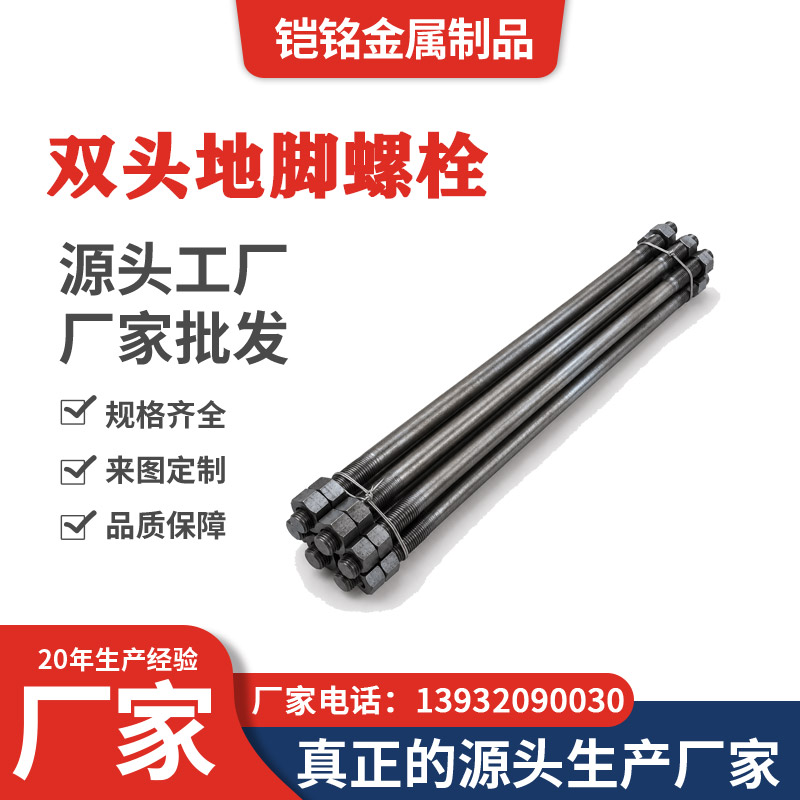

双头地脚螺栓

产品介绍

双头地脚螺栓是电力铁塔基础施工中常用的预埋连接构件，通常采用直杆结构，杆体两端加工螺纹，并根据工程设计配套螺母、垫片、锚板等连接件使用。

在输电线路铁塔基础施工过程中，双头地脚螺栓按照设计位置预埋于混凝土基础内部，通过螺纹端与铁塔基础连接构件进行装配，使铁塔上部结构与混凝土基础形成可靠的连接关系。

由于不同电力铁塔的基础形式、塔型、荷载条件及节点结构存在差异，双头地脚螺栓的杆径、总长度、两端螺纹长度、材质及配套锚板规格均应根据工程施工图纸确定。

产品结构

双头地脚螺栓一般由以下部分组成：

杆体、上端螺纹段、下端螺纹段、配套螺母、垫片以及按设计要求配置的锚板等构件。

与L型、J型等弯钩式地脚螺栓不同，双头地脚螺栓整体以直杆结构为主，两端螺纹分别用于基础内部及上部连接节点的装配。

两端螺纹长度可以根据实际基础结构分别确定，不要求上下两端丝长完全相同。

主要作用

双头地脚螺栓主要用于电力铁塔基础与上部塔体连接结构之间的预埋固定。

在基础施工阶段，地脚螺栓按照铁塔基础图纸规定的位置、间距和标高进行预埋。混凝土基础施工完成后，通过外露螺纹与铁塔塔脚板、连接构件以及配套螺母进行装配。

其主要功能包括：

基础预埋连接、塔脚定位、结构固定以及将上部连接节点与混凝土基础形成整体连接。

双头地脚螺栓的实际受力性能与杆体材质、直径、有效长度、锚板结构、混凝土基础及整个铁塔节点设计有关，因此具体规格应以电力工程设计文件为依据。

电力铁塔基础应用

双头地脚螺栓主要可根据设计应用于：

输电线路铁塔、电力铁塔、角钢塔、钢管塔以及其他电力线路塔基础预埋工程。

不同塔型使用的基础结构存在差异，相应的地脚螺栓数量、布置间距、直径和长度也会不同。

因此，该类产品通常具有较强的工程定制属性，不能仅按照单一通用规格进行选用。

材质要求

双头地脚螺栓所采用的钢材应根据电力工程设计及基础受力要求确定。

不同项目可能对材料牌号、机械性能及质量证明文件提出不同要求。对于施工图纸已经明确材质的项目，应按照设计文件进行选材和加工。

如项目要求提供相应材质证明、检测文件或其他技术资料，应按照工程技术要求执行。

螺纹加工

双头地脚螺栓两端均需要进行螺纹加工。

加工前应明确：

杆体直径、螺纹规格、螺距、上端丝长、下端丝长以及配套螺母规格。

加工后的螺纹应与配套螺母能够正常装配，不应存在严重乱扣、缺牙、磕碰或其他影响现场安装的情况。

对于长规格、大直径产品，应同时控制杆体直线度以及螺纹中心与杆体轴线之间的关系。

配套锚板及连接件

电力铁塔基础使用的双头地脚螺栓可根据设计与锚板、螺母、垫片等构件配套。

锚板的长度、宽度、厚度及孔径均应根据工程节点设计确定，并与双头地脚螺栓杆径和布置位置相匹配。

需要成套供应时，建议加工前同时确认：

螺栓规格、螺母数量、垫片尺寸、锚板尺寸、板厚及孔径。

避免现场出现螺杆与锚板孔径或螺母规格不匹配的情况。

加工要求

双头地脚螺栓通常需要经过：

钢材下料 → 两端螺纹加工 → 杆体尺寸检查 → 配套螺母试装 → 防腐或表面处理（如有） → 成品检查

等加工环节。

加工时应重点控制总长度、两端丝长、杆径、杆体直线度及螺纹质量。

如果项目图纸对螺栓成组尺寸、预埋间距或配套锚板有明确要求，应按照整套基础连接系统的设计参数进行加工。

表面处理

双头地脚螺栓可根据电力工程设计要求采用本色、热镀锌或其他防腐处理方式。

对于长期处于室外环境或项目具有明确防腐要求的产品，应按照施工图纸及项目技术文件确定具体处理工艺。

如采用热镀锌处理，还应考虑镀锌后螺纹与配套螺母之间的正常装配。

规格确认

双头地脚螺栓在加工前建议明确以下主要参数：

材质、杆体直径、总长度、上端丝长、下端丝长、螺纹规格、螺母数量、垫片规格、锚板尺寸、表面处理要求。

仅提供“M30双头地脚螺栓”通常不足以完整确定产品。

建议采用类似下面的方式确认：

M30 × 总长 × 上端丝长 × 下端丝长 + 材质 + 锚板规格 + 表面处理

如果项目具有完整的铁塔基础施工图纸，应优先按照图纸加工。

预埋安装注意事项

双头地脚螺栓用于电力铁塔基础预埋时，应严格按照基础施工图控制螺栓组的位置、间距、标高及外露长度。

施工过程中通常需要采用定位模板或相应固定装置，对多根地脚螺栓进行整体定位，减少混凝土浇筑和振捣过程中产生位移。

预埋时应重点检查：

轴线位置、螺栓间距、顶部标高、外露丝长、垂直度以及螺栓组之间的相对尺寸。

外露螺纹应做好保护，避免水泥浆污染、碰撞或丝扣损伤。

具体安装允许偏差及验收要求，应按照电力铁塔基础施工图纸及项目技术文件执行。

应用范围

双头地脚螺栓主要用于：

输电线路铁塔基础、电力铁塔基础、角钢塔基础、钢管塔基础以及其他电力工程基础预埋连接。

具体杆体直径、长度、螺纹、锚板及表面处理方式，应根据铁塔基础结构和工程施工图纸确定。
