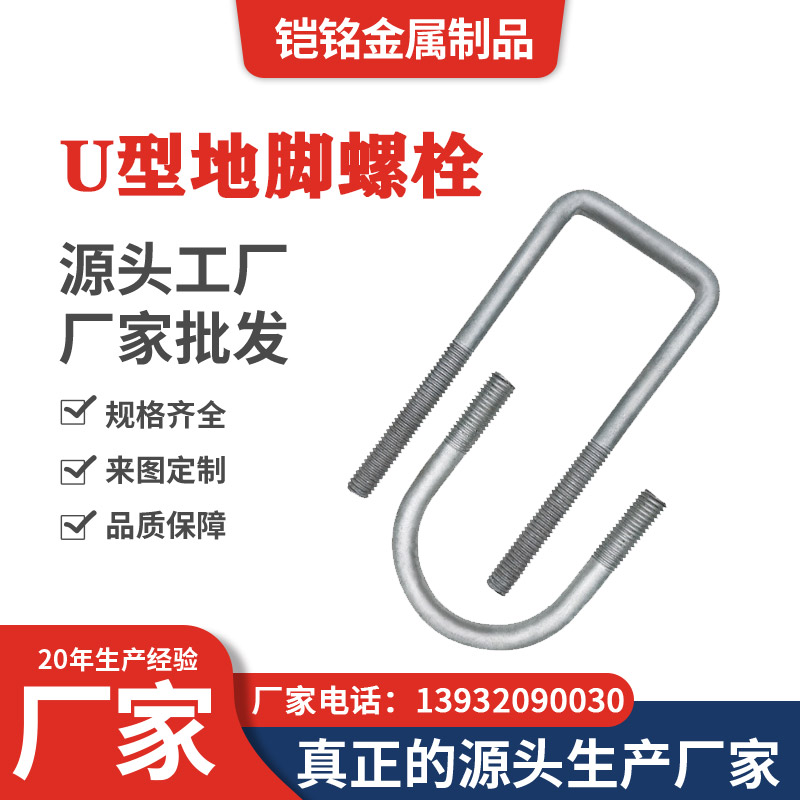

U型地脚螺栓

产品介绍

U型地脚螺栓是一类整体弯制成U形结构、两端加工螺纹的基础连接构件。产品通常通过两端螺纹与螺母、垫片或连接板进行装配，可根据工程设计预埋在混凝土基础中，也可用于固定设备底座、钢构件、管道支架等结构。

与L型、J型或9字型地脚螺栓相比，U型地脚螺栓具有两个平行螺纹端，其整体宽度、弯曲半径及两端长度需要与被固定构件及基础结构相匹配。

因此，U型地脚螺栓通常具有较强的按图加工属性。

主要作用

U型地脚螺栓主要用于对构件进行夹持、连接和固定。

在基础预埋应用中，U型螺栓可根据设计埋设于混凝土内部，并通过两端外露螺纹与钢板、设备底座或其他构件连接。

在某些钢结构、设备或支架工程中，U型螺栓也可作为连接和限位构件使用。

其实际受力能力与杆体材质、直径、U型宽度、埋设方式、配套连接板及混凝土基础设计有关，应以工程设计结果为准。

结构特点

U型地脚螺栓通常由：

U型弯曲段、两侧直杆段、两端螺纹段以及配套螺母和垫片

组成。

加工时需要重点控制：

杆体直径、U型内宽、总高度、弯曲半径、两端丝长以及两侧长度是否一致。

对于需要与钢板或设备底座配套的产品，还应提前确认孔距和孔径，保证两端螺纹能够正常穿过连接孔位。

材质要求

U型地脚螺栓可根据不同工程采用相应钢材加工。

具体材质应结合结构受力、使用环境及设计文件确定。若施工图纸已经明确钢材牌号，应按照图纸要求执行。

对于需要提供材质证明或力学性能资料的项目，也应根据相应技术要求确认原材料。

弯曲加工

U型结构的弯曲尺寸是该产品的重要加工参数。

加工前应明确U型内宽、外宽、弯曲半径以及整体高度。不同杆径和材质的钢材在弯曲加工时，其工艺条件也可能不同。

弯曲完成后，应检查两侧杆体是否基本平行，并避免弯曲部位出现明显裂纹、压扁或影响使用的异常变形。

螺纹加工

U型地脚螺栓两端通常均加工螺纹。

加工时应明确螺纹规格、螺距及两端有效丝长，并保证两端螺纹与配套螺母能够正常装配。

如两端丝长存在不同要求，应按照施工图纸分别加工，不宜统一处理。

表面处理

U型地脚螺栓可根据工程环境采用本色、热镀锌或其他防腐处理方式。

用于户外、潮湿或具有防腐要求的工程时，可根据设计采用热镀锌处理。

如果进行热镀锌，应注意镀锌后螺纹与螺母之间的配合，避免影响现场安装。

具体表面处理方式应以项目技术文件为准。

规格确认

加工U型地脚螺栓前，建议明确以下参数：

材质、杆体直径、U型内宽、总高度、弯曲半径、两端丝长、螺纹规格、螺母及垫片数量、表面处理方式。

例如只提供：

M20 U型地脚螺栓

通常还不足以完整确定产品。

更准确的确认方式应包括：

M20 × U型内宽 × 总高 × 丝长 + 材质 + 表面处理。

安装注意事项

U型地脚螺栓用于基础预埋时，应按照施工图纸控制位置、孔距、标高和外露丝长。

如果与钢板或设备底座配套使用，应提前核对连接孔距与U型螺栓两端中心距是否一致。

混凝土浇筑过程中应做好固定，减少螺栓发生偏位、倾斜或两端间距变化。

外露螺纹也应注意保护，防止水泥浆或碰撞影响后续螺母安装。

应用范围

U型地脚螺栓可根据工程设计应用于：

钢结构基础、设备基础、电力工程、管道支架、机械设备安装、建筑工程及其他混凝土基础连接结构。

具体杆径、U型宽度、总高、螺纹长度及表面处理方式，应结合工程施工图纸确定。
