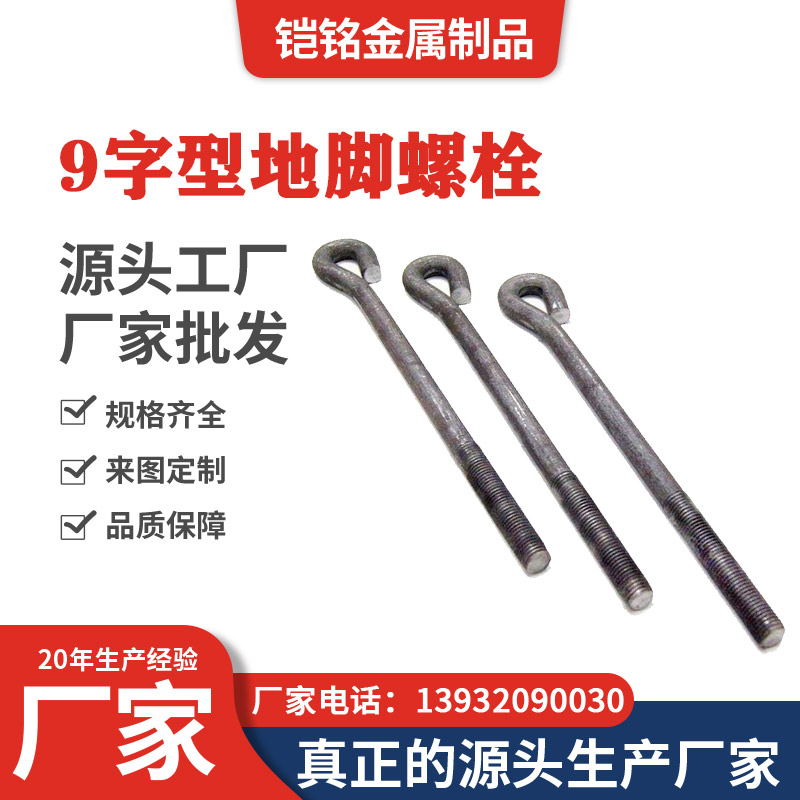

9字型地脚螺栓

产品介绍

9字型地脚螺栓是混凝土基础预埋工程中使用的一类金属连接构件。产品上端通常加工螺纹，用于安装螺母、垫片以及连接钢柱底板或设备底座；下端经过弯曲加工形成相应的9字形锚固结构，并埋设在混凝土基础内部。

与直杆型地脚螺栓相比，9字型地脚螺栓通过下端弯曲构造形成相应的基础锚固形式。其实际杆径、埋设长度、弯曲尺寸及材料性能均需要结合基础结构设计确定。

主要作用

9字型地脚螺栓主要用于将钢结构柱脚、设备底座、支架或其他上部构件与混凝土基础进行连接固定。

施工时，螺栓下端埋入混凝土内部，上端螺纹部分按照设计长度外露。待基础施工完成后，通过螺母和垫片与上部连接件装配。

地脚螺栓的实际承载性能不仅取决于杆体本身，还与基础混凝土、埋设深度、锚固形式和连接节点有关，因此产品尺寸应依据工程计算和施工图纸确定。

9字型结构特点

9字型地脚螺栓的主要特点是下端采用较明显的弯曲锚固结构。

加工时需要根据图纸确定弯钩长度、弯曲半径和整体方向。不同工程对于弯钩尺寸可能存在不同要求，因此不能只根据杆体直径统一确定下端尺寸。

上部直杆段则根据设计要求预留相应螺纹长度，以满足底板、垫片和螺母的安装要求。

材质要求

9字型地脚螺栓可根据不同工程采用相应钢材加工。

具体钢材牌号应结合结构受力、杆体直径、基础形式及设计文件确定。如果项目已经明确材质要求，应按照施工图纸和技术文件选材，不宜自行更换。

加工工艺

9字型地脚螺栓通常需要经过：

钢材下料 → 螺纹加工 → 弯曲成型 → 尺寸检查 → 表面处理（如有）

等加工步骤。

加工过程中应重点控制杆体总长度、丝长、弯钩尺寸和弯曲方向。

对于较大直径产品，弯曲加工还应结合钢材性能选择相应工艺，避免弯曲部位出现明显裂纹或异常变形。

螺纹与配套件

9字型地脚螺栓上端螺纹通常与螺母及垫片配套使用。

加工时应确认螺纹规格和有效螺纹长度，使其能够满足钢柱底板或设备底座安装要求。

配套件通常包括：

六角螺母、平垫片以及按工程要求配置的其他连接件。

具体数量和规格应按照项目设计要求确定。

表面处理

根据工程使用环境，9字型地脚螺栓可采用本色、热镀锌或其他防腐处理方式。

如果项目要求热镀锌，应同时考虑螺纹镀层与配套螺母之间的装配关系。

是否进行防腐及具体处理范围，应以工程设计文件为准。

规格确认

采购或加工9字型地脚螺栓时，建议至少明确：

材质、杆径、总长度、螺纹规格、螺纹长度、弯钩长度、弯曲尺寸、螺母及垫片数量、表面处理方式。

例如只提供：

M24 9字型地脚螺栓

仍不能完整确定产品。

更准确的方式是同时提供：

M24 × 总长 × 丝长 × 弯钩尺寸 + 材质 + 表面处理

如果已有工程图纸，直接按图加工更合适。

安装注意事项

9字型地脚螺栓应在混凝土基础浇筑前按照施工图纸进行定位和固定。

预埋时应重点控制：

中心位置、螺栓间距、垂直度、外露丝长及顶部标高。

混凝土浇筑过程中应避免螺栓发生明显位移或倾斜，并保护外露螺纹，防止水泥浆污染丝扣。

施工完成后，应按照项目要求检查地脚螺栓位置和外露尺寸，为后续钢结构或设备安装提供条件。

应用范围

9字型地脚螺栓可根据工程设计应用于：

钢结构厂房、工业建筑、设备基础、机械设备安装、支架基础、光伏工程以及其他混凝土基础预埋连接工程。

具体结构尺寸和技术参数应以工程施工图纸为准。
