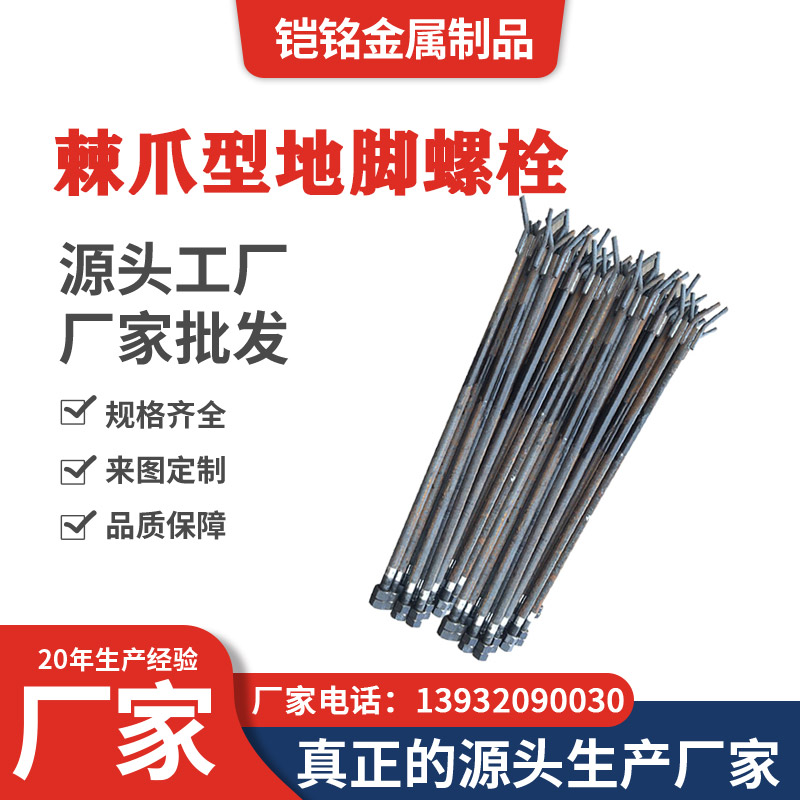

棘爪型地脚螺栓

产品介绍

棘爪型地脚螺栓是一类用于混凝土基础预埋连接的金属锚固构件，其上端通常加工螺纹，用于与螺母、垫片及上部连接构件装配，下端设置棘爪式结构，并在混凝土基础内部形成相应的机械锚固。

与L型、J型、9字型等弯钩地脚螺栓相比，棘爪型地脚螺栓的主要结构特点集中在杆体下端。其锚固端通过棘爪、翼片或相应扩展结构增加基础内部的机械咬合和锚固条件。

棘爪的具体形式、尺寸和数量可能因工程设计不同而存在差异，因此该类产品通常需要根据施工图纸进行定制加工。

主要作用

棘爪型地脚螺栓主要用于将钢结构、设备底座或其他上部构件与混凝土基础连接固定。

杆体上部通过螺纹、螺母和垫片与连接底板进行装配，下部棘爪结构埋设于混凝土基础内部，使地脚螺栓与基础形成设计所要求的锚固关系。

其实际抗拔、连接和承载性能并不是单独由棘爪外形决定，还与杆体材质、直径、锚固长度、棘爪尺寸、混凝土强度以及整体基础节点设计有关。

因此，具体规格及结构应依据工程设计确定。

棘爪结构特点

棘爪型地脚螺栓的下端通常设置一个或多个向外伸展的锚固构造。

根据设计形式不同，棘爪可通过钢材成型、钢板加工或焊接等方式与主杆形成整体。

加工时需要重点明确：

棘爪数量、棘爪长度、宽度、厚度、展开方向以及距杆端的位置。

如果设计采用多方向棘爪，还需要控制各棘爪之间的角度及相对位置。

材质要求

棘爪型地脚螺栓的杆体及棘爪材料应按照工程图纸和结构设计要求选用。

不同工程可能对钢材牌号、力学性能及焊接性能提出不同要求，因此产品页面不宜统一规定某一种材质。

如项目要求提供材质证明、力学性能报告或其他技术文件，应按照相应工程要求执行。

螺纹加工

棘爪型地脚螺栓上端通常设置螺纹，用于安装螺母和垫片。

加工前需要明确：

杆体直径、螺纹规格、螺距、有效丝长以及配套螺母规格。

螺纹长度应结合连接底板厚度、垫片、螺母及设计外露长度确定。

加工完成后，应保证螺纹能够与配套螺母正常装配。

棘爪加工与连接

棘爪部分是该类产品区别于普通地脚螺栓的重要结构。

如果采用焊接式棘爪，应按照工程图纸确定钢板尺寸、焊接位置及焊缝要求；如果采用整体成型结构，则应根据钢材性能选择相应加工方式。

棘爪加工完成后，应检查位置、方向及结构尺寸，避免出现明显影响锚固或现场安装的偏差。

具体焊接形式及质量要求应依据设计文件和加工工艺执行。

表面处理

棘爪型地脚螺栓可根据实际使用环境采用本色、热镀锌或其他防腐处理方式。

对于户外、电力、钢结构等具有防腐要求的工程，可根据设计文件进行热镀锌处理。

如果产品包含焊接棘爪，进行热镀锌时应综合考虑杆体、焊缝和棘爪结构的整体处理。

螺纹镀锌后还应保证与配套螺母正常装配。

规格确认

棘爪型地脚螺栓属于明显的工程定制类产品，加工前建议明确：

材质、杆体直径、总长度、螺纹规格、丝长、棘爪数量、棘爪尺寸、棘爪位置、配套螺母垫片以及表面处理方式。

仅提供“棘爪型地脚螺栓”或“M30棘爪螺栓”，通常不足以直接确定产品。

有加工图或基础施工详图时，应优先按照图纸加工。

加工流程

棘爪型地脚螺栓常见加工流程可包括：

钢材下料 → 螺纹加工 → 棘爪制作 → 定位组装 → 焊接或成型 → 尺寸检查 → 表面处理（如有） → 配套螺母试装。

具体工艺应根据产品结构及施工图纸调整。

安装注意事项

棘爪型地脚螺栓预埋前，应按照基础图纸确定中心位置、螺栓间距、顶部标高和外露丝长。

施工过程中应注意下端棘爪方向和位置，使其符合设计锚固构造要求。

混凝土浇筑及振捣过程中，应采取定位固定措施，减少螺栓发生倾斜、旋转或明显位移。

外露螺纹应采取适当保护措施，避免水泥浆污染或机械碰撞造成丝扣损伤。

具体预埋精度及验收要求应按照工程施工图纸和项目技术文件执行。

应用范围

棘爪型地脚螺栓可根据工程设计用于：

钢结构基础、电力工程基础、工业建筑、设备基础、机械设备安装及其他需要混凝土预埋锚固连接的工程。

具体杆径、长度、棘爪结构及表面处理方式，应以工程施工图纸为准。
