Q355B地脚螺栓

产品介绍

Q355B地脚螺栓是采用Q355B钢材加工的一类混凝土基础预埋连接构件，主要用于将钢结构柱脚、设备底座、电力构件以及其他上部结构与混凝土基础进行连接固定。

Q355B表示产品采用的钢材牌号，并不代表地脚螺栓只能采用某一种固定外形。

根据基础节点设计，Q355B地脚螺栓可加工为直杆型、双头型、L型、J型、7字型、9字型、U型、焊板型以及其他工程定制结构。

因此，实际加工时除了确认Q355B材质外，还必须同时确认杆径、长度、螺纹以及基础锚固结构。

Q355B材质特点

Q355B属于工程结构中常用的钢材牌号之一。

在部分钢结构、电力工程、工业建筑及设备基础项目中，设计文件会明确要求地脚螺栓采用Q355B材质。

Q355B地脚螺栓是否适用于具体工程，应以结构设计和施工图纸为依据，不能仅根据产品直径、长度或工程规模自行确定。

对于设计指定Q355B材质的项目，应注意原材料牌号、规格以及相关质量文件与工程要求保持一致。

如项目要求提供材质证明或检测资料，应按照相应技术文件执行。

主要作用

Q355B地脚螺栓主要承担基础与上部结构之间的连接和固定作用。

施工时，地脚螺栓下部锚固结构预埋于混凝土基础内部，上端螺纹按照设计要求外露。

待基础达到相应施工条件后，可通过螺母、垫片等与钢柱底板、设备底座、塔架底板或其他连接构件进行装配。

地脚螺栓的实际承载性能不仅取决于Q355B材质，还与：

杆体直径、有效截面、锚固长度、锚固形式、混凝土基础及整个连接节点设计

有关。

因此，不能单纯根据材质牌号判断一套地脚螺栓的实际承载能力。

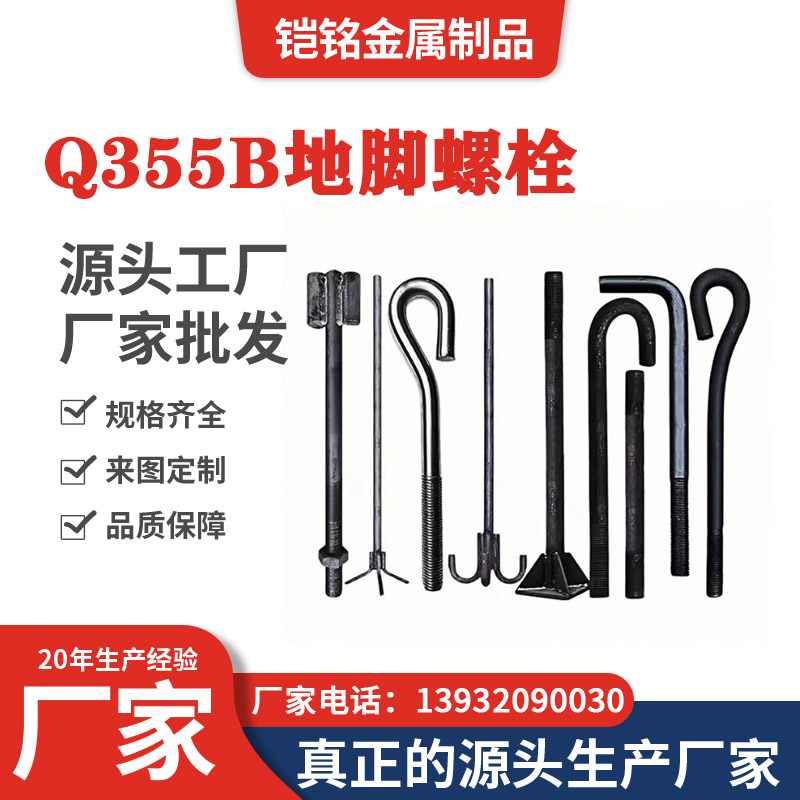

常见结构形式

Q355B地脚螺栓可根据工程要求采用不同结构。

Q355B双头地脚螺栓
采用直杆结构，两端加工螺纹，可根据基础设计与螺母、垫片及锚板配套使用。

Q355B L型地脚螺栓
一端加工螺纹，下端形成L形弯钩，用于混凝土基础预埋。

Q355B J型地脚螺栓
下端采用J形弯曲锚固结构。

Q355B 7字型地脚螺栓
采用7字形弯钩结构，具体弯曲尺寸按照图纸确定。

Q355B 9字型地脚螺栓
下部采用9字形锚固结构。

Q355B焊板地脚螺栓
根据设计将杆体与锚板形成相应锚固结构。

不同结构不能仅通过材质名称相互替代，应依据基础节点图确定。

杆体尺寸

Q355B地脚螺栓的杆径和长度没有统一固定规格。

实际加工时，应按照施工图纸确定：

杆体直径、总长度、预埋长度、外露长度以及螺纹长度。

对于较长或较大直径的地脚螺栓，还需要结合加工、运输及施工条件控制杆体直线度和整体尺寸。

如果多个地脚螺栓成组使用，还需要同时确认螺栓中心距以及整体布置尺寸。

螺纹加工

Q355B地脚螺栓上端通常需要加工螺纹，用于安装螺母、垫片及连接底板。

加工前应明确：

螺纹规格、螺距、丝长以及配套螺母要求。

有效螺纹长度应满足连接底板、垫片、螺母以及设计外露长度要求。

对于双头地脚螺栓，应分别确认上下两端的螺纹长度。

加工完成后，应对配套螺母进行相应装配检查，并注意运输过程中保护螺纹部位。

弯曲结构加工

采用L型、J型、7字型或9字型结构时，需要按照施工图纸进行弯曲加工。

需要重点确认：

弯曲位置、弯钩长度、弯曲方向以及整体尺寸。

对于不同杆径及结构形式，不宜采用统一的弯钩尺寸。

弯曲完成后，应检查成型尺寸及弯曲部位状态，避免出现影响预埋和连接使用的明显异常。

双头及锚板结构

Q355B双头地脚螺栓通常采用直杆两端螺纹结构，并可根据工程设计与锚板、螺母及垫片配套。

锚板需要根据基础节点确定：

长度、宽度、厚度、孔径以及孔距。

对于电力铁塔、钢结构柱脚等成组布置的产品，还应重点控制地脚螺栓之间的中心距及锚板孔位。

如果采用地脚笼形式，可按照基础图纸将多根Q355B地脚螺栓与定位构件进行整体配套。

焊板结构

焊板型Q355B地脚螺栓需要根据工程设计将杆体与钢板形成相应连接。

加工前应明确：

杆体规格、钢板材质、钢板尺寸、板厚以及焊接结构。

焊缝形式、位置及尺寸应根据施工图纸和技术要求执行。

不能在没有图纸依据的情况下自行确定统一焊接形式。

表面处理

Q355B地脚螺栓可根据工程使用环境采用本色、热镀锌或其他设计要求的防腐处理方式。

对于钢结构、电力、户外设备等具有防腐要求的工程，可根据项目技术文件进行热镀锌处理。

采用热镀锌时，应重点考虑螺纹与螺母之间的装配关系，并按照项目要求处理杆体、锚固结构及相关配套件。

具体防腐方式应以施工图纸和技术文件为准。

加工流程

Q355B地脚螺栓的常见加工过程包括：

Q355B原材料确认 → 下料 → 螺纹加工 → 弯曲或锚固结构加工 → 尺寸检查 → 表面处理（如有） → 螺母试装 → 成品检查。

如果是焊板型产品，还需要进行钢板下料、孔位加工、定位和焊接等工序。

如果采用地脚笼结构，还需要进一步进行定位板加工及整体组装。

规格确认

Q355B地脚螺栓加工前，建议至少明确以下参数：

材质Q355B、杆体直径、总长度、螺纹规格、丝长、产品结构、弯钩尺寸或锚板规格、螺母垫片配置以及表面处理方式。

例如只写：

Q355B M30地脚螺栓

通常不足以直接确定成品。

更完整的表达可以是：

Q355B + M30 × 总长度 × 丝长 + 双头/L型/焊板等结构 + 锚固尺寸 + 表面处理。

对于工程定制产品，建议优先按照加工图或基础施工图确认。

Q355B与Q235B地脚螺栓的选用

Q235B地脚螺栓和Q355B地脚螺栓的核心区别之一是钢材牌号不同。

但实际工程中不能简单理解为“Q355B一定替代Q235B”。

不同钢材牌号对应不同的设计条件和材料性能要求，地脚螺栓最终选用何种材质，应由结构设计根据荷载、连接节点及工程技术条件确定。

如果图纸明确要求Q235B，应按照Q235B执行；如果图纸要求Q355B，则应使用符合相应要求的Q355B材料。

不建议在没有设计依据的情况下自行改变地脚螺栓材质。

安装注意事项

Q355B地脚螺栓预埋时，应按照基础施工图控制：

轴线位置、螺栓中心距、标高、垂直度和外露螺纹长度。

对于多根螺栓组成的钢柱、铁塔或设备基础，可采用定位模板或地脚笼控制螺栓之间的相对位置。

混凝土浇筑过程中，应采取可靠的定位措施，减少螺栓发生偏移、倾斜或旋转。

外露螺纹应进行适当保护，防止水泥浆污染和运输施工过程中的机械损伤。

具体允许偏差及验收要求应按照施工图纸和项目技术文件执行。

应用范围

Q355B地脚螺栓可根据工程设计用于：

钢结构工程、电力工程、输电铁塔基础、工业厂房、设备基础、机械设备安装、能源工程、户外支架基础及其他混凝土预埋连接工程。

具体是否采用Q355B，以及采用何种直径、长度和锚固结构，都应以工程设计文件为依据。
