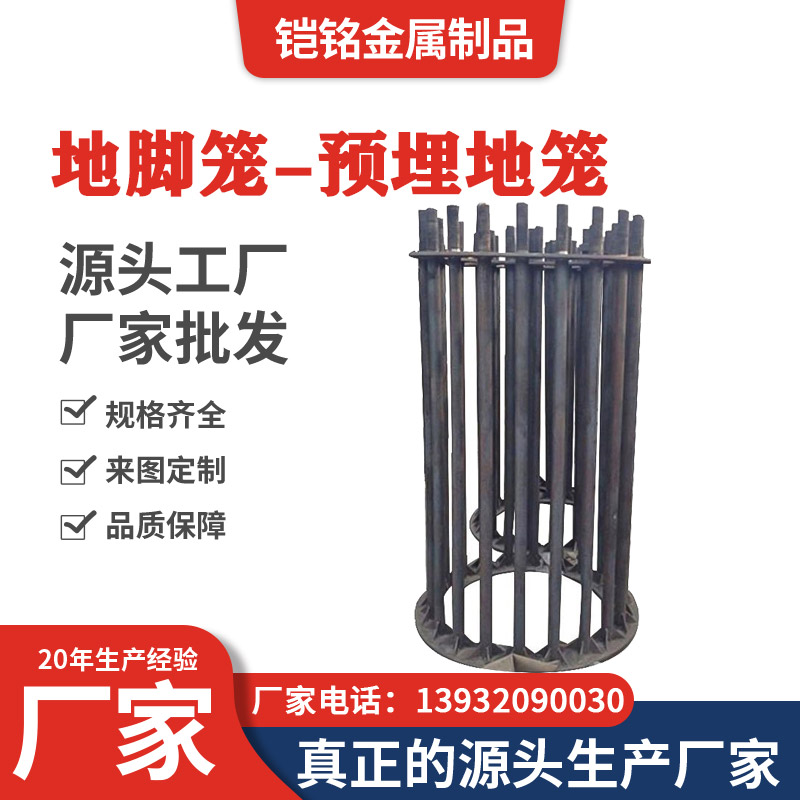

地脚笼

产品介绍

地脚笼是一种由多根地脚螺栓及定位构件组合形成的基础预埋组件，主要用于需要多根地脚螺栓成组布置的工程基础中。其主要目的是在混凝土浇筑前，对地脚螺栓的相对位置、间距、垂直度和外露长度进行整体控制。

地脚笼通常由地脚螺栓、定位钢板、定位环、螺母、垫片等构件组成。不同工程的基础结构、螺栓数量和布置形式存在差异，因此地脚笼通常需要按照施工图纸进行配套加工和组装。

主要作用

地脚笼的核心作用是对多根地脚螺栓进行整体定位。

在单根地脚螺栓施工中，螺栓位置可以单独调整；但对于电力铁塔、通信塔、钢结构柱脚等基础，往往需要多根螺栓按照固定孔距成组布置。

通过定位钢板或定位环将多根螺栓连接成整体，可以更直观地控制：

螺栓中心距、整体孔距、垂直度、顶部标高及外露丝长。

这有助于后续塔脚板、柱脚板或设备底板与预埋螺栓正常对应安装。

结构组成

地脚笼常见组成包括：

地脚螺栓、上部定位板、下部定位板或定位环、螺母、垫片以及必要的连接构件。

部分工程采用双层定位板结构，以进一步控制螺栓之间的相对位置；也有项目根据基础设计采用钢筋环、钢板环或其他结构进行固定。

具体结构形式应根据工程图纸确定。

地脚螺栓部分

地脚笼中的地脚螺栓可以根据不同项目采用双头型、直杆型、L型或其他设计形式。

螺栓的材质、直径、总长度、螺纹规格和丝长，应按照基础施工图确定。

对于电力铁塔或大型钢结构基础，螺栓的数量、布置圆直径或中心距通常需要严格按照塔脚板或柱脚板孔位进行加工。

定位钢板

定位钢板是地脚笼的重要组成部分之一，主要用于控制多根螺栓的位置。

加工定位板时，需要明确：

钢板外形尺寸、板厚、孔径、孔距及孔位中心尺寸。

孔位应与地脚螺栓布置以及后续连接底板保持一致。

如果采用两层定位板，还应根据设计要求确定上下定位板之间的距离。

组装要求

地脚笼组装前，应先核对地脚螺栓规格、数量以及定位板孔位。

螺栓穿入定位板后，可通过螺母进行定位和固定，使各根螺栓保持基本平行，并控制整体尺寸。

组装完成后，应检查：

整体宽度、长度或直径、螺栓中心距、对角尺寸、垂直度以及外露丝长。

如项目对整体预埋尺寸有明确公差要求，应按照施工图纸和技术文件执行。

材质与表面处理

地脚笼中各组成构件的材质应根据工程设计要求确定。

地脚螺栓、定位板和其他金属构件可以根据使用环境采用本色、热镀锌或其他防腐处理方式。

对于电力、通信或户外钢结构工程，如设计要求热镀锌处理，应结合螺纹装配、钢板孔位及整体组装要求确定处理方案。

加工流程

地脚笼常见加工流程包括：

地脚螺栓下料 → 螺纹加工 → 定位板切割及钻孔 → 配套螺母垫片 → 整体组装 → 尺寸复核 → 表面处理（如有）

对于结构较大的地脚笼，可根据运输及现场施工条件决定是否整体组装出厂或分部件供应。

规格确认

地脚笼加工前，建议明确以下参数：

地脚螺栓数量、螺栓直径、总长度、丝长、定位板尺寸、板厚、孔径、孔距、整体外形尺寸、材质及表面处理要求。

如果用于铁塔基础，还应明确螺栓布置圆、塔脚孔位或相应基础节点尺寸。

对于此类产品，施工图纸通常比单一规格名称更重要。

安装注意事项

地脚笼安装前，应按照基础轴线确定整体位置和方向，并通过固定措施控制其标高和垂直度。

混凝土浇筑过程中，应注意避免地脚笼受到明显碰撞或位移。对于较高或较大的预埋组件，可根据施工方案采取临时支撑和加固措施。

浇筑后应检查外露螺纹、螺栓中心距及整体位置，确保后续塔脚板、柱脚板或设备底座能够正常安装。

具体预埋精度和允许偏差应按照项目施工图纸及技术要求执行。

应用范围

地脚笼主要应用于：

电力铁塔基础、输电线路塔基础、通信塔基础、钢结构柱脚基础、设备基础、光伏支架基础及其他需要多根地脚螺栓成组预埋的工程。

具体结构、尺寸及配套方式应根据工程基础图纸确定。
