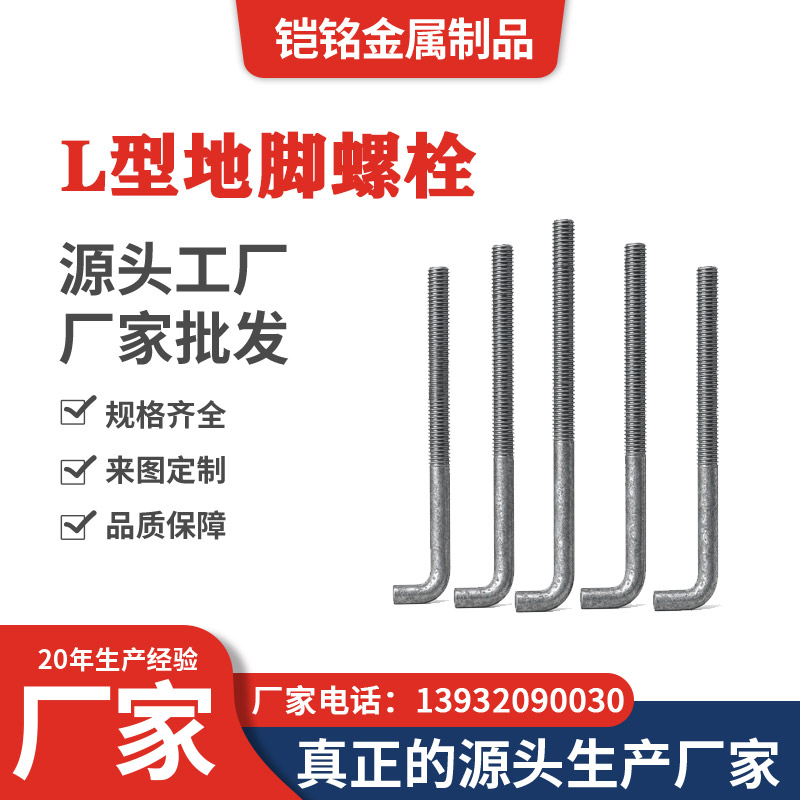

L型地脚螺栓

产品介绍

L型地脚螺栓是基础预埋工程中较常见的一类地脚连接件，其杆体一端加工螺纹，用于安装螺母和垫片，另一端通过弯曲形成L形锚固结构。

施工时，L型地脚螺栓通常按照设计位置预埋在混凝土基础内部。混凝土达到相应条件后，外露螺纹端可与钢柱底板、设备底座、支架底板或其他上部结构进行连接。

L型地脚螺栓的杆体直径、总长度、螺纹长度和弯钩尺寸均与基础结构设计有关，不同项目采用的规格可能存在较大差异，因此应以施工图纸作为主要加工依据。

L型结构的作用

L型地脚螺栓下端采用弯钩结构，使埋入混凝土内部的杆件形成相应的锚固构造。

其主要作用是将上部结构或设备通过螺纹连接传递到混凝土基础，并使地脚螺栓在基础内部保持设计所要求的连接状态。

实际受力性能与杆体材质、埋设长度、弯钩尺寸、混凝土强度及整体基础构造有关，因此不能单独根据“L型”外形判断承载能力。

结构组成

L型地脚螺栓通常由以下部分组成：

直杆段、上端螺纹段、下端L形弯钩、配套螺母及垫片。

上端螺纹长度应满足底板厚度、垫片厚度、螺母安装以及设计外露长度要求。

下端弯钩长度和弯曲尺寸，则应按照基础锚固设计确定。

材质选择

L型地脚螺栓可根据不同工程要求采用相应钢材加工。

材质选择应综合考虑杆件直径、结构受力、基础形式以及项目技术要求。对于设计文件已经明确钢材牌号的工程，应严格按照图纸要求进行选材。

不建议在产品页面中把某一种材质作为所有L型地脚螺栓的统一标准，以免与实际工程设计不符。

加工工艺

L型地脚螺栓通常需要经过定尺下料、端部螺纹加工和弯曲成型等工序。

加工前应确认杆体直径、总长度、丝长、弯钩长度及弯曲方向。螺纹部分应与配套螺母正常装配，弯曲区域不应出现明显影响使用的裂纹或异常变形。

对于较大直径或特殊材质产品，应结合材料性能和加工要求确定合理的弯曲工艺。

表面处理

L型地脚螺栓可根据工程环境采用本色、热镀锌或其他表面防腐方式。

用于室外、潮湿或腐蚀环境时，如设计要求采用热镀锌处理，应同时考虑螺纹与螺母之间的配合。

埋入混凝土内部的部位是否需要进行防腐处理，应以工程设计文件为准。

规格确认

采购或加工L型地脚螺栓时，建议明确以下主要参数：

材质、杆体直径、总长度、螺纹规格、螺纹长度、L型弯钩长度、弯曲方向、螺母数量、垫片规格及表面处理方式。

例如仅提供“M24 L型地脚螺栓”通常还不足以确定实际产品，应继续明确：

总长、丝长、弯钩长度以及材质。

有施工图纸时，直接按照图纸加工更准确。

安装注意事项

L型地脚螺栓预埋前，应根据基础施工图确定中心位置、间距、标高和外露长度。

施工过程中通常需要使用定位模板或其他固定措施，使螺栓在混凝土浇筑和振捣过程中保持稳定。

浇筑完成后，应及时检查外露螺纹状态和螺栓位置，避免因位移、倾斜或丝扣损伤影响钢柱底板或设备后续安装。

具体安装允许偏差及验收要求，应以项目设计文件和相关施工技术要求为准。

应用范围

L型地脚螺栓可根据工程设计应用于：

钢结构厂房、建筑基础、设备基础、机械设备安装、支架基础、光伏基础及其他混凝土预埋连接工程。

具体杆径、长度、弯钩尺寸及表面处理方式，应结合基础结构及施工图纸确定。
