地脚螺栓

产品介绍

地脚螺栓是工程基础结构中常用的预埋连接构件，通常在混凝土基础施工阶段按照设计位置预先埋设，并通过外露螺纹端与钢柱底板、设备底座、支架或其他上部结构进行连接。

地脚螺栓看似结构简单，但其直径、长度、埋设深度、螺纹尺寸及下端锚固形式均与基础结构设计密切相关。不同建筑、钢结构和设备基础工程采用的地脚螺栓参数可能存在较大差异，因此实际加工应以施工图纸及技术文件为主要依据。

地脚螺栓的主要作用

地脚螺栓主要承担基础与上部结构之间的连接和固定作用。

在钢结构工程中，地脚螺栓通常预埋在混凝土基础中，通过螺母与柱脚底板连接，使钢柱按照设计位置安装并保持稳定。

在设备基础中，地脚螺栓可用于连接设备底座与混凝土基础，对设备位置进行固定。

根据结构设计不同，地脚螺栓还可能承受拉力、剪力或组合受力，因此不能仅根据外观确定规格，其材料和尺寸需要与工程设计条件相匹配。

常见结构形式

根据下端锚固结构不同，地脚螺栓可加工为多种形式。

常见产品包括：

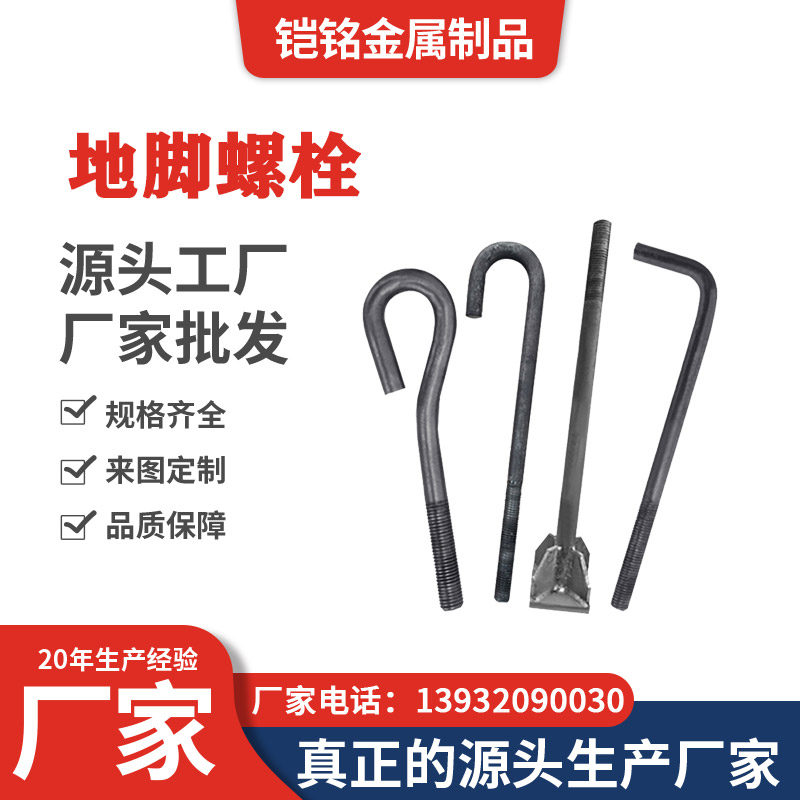

L型地脚螺栓、J型地脚螺栓、7字型地脚螺栓、9字型地脚螺栓、直杆地脚螺栓、双头地脚螺栓及焊板地脚螺栓等。

不同形式的地脚螺栓适用于不同基础构造，其具体使用方式应由工程设计确定，不能仅凭产品名称相互替代。

螺纹与加工要求

地脚螺栓上端通常加工螺纹，用于安装螺母和垫片。

加工前应明确杆体直径、总长度、螺纹规格、螺纹长度以及下端结构。对于L型、J型等弯曲产品，还需要明确弯曲尺寸和方向；对于焊板型产品，则需确定钢板尺寸、厚度及焊接结构。

加工后的螺纹应能够与配套螺母正常装配，不应存在明显影响安装的损伤。

材质选择

地脚螺栓材质应根据工程受力条件及施工图纸确定。

不同项目对钢材强度、力学性能和防腐要求可能存在差异，因此不建议在没有图纸依据的情况下将某一种钢材作为所有地脚螺栓的统一材质。

如果项目明确规定钢材牌号，应按照设计文件进行选材和加工。

表面处理

地脚螺栓可根据使用环境及工程设计采用不同表面状态。

室内或埋入混凝土部分可根据设计采用本色处理；室外、潮湿或具有防腐要求的工程，可根据项目要求采用热镀锌等防腐方式。

需要进行热镀锌处理时，还应综合考虑螺纹与配套螺母之间的装配要求。

规格确认

地脚螺栓属于典型的工程定制产品。采购或加工前建议明确：

材质、杆体直径、总长度、螺纹规格、螺纹长度、弯钩尺寸或锚固结构、配套螺母数量、垫片规格及表面处理方式。

例如只提供“M24地脚螺栓”，通常不足以完整确定产品，还需要明确总长、丝长和下端形式。

对于具有施工图纸的工程，建议直接以图纸标注参数进行加工。

安装注意事项

地脚螺栓预埋前应按照基础施工图确定轴线位置、标高、间距和外露长度，并采取相应固定措施，减少混凝土浇筑过程中发生位移。

混凝土施工完成后，应检查螺栓外露高度、中心位置和螺纹状态，避免影响后续钢柱或设备安装。

具体预埋偏差、安装精度和验收要求应按照项目设计文件及相应施工技术要求执行。

应用范围

地脚螺栓广泛应用于钢结构厂房、建筑工程、设备基础、机械安装、光伏支架基础、桥梁及其他需要基础预埋连接的工程结构。

不同应用场景对地脚螺栓形式和参数要求不同，实际产品应根据工程设计进行选型和加工。
