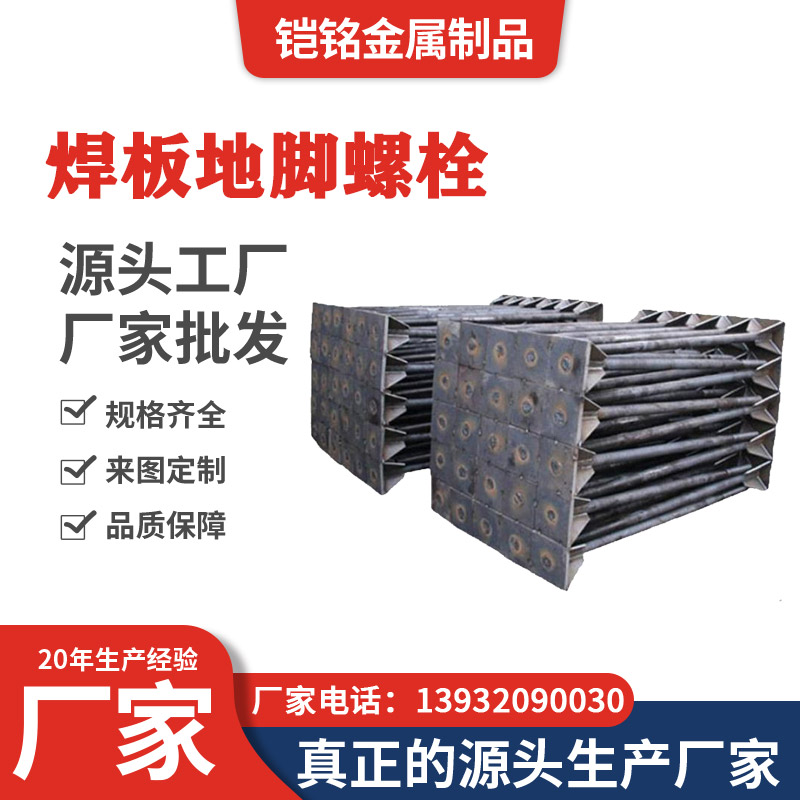

焊板地脚螺栓

产品介绍

焊板地脚螺栓是一类由金属螺杆与底部锚板连接组成的基础预埋构件。螺杆上端通常加工螺纹，用于安装螺母、垫片及连接钢柱底板或设备底座，下端通过焊接方式与锚板形成整体，并预埋在混凝土基础内部。

与L型、J型等弯钩式地脚螺栓相比，焊板地脚螺栓通过底部钢板形成相应的锚固结构，产品尺寸和板件规格通常需要根据基础设计及结构受力要求确定。

主要作用

焊板地脚螺栓主要用于将钢结构柱脚、设备底座、支架或其他上部构件与混凝土基础进行连接固定。

施工时，底部锚板及杆体埋设在混凝土基础内部，上部螺纹按照设计长度外露。基础完成后，通过螺母和垫片与上部底板进行装配。

地脚螺栓的实际承载能力与杆体直径、材质、锚板尺寸、板厚、焊接结构以及混凝土基础共同相关，应依据工程结构设计确定。

焊板结构特点

焊板地脚螺栓的主要结构特点是杆体底部配置钢板。

锚板通常需要根据设计确定：

长度、宽度、厚度、孔径或焊接位置。

杆体与锚板之间采用何种焊接形式、焊缝尺寸以及是否需要双面焊接，应按照工程图纸和加工技术要求执行，不宜自行采用统一焊接方式。

螺杆结构

焊板地脚螺栓的杆体通常由直杆段和上部螺纹段组成。

上端螺纹长度应满足钢柱底板或设备底座厚度、垫片、螺母安装及设计外露长度要求。

加工时需要重点确认：

杆径、总长、丝长、锚板位置以及杆体与钢板之间的垂直关系。

材质要求

焊板地脚螺栓的螺杆和锚板材质均应依据工程设计要求确定。

不同项目可能对杆体与钢板分别规定不同钢材牌号，因此加工前应核对施工图纸中的材料要求。

对于有材质证明、力学性能或检测要求的项目，应按照相应技术文件执行。

焊接加工

焊接是焊板地脚螺栓加工中的关键环节之一。

通常需要先完成钢材下料、螺杆螺纹加工、锚板切割及定位，然后按照图纸要求进行组装焊接。

焊接完成后应检查杆体与锚板的位置关系，并确认焊缝不存在明显影响结构连接的缺陷。

具体焊缝形式、焊脚尺寸、焊接长度和质量要求，应严格依据项目设计及焊接工艺文件确定。

锚板尺寸

锚板并非所有产品统一尺寸，应根据基础节点设计确定。

加工确认时建议明确：

钢板长×宽×厚、杆体直径、杆体总长、焊接位置及钢板材质。

例如只提供“M24焊板地脚螺栓”，不足以直接确定成品规格，还需要明确底板尺寸和整体长度。

配套螺母与垫片

焊板地脚螺栓上端通常需要配套六角螺母和平垫片。

螺母及垫片的规格应与螺纹尺寸匹配，并满足钢柱底板或设备安装要求。

部分工程可能需要配置双螺母、加厚垫片或其他连接件，应按照施工图纸确定具体配置。

表面处理

焊板地脚螺栓可根据工程使用环境采用本色、热镀锌或其他防腐处理方式。

如设计要求热镀锌，应综合考虑杆体、锚板、焊缝以及螺纹部位的整体防腐处理，同时保证处理后的螺纹能够与配套螺母正常安装。

具体处理方式应按照项目技术文件执行。

规格确认

加工焊板地脚螺栓前，建议明确以下主要参数：

材质、杆体直径、总长度、螺纹长度、锚板长度、锚板宽度、锚板厚度、焊接结构、螺母垫片数量及表面处理方式。

有施工图纸时，应优先按照图纸尺寸加工。

安装注意事项

焊板地脚螺栓预埋前，应根据基础图纸确定中心位置、间距、标高及外露长度。

由于底部配置锚板，施工时还应注意锚板位置和方向，确保螺杆与基础连接节点保持正确关系。

混凝土浇筑过程中，应采取定位措施减少螺栓发生偏移或倾斜，并保护外露螺纹不受污染和损伤。

具体安装允许偏差和验收要求应以项目施工技术文件为准。

应用范围

焊板地脚螺栓可根据设计应用于：

钢结构厂房、工业建筑、机械设备基础、重型设备安装、支架基础及其他混凝土预埋连接工程。

具体杆径、长度、锚板规格和焊接要求，应结合基础结构和施工图纸确定。
