无粘结护套式传力杆的结构原理与工程应用

一、什么是无粘结护套式传力杆？

无粘结护套式传力杆，是在钢制传力杆的相应区域设置护套、隔离层或类似结构，使该部分杆体与周围混凝土之间减少直接粘结的一类传力构件。

它仍然具有传力杆最基本的功能：

在相邻混凝土结构之间传递部分荷载。

不同之处在于，通过护套结构，可以降低杆体相应区域受到的轴向粘结约束，使接缝在设计条件下具有一定的相对变形能力。

因此，无粘结护套式传力杆的核心并不是“把整根钢杆包起来”，而是根据工程节点形成：

传荷 + 低粘结活动区域。

具体护套设置在哪一段、长度是多少，应由施工图纸确定。

二、为什么传力杆需要设置无粘结区域？

水泥混凝土板受到温度变化、收缩等因素影响时，会产生一定变形。

传力杆横跨接缝后，如果杆体与接缝两侧混凝土全部形成较强粘结，就可能增加轴向约束。

而传力杆设计通常需要兼顾：

接缝两侧的荷载传递，以及接缝正常伸缩。

因此，在部分节点中，需要对杆体相应区域进行隔离，使其减少与混凝土之间的粘结和摩阻。

护套式结构就是实现这种功能的一种方式。

三、“无粘结”是不是完全没有受力？

不是。

“无粘结”主要描述的是杆体相应区域与混凝土之间的轴向粘结状态，并不意味着传力杆不再承担工程作用。

传力杆仍然横跨接缝布置。

当接缝一侧混凝土板受到荷载时，传力杆通过杆体受力，把部分作用传递至另一侧板块。

与此同时，护套区域降低轴向约束，使杆体能够按照节点要求产生一定的相对移动。

所以更准确地理解：

无粘结不是无受力，而是降低轴向粘结约束。

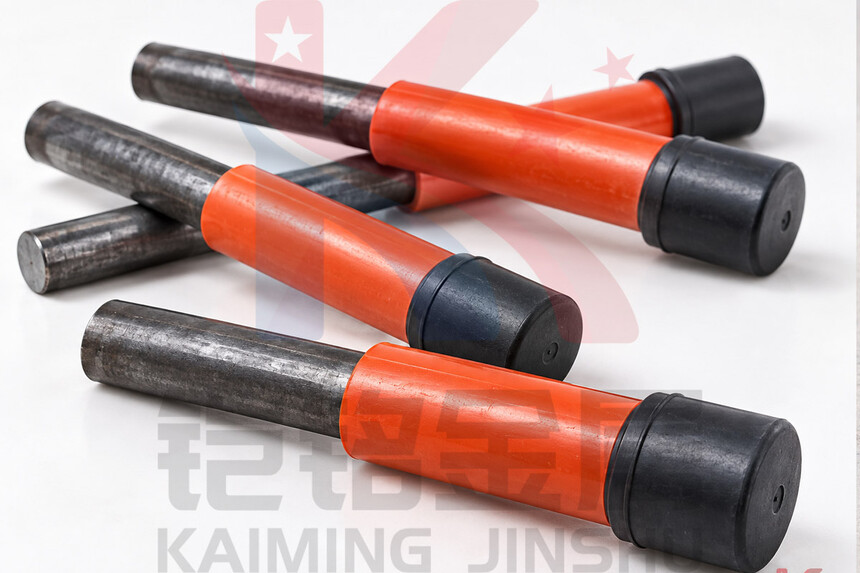

四、无粘结护套式传力杆通常由哪些部分组成？

根据不同工程设计，常见结构可能包括：

光圆钢杆本体、固定区域、护套区域、活动端以及必要的端部配套构件。

其中：

钢杆本体

承担传力杆的主要荷载传递作用。

护套区域

用于隔离杆体与混凝土直接接触，降低相应区域轴向粘结。

固定区域

根据节点要求，与一侧混凝土形成设计规定的工作关系。

活动端

部分工程还可能进一步配置套筒、缓冲结构或其他活动端构造。

具体产品结构不能脱离节点图单独确定。

五、无粘结护套和传力杆套筒有什么区别？

这是一个很容易混淆的问题。

无粘结护套

护套通常沿杆体一定长度包覆传力杆，其主要目的是：

降低该段杆体与混凝土之间的粘结。

传力杆套筒

套筒更多设置在杆端活动区域，除隔离作用外，还可能按照设计：

为杆端提供明确的轴向活动空间。

所以两者虽然都涉及“隔离”，但结构功能不完全相同。

简单理解：

护套主要解决杆体某一段的低粘结；
套筒主要解决杆端活动和预留空间。

某些工程中两种结构也可能配套出现。

六、无粘结护套和涂沥青处理有什么区别？

两种方式都可以用于降低杆体与混凝土之间的粘结约束，但实现方式不同。

沥青或隔离层处理

主要通过杆体表面形成相应隔离层，减少直接粘结和摩阻。

护套式结构

则通过实体护套将杆体相应区域与周围混凝土分隔。

相较于单纯表面涂层，护套结构在产品外观和功能区域划分上更加直观。

但工程究竟采用哪一种，应按照设计文件执行。

不能因为护套结构更明显，就擅自用护套替代图纸要求的其他处理方式。

七、护套应该设置多长？

没有适用于所有工程的统一长度。

护套长度通常取决于：

接缝结构、活动端设计、杆体总长度及项目技术要求。

因此，加工前必须明确：

护套起点、终点及有效包覆长度。

根据施工图纸或加工详图确定。

八、护套内径是不是越大越好？

不是。

护套需要与传力杆形成合理配合。

如果内部尺寸过小，可能导致安装困难或限制杆体活动。

如果间隙过大，也可能影响产品定位和施工状态。

因此，护套内径需要结合：

传力杆直径、护套材料、活动要求及施工节点

综合确定。

工程采购时最好同时提供杆体规格和护套要求，而不是分别采购后现场强行配套。

九、无粘结护套式传力杆主要有什么作用？

1. 保持传力功能

钢杆仍能够在相邻混凝土板之间承担部分荷载传递。

2. 减少轴向粘结约束

护套隔离杆体相应区域，减少混凝土直接包裹钢杆。

3. 配合接缝伸缩

在节点设计允许的条件下，有利于杆体产生相应轴向移动。

4. 明确功能区域

护套能够直观区分杆体的低粘结区域，便于生产和施工时识别。

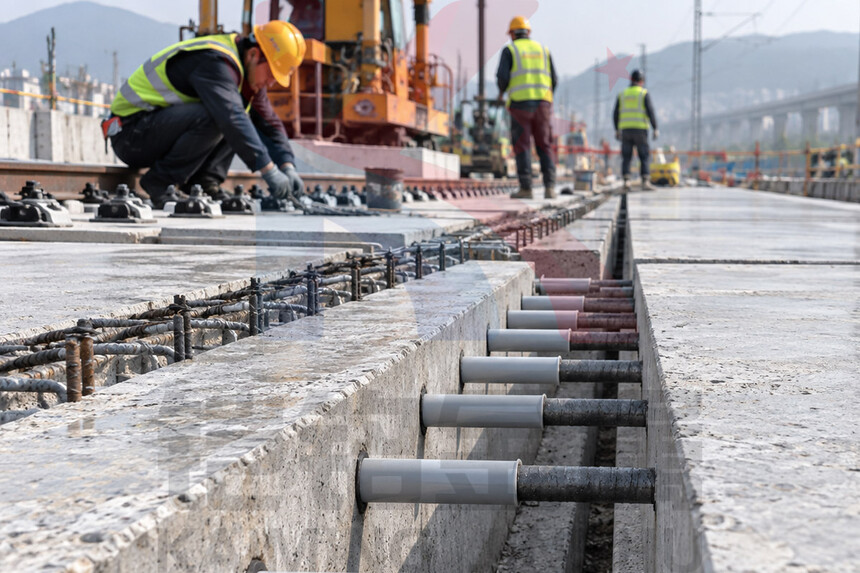

十、无粘结护套式传力杆主要应用在哪里？

根据不同工程设计，可应用于：

水泥混凝土道路接缝、高速公路混凝土路面、铁路无砟轨道底座伸缩缝以及其他要求设置低粘结传力杆的混凝土结构。

不过，不同应用场景的结构可能存在明显差异。

例如道路接缝使用的护套结构，不能直接等同于铁路底座伸缩缝产品。

材料、尺寸、功能段及安装方向均需要单独确认。

十一、护套式传力杆为什么仍然需要支架？

护套解决的是低粘结问题，并不能代替传力杆支架。

传力杆支架主要负责：

控制安装高度、间距、方向和平行度。

即使产品已经做了完整护套，如果现场安装时：

倾斜、错位、间距错误或高度偏差过大

仍然可能影响接缝正常工作。

因此：

护套解决活动条件，支架解决安装定位。

两类产品功能完全不同。

十二、无粘结护套式传力杆如何加工？

加工前首先需要确认基础杆体参数：

钢材牌号、杆径、总长度及数量。

然后再确认无粘结结构：

护套材质、护套长度、安装位置、内径及固定方式。

如果还配置杆端套筒，则进一步确认：

套筒尺寸、封闭形式及内部活动空间。

生产过程中应重点保证：

护套位置一致、杆体基本顺直、产品尺寸与图纸一致。

十三、运输和存放需要注意什么？

带护套的传力杆除了钢杆本体，还需要保护外部护套。

运输和装卸过程中应尽量避免：

锐器划伤、剧烈拖拽、重物挤压以及护套破裂。

如果护套发生明显破损，可能导致混凝土直接进入原本需要隔离的区域。

到达现场后，应根据产品要求分类堆放，并在安装前检查护套完整性。

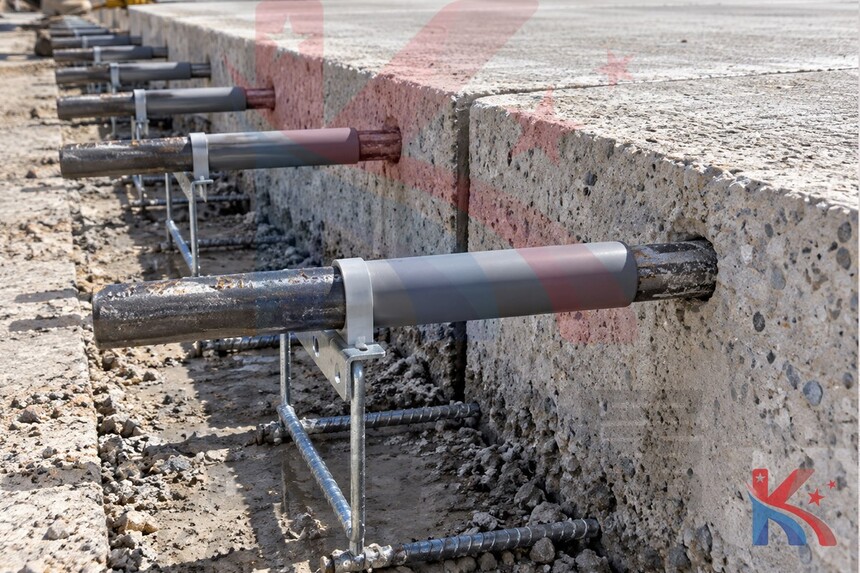

十四、现场安装需要重点检查什么？

施工前建议检查：

第一，产品规格是否正确。

确认杆径、长度和护套区域符合图纸。

第二，护套是否完整。

不能存在影响功能的大面积破裂或脱落。

第三，安装方向是否正确。

如果设计明确区分固定端和活动端，应按照节点安装。

第四，杆体是否平行。

相邻传力杆应保持设计要求的排列状态。

第五，支架是否稳定。

防止混凝土浇筑和振捣过程中杆体移动。

第六，护套区域不得被人为破坏。

施工绑扎和固定过程中应特别注意。

十五、无粘结护套式传力杆和普通传力杆如何选择？

不能简单判断哪一种“更好”。

如果设计采用普通光圆传力杆，就应按照对应结构施工。

如果节点要求：

低粘结、滑动区域或护套结构

则应按照设计采用无粘结护套式传力杆。

也就是说：

产品结构由工程节点决定，而不是由采购人员自行升级。

工程图纸是选型的主要依据。

十六、采购时需要提供哪些参数？

建议至少确认：

钢材牌号、杆径、总长度、数量、护套材质、护套长度、护套位置、固定端和活动端方向以及是否需要配套套筒和支架。

如果工程有节点详图，建议直接提供。

这样可以避免加工完成后才发现：

护套长度不对、方向不对或者套筒无法配套。

十七、无粘结护套式传力杆和环氧涂层传力杆一样吗？

不一样。

两者的主要技术目的不同。

无粘结护套式传力杆重点解决杆体与混凝土之间的轴向粘结约束问题。

环氧涂层传力杆通常更强调钢材表面的防腐保护。

虽然某些工程产品可能同时涉及防护和隔离功能，但不能因为外观都有覆盖层，就把两种产品混为一类。

采购文件应明确实际技术要求。

十八、工程应用价值

无粘结护套式传力杆通过明确设置低粘结区域，使传力杆在承担接缝荷载传递的同时，更好地满足节点所需的变形条件。

其实际使用效果不仅取决于护套本身，还与：

钢杆规格、护套位置、活动端设计、支架定位以及现场施工质量

密切相关。

因此，从产品生产到现场安装都应按照同一套施工图纸和技术文件执行。

十九、总结

无粘结护套式传力杆是在普通传力杆基础上，通过护套或隔离结构形成相应低粘结区域的一类工程传力构件。

其核心功能可以概括为：

保持荷载传递，同时降低轴向粘结约束。

实际工程中，产品的：

钢材牌号、直径、长度、护套材质、护套位置、固定端、活动端及套筒结构

都应按照项目设计确定。

不能把某一种工程采用的护套长度或结构形式作为所有项目的统一规格。
