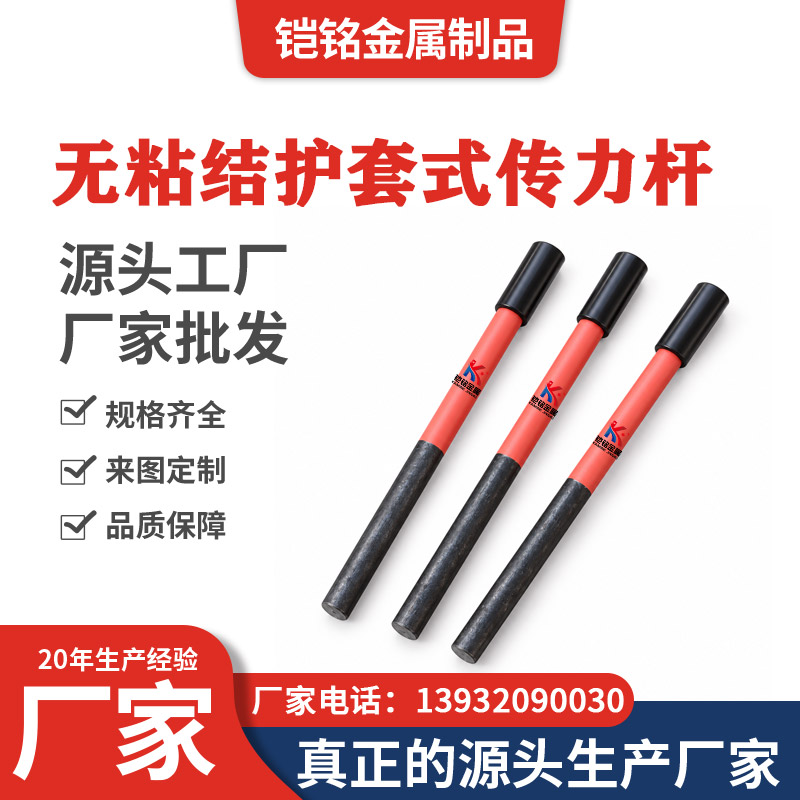

无粘结护套式传力杆

产品介绍

无粘结护套式传力杆是一种在光圆钢制传力杆指定部位设置连续护套或隔离层的混凝土接缝传力构件。

施工后，传力杆仍承担相邻混凝土板之间的荷载传递作用，而设置无粘结护套的一段，可减少杆体与周围混凝土之间形成直接粘结，从而为接缝结构按照设计产生相对位移提供条件。

该类产品通常需要根据具体道路或混凝土接缝节点进行定制，其杆径、长度、护套范围以及端部构造并没有统一固定尺寸。

主要作用

无粘结护套式传力杆主要具有两方面作用：

一是承担接缝两侧混凝土板之间的荷载传递；二是通过无粘结护套降低指定杆段与混凝土之间的粘结约束。

当车辆或设备荷载作用于接缝一侧时，钢制杆体可将部分荷载传递至相邻混凝土板。

同时，无粘结护套段可以根据接缝设计提供相应的滑移条件，使传力杆在满足传力功能的同时，不将相邻板体完全锁死。

无粘结护套结构

该产品的主要结构特点，是在传力杆指定长度范围设置连续护套。

护套通常包覆在钢制杆体外部，使该段钢杆与混凝土之间不直接形成常规粘结关系。

加工前应明确：

护套材质、内径、外径、护套长度、起止位置以及端部处理方式。

不同工程采用的护套材料和尺寸可能不同，因此产品页面不建议统一写固定护套材质或固定长度，应以施工图纸为准。

无粘结护套与端部套筒的区别

这一点在产品详情里建议专门说明。

无粘结护套通常沿传力杆指定杆段连续包覆，主要用于降低杆体与混凝土之间的粘结。

传力杆端部套筒则主要设置在杆体端部，为活动端提供一定的端部位移或缓冲空间。

因此两者不是同一种产品结构。

部分工程中，无粘结护套式传力杆还可能按照设计要求进一步配置端部套筒，但是否组合使用，应以接缝节点图为准。

光圆杆体

无粘结护套式传力杆通常采用光圆直杆结构。

杆体加工时应重点控制：

直径、总长度、直线度、端面状态以及护套安装位置。

杆体应保持基本顺直，以避免明显弯曲影响护套安装、现场定位以及接缝正常工作。

产品材质

传力杆基材应根据工程设计确定。

根据不同项目，可采用相应的光圆钢筋或圆钢材料。

如果施工图纸明确规定HPB300、Q235B或其他材料，应按照项目设计执行。

对于要求材质证明、检测报告或原材料质量文件的工程，应按照技术文件要求进行确认。

护套长度及位置

护套长度和包覆位置是该产品的重要参数。

不同接缝结构可能要求：

半段设置无粘结护套、指定长度设置护套或其他图纸规定形式。

因此加工时不能只提供传力杆总长度，还应明确护套从哪一端开始、具体包覆多长以及是否保留裸露钢杆段。

建议按照节点图标注：

总长 + 护套长度 + 护套起止位置。

护套配合要求

护套应与杆体规格相匹配。

加工时应保证护套能够正常包覆杆体，同时不应因尺寸不匹配影响产品安装和设计功能。

对于需要长期保持滑移条件的结构，还应根据项目要求检查：

护套完整性、连续性以及端部密封或隔离状态。

具体技术指标应以项目技术文件为准。

表面处理

无粘结护套式传力杆的裸露钢杆部分，可根据工程要求采用相应的表面处理方式。

如果设计规定沥青防腐、环氧涂层或其他处理，应根据护套区域与裸露区域分别确认。

需要特别注意的是：

不能简单把护套外表面的处理要求与钢杆裸露部分混为一体。

具体处理范围应按照施工图纸执行。

与传力杆支架配套

无粘结护套式传力杆可根据施工方案与传力杆支架配套使用。

支架主要用于控制：

杆体间距、安装高度、排列方向及水平位置。

安装时应特别注意护套段方向是否与工程节点要求一致。

如果护套设置在活动侧，而现场安装方向反置，就可能影响接缝设计功能。

规格确认

无粘结护套式传力杆加工前，建议明确：

杆体材质、直径、总长度、护套材质、护套内外径、护套长度、护套位置、裸露杆段长度、是否配端部套筒以及是否配传力杆支架。

例如只提供：

Φ32×500无粘结护套式传力杆

通常还不足以完整确定产品。

比较完整的表达应包括：

材质 + Φ直径 × 总长度 + 护套材质 + 护套长度 + 护套位置 + 端部结构。

有工程节点图时，建议直接按照图纸加工。

加工流程

无粘结护套式传力杆常见加工流程包括：

原材料确认 → 定尺下料 → 端部处理 → 杆体检查 → 护套定尺 → 护套安装 → 端部处理 → 尺寸及位置检查 → 配套套筒或支架（如有） → 成品包装。

如果项目还有防腐或其他表面处理要求，应根据工艺顺序合理安排。

产品检查

成品可重点检查：

杆体材质、直径、总长度、直线度、护套长度、护套位置、护套表面完整性及端部状态。

如果配套端部套筒，还应检查套筒与杆体之间是否能够正常装配。

如果项目对护套厚度、材料性能或其他指标有专项要求，应按照相应技术文件进行检测。

安装注意事项

无粘结护套式传力杆安装时，应严格按照接缝节点图确认：

杆体中心位置、安装高度、间距、方向以及护套段所在侧。

传力杆应尽量保持水平和平行。

施工过程中应避免护套被钢筋、工具或其他构件划破、挤裂或明显破损。

混凝土浇筑和振捣过程中，应采取固定措施，减少传力杆发生偏移、旋转或倾斜。

如果工程同时设置端部套筒，还应确保套筒方向及内部预留空间符合节点设计要求。

应用范围

无粘结护套式传力杆可根据工程设计应用于：

水泥混凝土公路、市政道路、厂区道路、机场场坪、工业场地及其他需要兼顾荷载传递与接缝位移的混凝土板工程。

具体杆径、长度、护套结构、护套范围以及其他配套构件，应根据实际工程施工图纸和技术要求确定。
